Decke - Boden Serie H3 - Super DC Inverter
Entwässerungsleitung

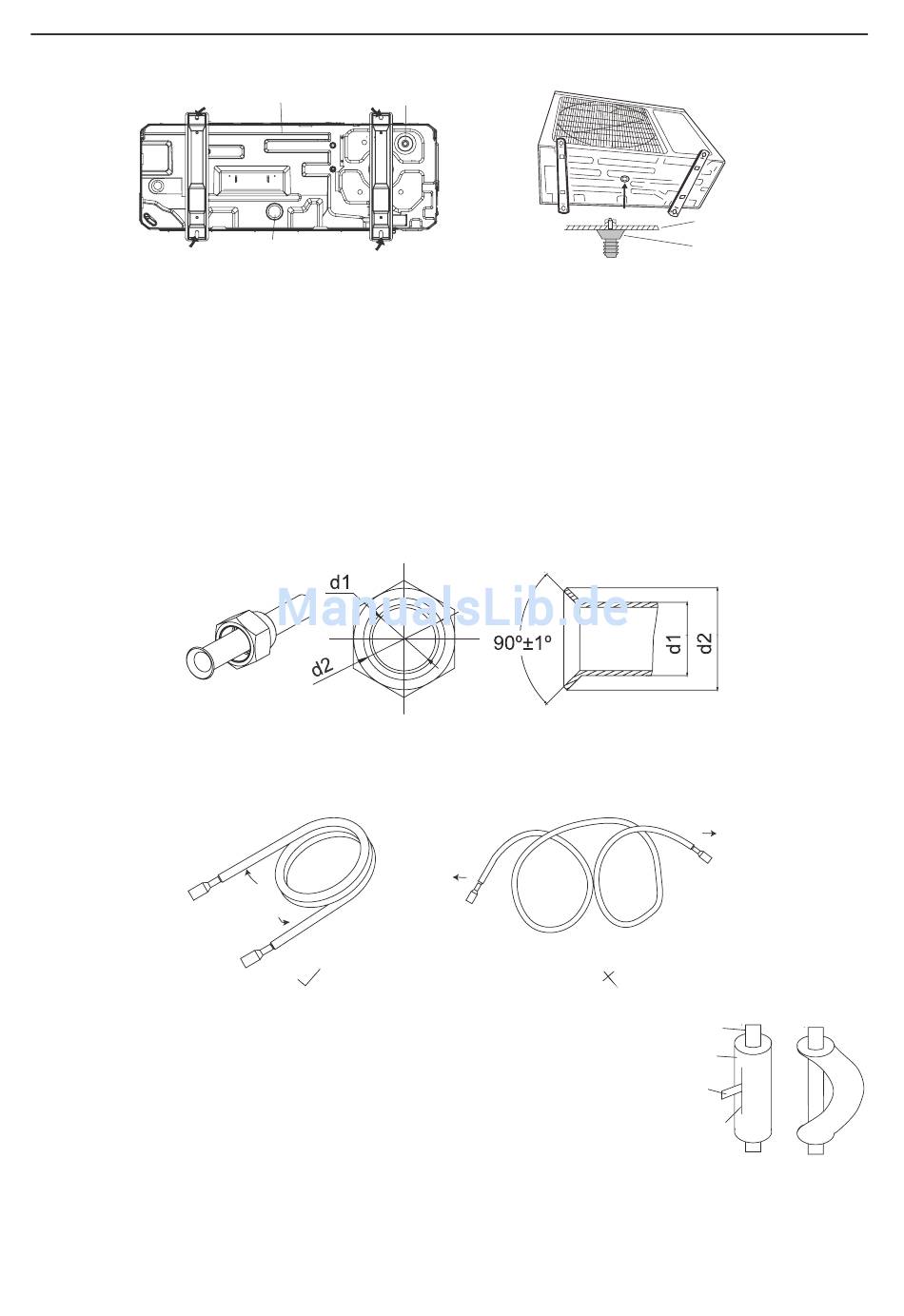

4.3 Installation des Verbindungsrohrs

4.3.1 Schneideverfahren
(1). Das Verbindungsrohr anhand eines Schneidegeräts schneiden und die Kanten entfernen.
(2). Das Rohr nach unten festhalten, um zu vermeiden, dass die scharfen Kanten in das Rohr
eingehen.
(3).
Die Muttern des Absperrventils der Außeneinheit entfernen. Das Verbindungsrohr anschließen
und anhand eines angemessenen Geräts schneiden.
(4). Überprüfen, ob die Randleiste gleichförmig ist und keine Spalte aufweist.

4.3.2 Flexible Rohre

(1). Die Rohre dürfen manuell gestaltet werden. Bitte darauf achten, sie nicht zu beeinträchtigen.
(2). Die Rohre in einem Winkel über 90º nicht biegen.
(3). Wenn die Rohre gebogen und ausgedehnt sind, wird
das Material hart. Daher werden das Biegen und die
Ausdehnung dieses immer schwieriger. Die Rohre
über 3 mal nicht biegen oder ausdehnen.
(4). Die Wärmeisolierung anhand eines Schneidegeräts schneiden und
teilweise entfernen (siehe Abb. 13), bevor das Rohr gebogen wird.
Nach dem Biegen die Wärmeisolierung mit Klebeband wieder
befestigen.
Entwässerungs-
Grundplatte
abdeckung
Montageöffnung
Die Rohre entwirren und ausdehnen
Abb. 10
Abb. 11
Abb. 12
16
Platte
Entwässerungs-
verbindung
Rohr
Wärmeisolierung
Schneidegerät
Schnitt
Abb. 13
