Anschließen des ausfallsicheren Alarmrelais
Das ausfallsichere Alarmrelais kann so konfiguriert werden, dass es sich bei Alarm-
bedingungen verriegelt. Beim Einschalten des Geräts ist der Schließerkontakt (NO)
geschlossen und es sind keine Alarme aktiv. Wird das Gerät nicht eingeschaltet oder
ist ein aktiver Alarm konfiguriert, öffnet das Relais den Schließerkontakt (NO) und
schließt den Öffnerkontakt (NC).
Hinweis
Die Steuerung des Ausgangs des ausfallsicheren Relais ist über RUGGEDCOM RS920L
konfigurierbar. Ein häufiger Einsatzzweck dieses Relais ist die Signalisierung eines
Alarms bei Stromausfall. Ausführliche Informationen finden Sie im RUGGEDCOM ROS
User Guide zum RUGGEDCOM RS920L.
Um das ausfallsichere Alarmrelais anzuschließen, gehen Sie wie folgt vor:
1.
RUGGEDCOM RS920L
Montagehandbuch, 02/2020, C79000-G8900-1032-06
Halten Sie das Gerät an die Schalttafel und richten Sie die Adapter an den Mon-
tagebohrungen aus.
1
1
Schraube
1
Adapter für den Schalttafeleinbau
2

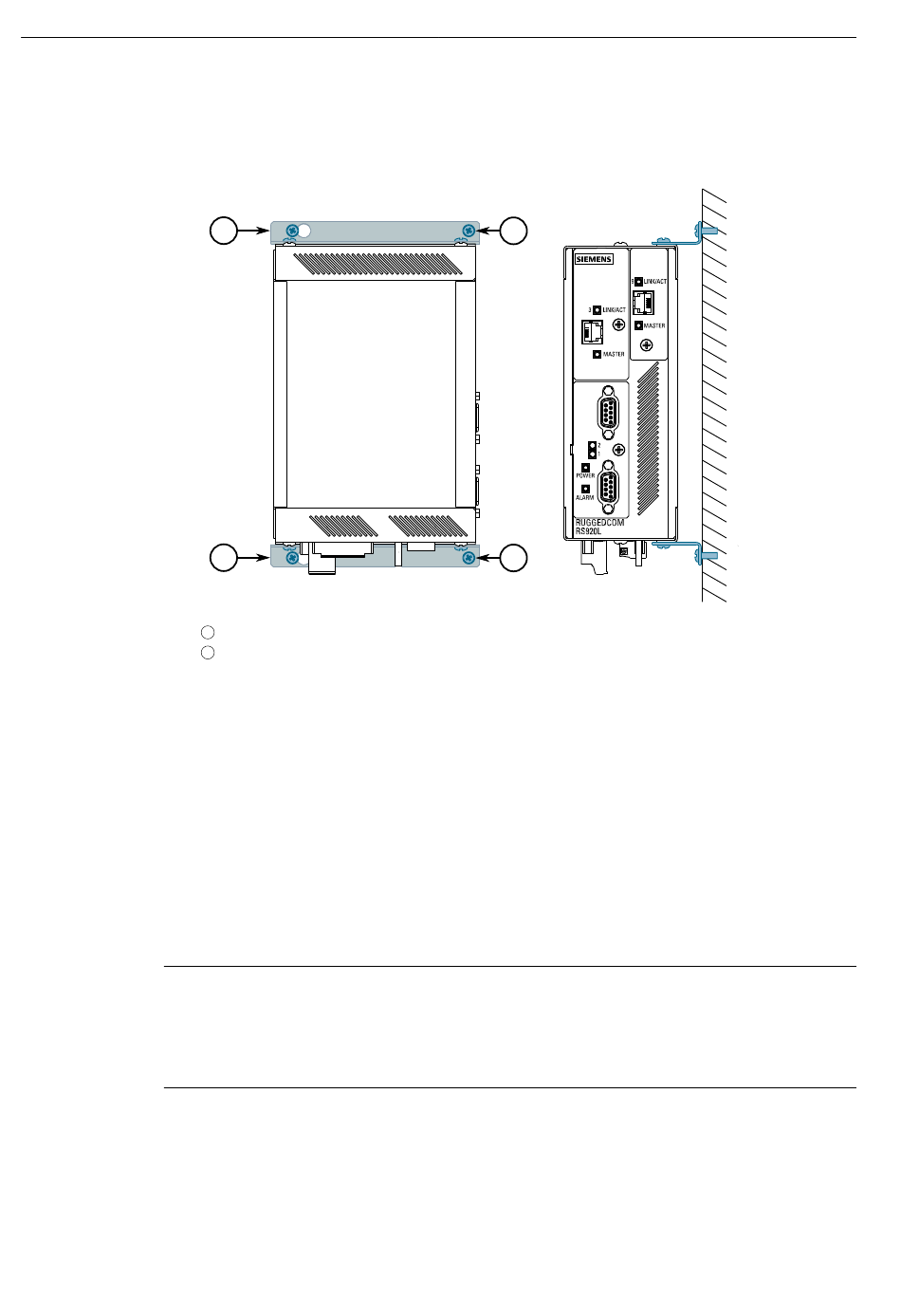

Abbildung 2.3
Schalttafelmontage
Befestigen Sie die Adapter mit Schrauben Nr. 6-32 an der Schalttafel.
Führen Sie die Reihenklemme mit dem fehlersicheren Alarmrelais in das Gerät
ein und ziehen Sie die Schrauben fest.
2.5 Anschließen des ausfallsicheren Alarmrelais
2
2
Installation des Geräts
11
