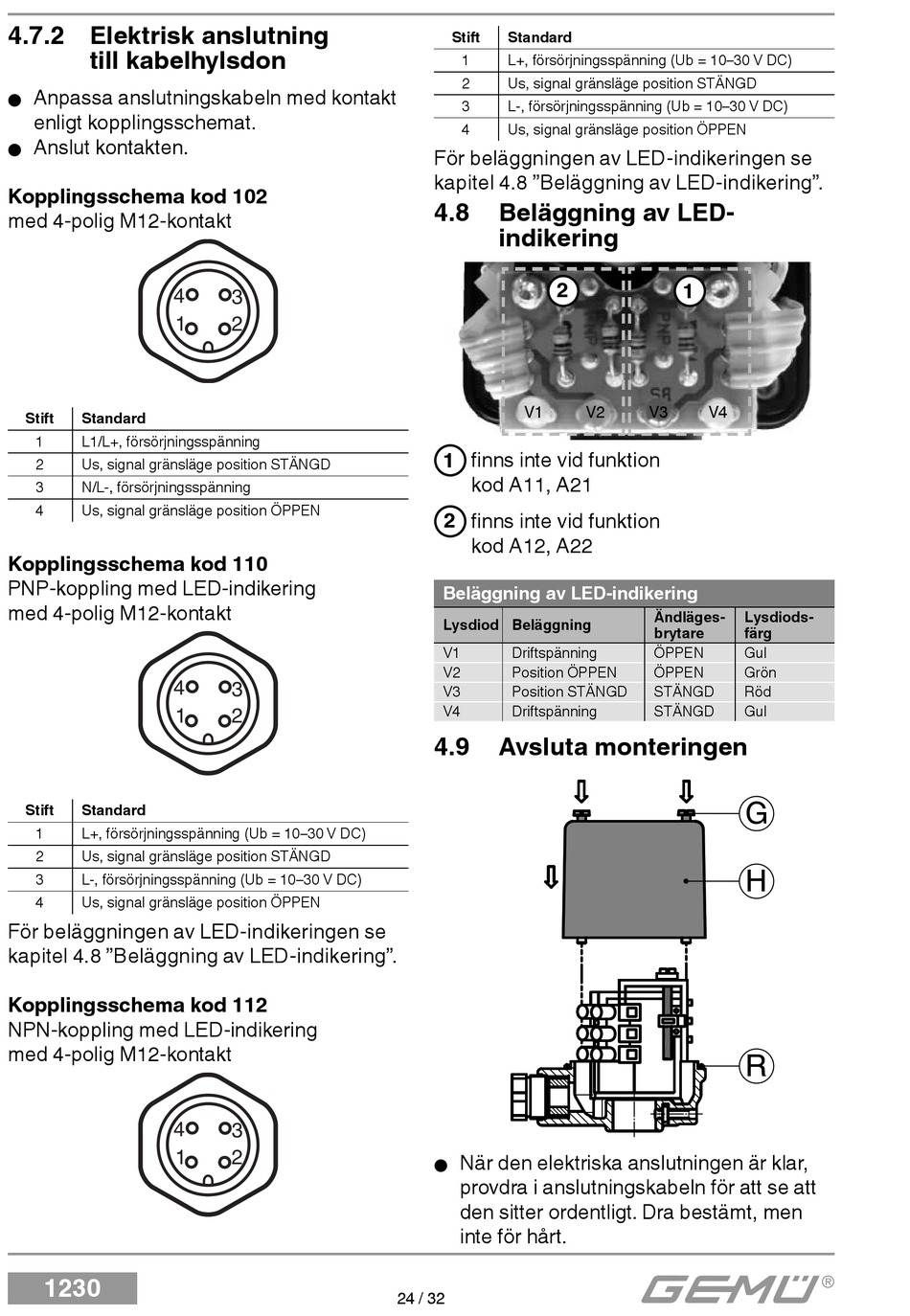

4.7.2 Elektrisk anslutning
till kabelhylsdon
Anpassa anslutningskabeln med kontakt
G
enligt kopplingsschemat.
Anslut kontakten.
G
Kopplingsschema kod 102
med 4-polig M12-kontakt
4
1
Stift Standard
1 L1/L+, försörjningsspänning
2 Us, signal gränsläge position STÄNGD
3 N/L-, försörjningsspänning
4 Us, signal gränsläge position ÖPPEN
Kopplingsschema kod 110
PNP-koppling med LED-indikering
med 4-polig M12-kontakt
4
1
Stift Standard
1 L+, försörjningsspänning (Ub = 10–30 V DC)
2 Us, signal gränsläge position STÄNGD
3 L-, försörjningsspänning (Ub = 10–30 V DC)
4 Us, signal gränsläge position ÖPPEN
För beläggningen av LED-indikeringen se
kapitel 4.8 "Beläggning av LED-indikering".
Kopplingsschema kod 112
NPN-koppling med LED-indikering
med 4-polig M12-kontakt
4
1
1230
3
2
3
2
3
2
24 / 32
Stift Standard
1 L+, försörjningsspänning (Ub = 10–30 V DC)
2 Us, signal gränsläge position STÄNGD
3 L-, försörjningsspänning (Ub = 10–30 V DC)
4 Us, signal gränsläge position ÖPPEN
För beläggningen av LED-indikeringen se
kapitel 4.8 "Beläggning av LED-indikering".
4.8 Beläggning av LED-
indikering
2
V1 V2
1 finns inte vid funktion
kod A11, A21
2 finns inte vid funktion
kod A12, A22
Beläggning av LED-indikering
Lysdiod Beläggning
V1 Driftspänning
V2 Position ÖPPEN
V3 Position STÄNGD
V4 Driftspänning
4.9

Avsluta monteringen

När den elektriska anslutningen är klar,
G
provdra i anslutningskabeln för att se att
den sitter ordentligt. Dra bestämt, men
inte för hårt.
1
V3 V4
Ändläges- Lysdiods-
brytare färg
ÖPPEN Gul
ÖPPEN Grön
STÄNGD Röd
STÄNGD Gul
G
H
R
