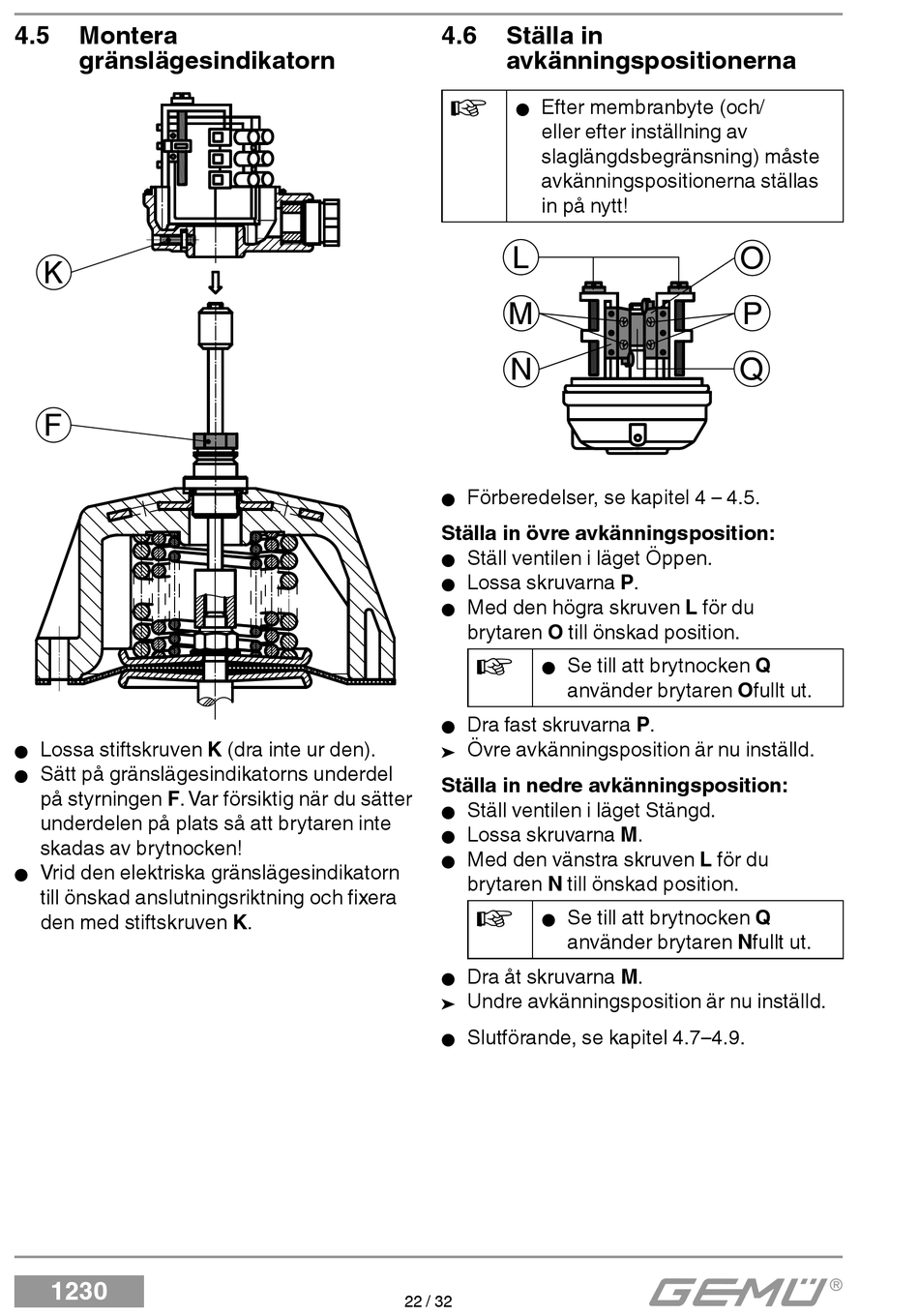

4.5
Montera
gränslägesindikatorn
K
F
Lossa stiftskruven K (dra inte ur den).
G
Sätt på gränslägesindikatorns underdel
G
på styrningen F. Var försiktig när du sätter
underdelen på plats så att brytaren inte
skadas av brytnocken!
Vrid den elektriska gränslägesindikatorn
G
till önskad anslutningsriktning och fixera
den med stiftskruven K.
1230
4.6
Ställa in
avkänningspositionerna
Efter membranbyte (och/
G
eller efter inställning av
slaglängdsbegränsning) måste
avkänningspositionerna ställas
in på nytt!
L
M
N
Förberedelser, se kapitel 4 – 4.5.
G
Ställa in övre avkänningsposition:
Ställ ventilen i läget Öppen.
G
Lossa skruvarna P.
G
Med den högra skruven L för du
G
brytaren O till önskad position.
Se till att brytnocken Q
G
använder brytaren Ofullt ut.
Dra fast skruvarna P.
G
Övre avkänningsposition är nu inställd.
®
Ställa in nedre avkänningsposition:
Ställ ventilen i läget Stängd.
G
Lossa skruvarna M.
G
Med den vänstra skruven L för du
G
brytaren N till önskad position.
Se till att brytnocken Q
G
använder brytaren Nfullt ut.
Dra åt skruvarna M.
G
Undre avkänningsposition är nu inställd.
®
Slutförande, se kapitel 4.7–4.9.
