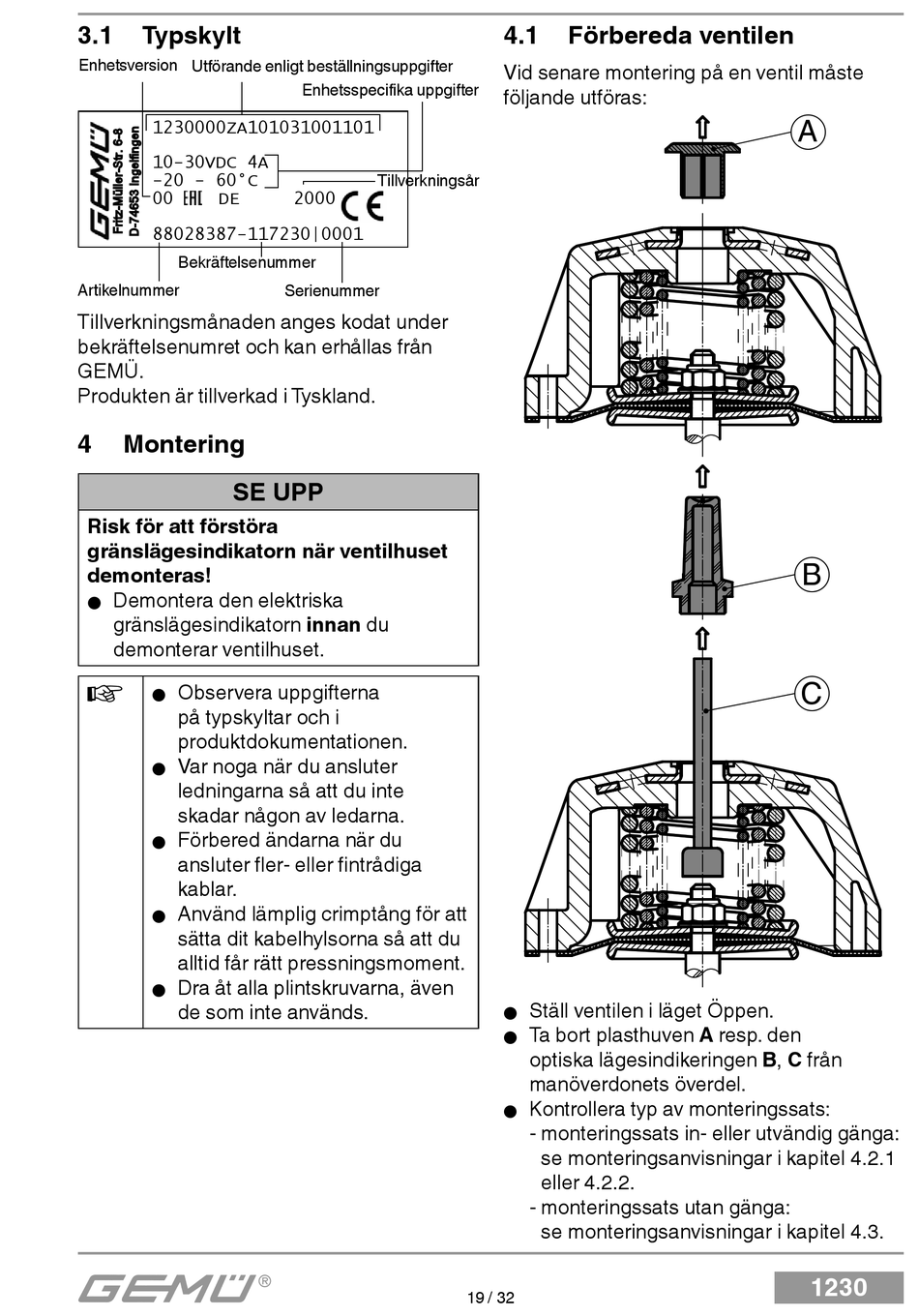

3.1

Typskylt

Enhetsversion
Utförande enligt beställningsuppgifter
Bekräftelsenummer
Artikelnummer
Tillverkningsmånaden anges kodat under
bekräftelsenumret och kan erhållas från
GEMÜ.
Produkten är tillverkad i Tyskland.
4

Montering

SE UPP
Risk för att förstöra
gränslägesindikatorn när ventilhuset
demonteras!
Demontera den elektriska
G
gränslägesindikatorn innan du
demonterar ventilhuset.
Observera uppgifterna
G
på typskyltar och i
produktdokumentationen.
Var noga när du ansluter
G
ledningarna så att du inte
skadar någon av ledarna.
Förbered ändarna när du
G
ansluter fler- eller fintrådiga
kablar.
Använd lämplig crimptång för att
G
sätta dit kabelhylsorna så att du
alltid får rätt pressningsmoment.
Dra åt alla plintskruvarna, även
G
de som inte används.
Enhetsspecifika uppgifter
Tillverkningsår
Serienummer
4.1 Förbereda ventilen
Vid senare montering på en ventil måste
följande utföras:
Ställ ventilen i läget Öppen.
G
Ta bort plasthuven A resp. den
G
optiska lägesindikeringen B, C från
manöverdonets överdel.
Kontrollera typ av monteringssats:
G
- monteringssats in- eller utvändig gänga:
se monteringsanvisningar i kapitel 4.2.1
eller 4.2.2.
- monteringssats utan gänga:
se monteringsanvisningar i kapitel 4.3.
