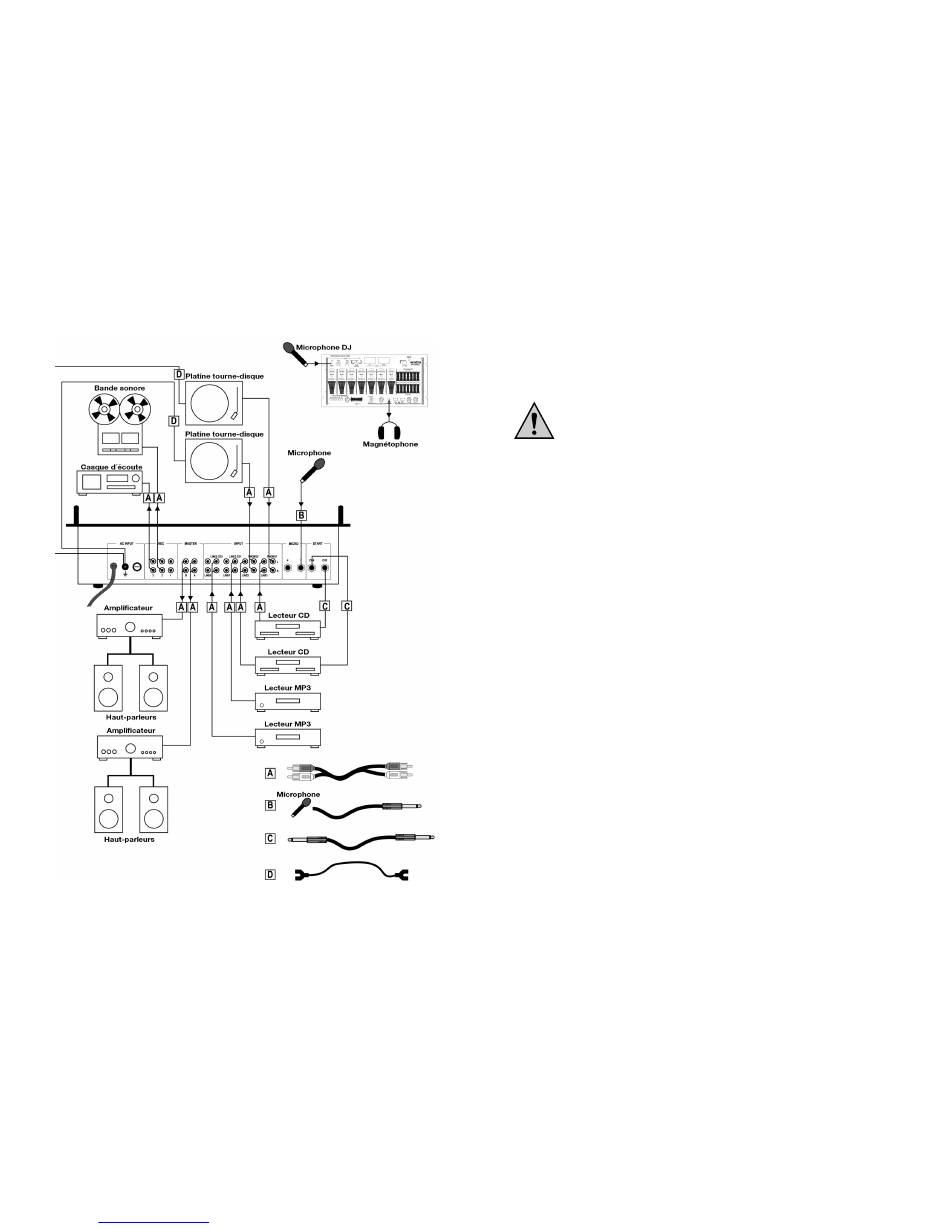

Exemple de raccordement :
72
Downloaded from
www.Manualslib.com
manuals search engine
Befindet sich der Schalter des Kanals CHANNEL3 "PHONO1/LINE1" in Stellung
PHONO1 bedeutet dies, dass das Signal des Plattenspielers an den Buchsen PHO-
NO1 auf den Kanal CHANNEL3 gelegt wird. Der LINE1 Eingang wird in dieser Schal-
terstellung nicht wiedergegeben. Zur Wiedergabe des LINE1 Eingangs, muss der
Eingangswahlschalter "PHONO1/LINE1" auf Stellung LINE1 geschaltet werden.
Minimieren Sie, bevor ein Eingangswahlschalter umgeschaltet
wird, mit dem entsprechenden Kanalfader, die Lautstärke, evtl.
muss auch der GAIN Regler zurückgedreht werden. Aufgrund der
unterschiedlichen Lautstärken der jeweiligen Eingangsquellen
könnte es ansonsten zu einer plötzlich überhöhten Lautstärke
kommen.
(19) Befestigungslöcher
An diesen 4 Befestigungslöchern kann das Mischpult bei Pult-Montage befestigt
werden.
(20) DJ-MICRO1-Eingang
An dieser 6,3mm Klinkenbuchse kann das DJ-Mikrofon angeschlossen werden. Der
Eingang ist für unsymmetrische Mikrofone geeignet.
(21)
DJ-MIC-TONE-Regler
Mit diesem Regler kann der Klang des DJ-Mikrofons eingestellt werden.
(22) DJ-MIC-LEVEL-Regler
Mit diesem Regler kann die Lautstärke des DJ-Mikrofons eingestellt werden.
(23) Talkover-Schalter
Mit diesem dreistufigen Schalter kann das am DJ-MICRO1-Eingang
schlossene Mikrofon gesteuert werden.
Schalterstellungen:
NORMAL
=
Das DJ-Mikrofon wird, in der durch den DJ-MIC-LEVEL-
Regler (22) eingestellten Lautstärke, auf den Masterausgang
gegeben. Die übrigen Kanäle bleiben in ihrer Lautstärke
unbeeinflusst.
STANDBY
=
Das DJ-Mikrofon ist abgeschaltet
TALK
=
Das DJ-Mikrofon wird, in der durch den DJ-MIC-LEVEL-
Regler (22) eingestellten Lautstärke, auf den Masterausgang
gegeben. Wird in dieser Stellung über das DJ-Mikrofon
gesprochen, werden die übrigen Kanäle um 12dB in ihrer
(20)
ange-
13
