4.1.2 Anschlussbelegung SCS200-SC08-...
Die folgende Tabelle zeigt die Pinbelegung der vollelektronischen
SCS200-Variante mit 8 Lastausgängen.
Stromtragfähigkeit der Ausgänge:
4 x 30 A
4 x 10 A
Hauptanschlüsse
U
: M8 Schraubanschluss (Kennzeichnung: MAIN)
Bat
GND: M6 Schraubanschluss (Kennzeichnung: GND)

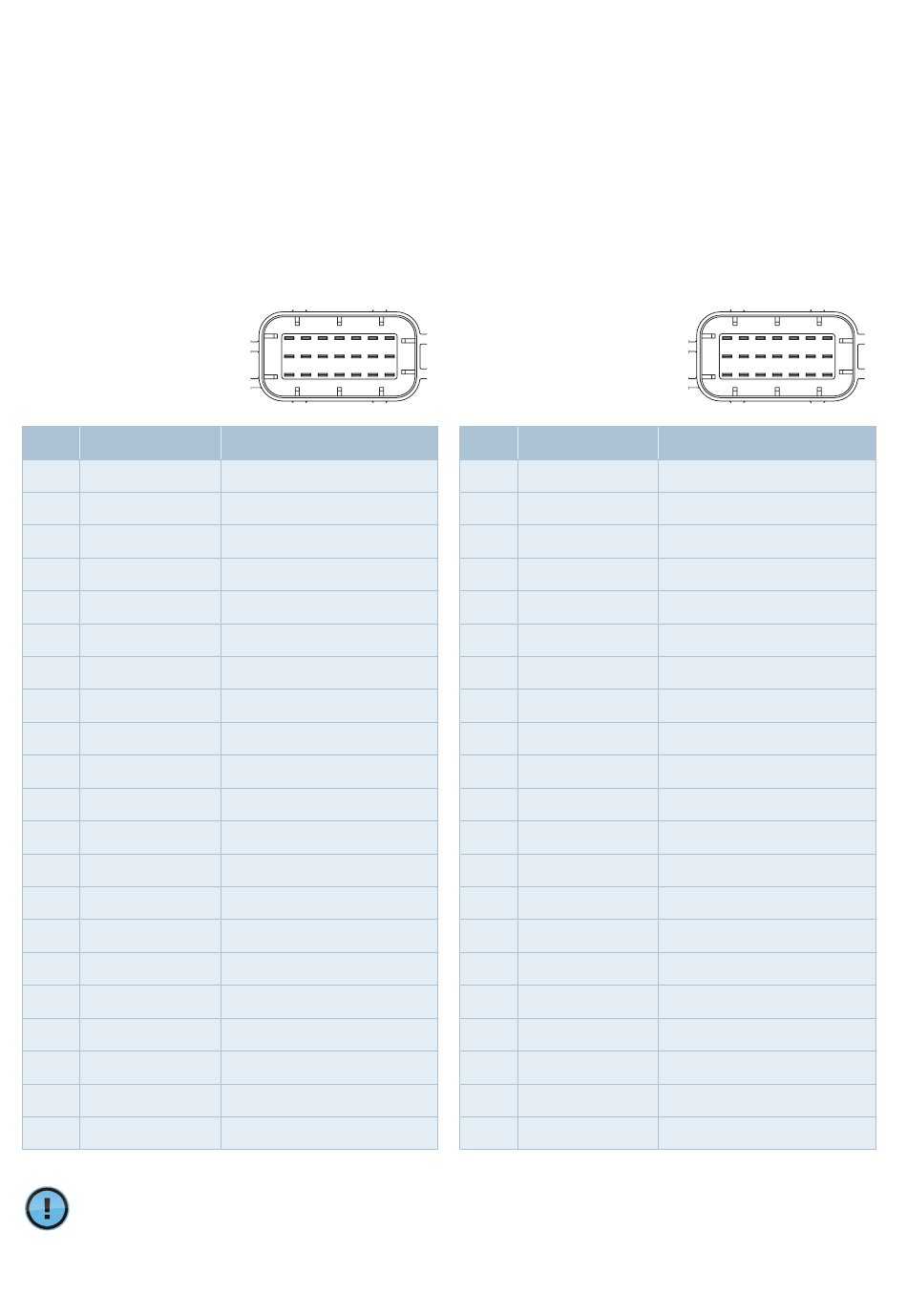

21-poliger Steckverbinder
Gegenstecker: Tyco AMP
LEAVYSEAL 1-1534127-1
Pin
Name
1
n.c.
2
LOAD_8
3
LOAD_4
4
n.c.
5
IN_A_1
6
LOAD_7
7
n.c.
8
IN_A_3
9
LOAD_3
10
n.c
11
IN_A_4
12
LOAD_6
13
IN_A_2
14
IN_A_5
15
LOAD_2
16
IN_A_6
17
WAKE_SIGNAL_IN CAN wake up input
18
LOAD_5
19
CAN_H_OUT
20
CAN_L_OUT
21
LOAD_1
Das SCS200 verfügt über folgenden Schutz gegen Verpolung:
• Hauptanschlüsse U
• Lastausgänge zu GND: verpolleitend
21
3
20
19
1
Beschreibung
not connected
10 A load
30 A load
not connected
Analogue input 1
10 A load
not connected
Analogue input 3
30 A load
not connected
Analogue input 4
10 A load
Analogue input 2
Analogue input 5
30 A load
Analogue input 6
10 A load
CAN high
CAN low
30 A load
zu GND: verpolsperrend
Bat
4.1.3 Anschlussbelegung SCS200-SC12-...
Die folgende Tabelle zeigt die Pinbelegung der vollelektronischen
SCS200-Variante mit 12 Lastausgängen.
Stromtragfähigkeit der Ausgänge:
4 x 30 A
8 x 10 A
Hauptanschlüsse
U
: M8 Schraubanschluss (Kennzeichnung: MAIN)
Bat
GND: M6 Schraubanschluss (Kennzeichnung: GND)
21-poliger Steckverbinder
Gegenstecker: Tyco AMP
2
LEAVYSEAL 1-1534127-1
Pin
Name
1
LOAD_9
2
LOAD_8
3
LOAD_4
4
LOAD_10
5
IN_A_1
6
LOAD_7
7
LOAD_11
8
IN_A_3
9
LOAD_3
10
LOAD_12
11
IN_A_4
12
LOAD_6
13
IN_A_2
14
IN_A_5
15
LOAD_2
16
IN_A_6/GND_CAN
17
WAKE_SIGNAL_IN CAN wake up input
18
LOAD_5
19
CAN_H_OUT
20
CAN_L_OUT
21
LOAD_1
21
3
20
19
1
Beschreibung
10 A load
10 A load
30 A load
10 A load
Analogue input 1
10 A load
10 A load
Analogue input 3
30 A load
10 A load
Analogue input 4
10 A load
Analogue input 2
Analogue input 5
30 A load
Analogue input 6
10 A load
CAN high
CAN low
30 A load
2
7
