4.2.3 Anschlussbelegung SCS200-RC08-...
Die folgende Tabelle zeigt die Pinbelegung der SCS200-Relais-
variante mit 8 Lastausgängen.
Stromtragfähigkeit der Ausgänge:
4 x 30 A
4 x 10 A
Hauptanschlüsse
U
: M8 Schraubanschluss (Kennzeichnung: MAIN)
Bat
GND: M6 Schraubanschluss (Kennzeichnung: GND)
21-poliger Steckverbinder
Gegenstecker: Tyco AMP
LEAVYSEAL 1-1534127-1
Pin
Name
1
n.c.
2
LOAD_8
3
LOAD_4
4
n.c.
5
IN_A_1
6
LOAD_7
7
n.c.
8
IN_A_3
9
LOAD_3
10
n.c
11
IN_A_4
12
LOAD_6
13
IN_A_2
14
IN_A_5
15
LOAD_2
16
IN_A_6
17
WAKE_SIGNAL_IN CAN wake up input
18
LOAD_5
19
CAN_H_OUT
20
CAN_L_OUT
21
LOAD_1

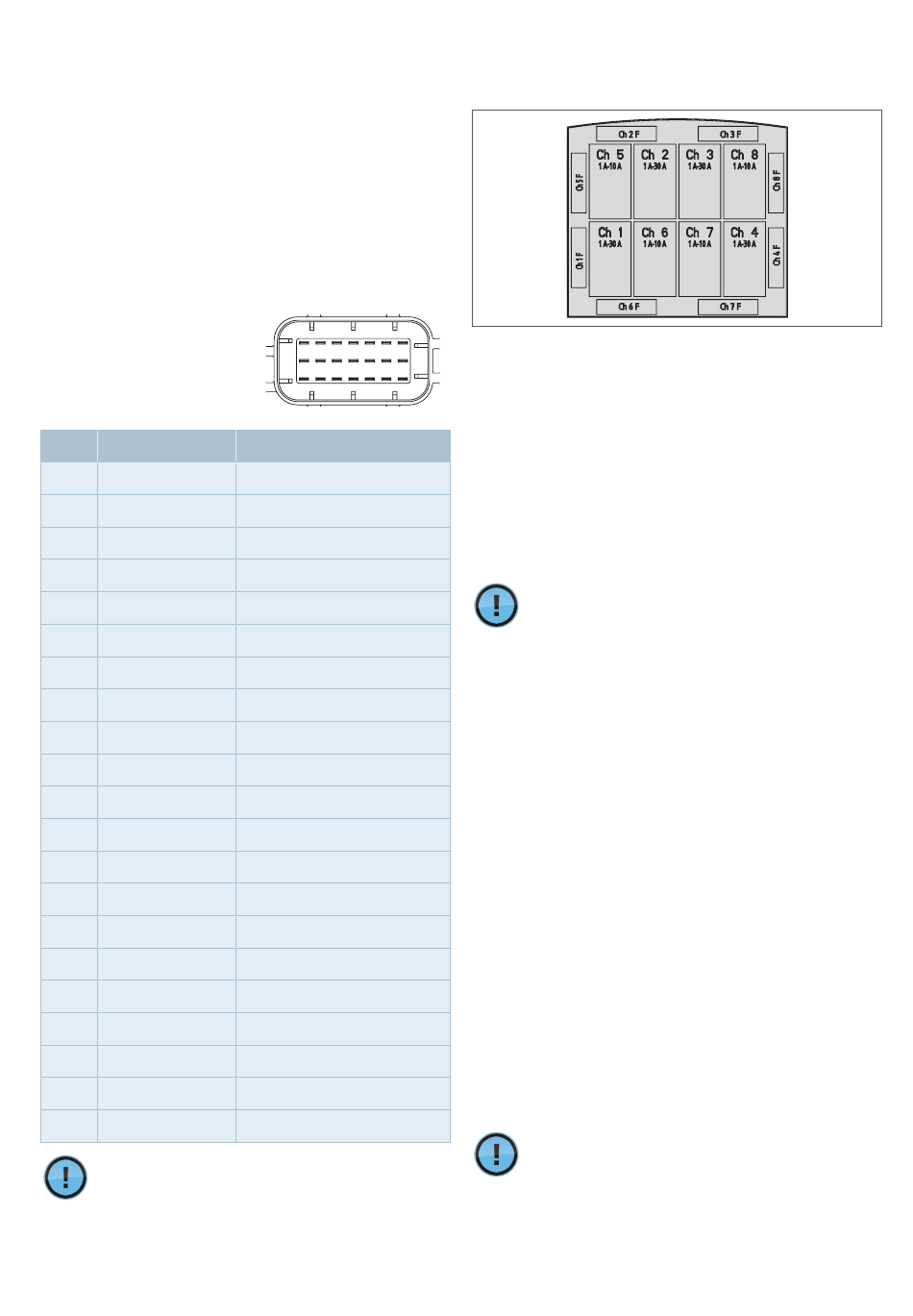

Abbildung 6: Anschlussbelegung SCS200-SC08-...
Das SCS200 verfügt über folgenden Schutz gegen Ver-
polung:
• Hauptanschlüsse U
• Lastausgänge zu GND: je nach gesteckten Relais
10
21
3
20
19
1
Beschreibung
not connected
10 A load
30 A load
not connected
Analogue input 1
10 A load
not connected
Analogue input 3
30 A load
not connected
Analogue input 4
10 A load
Analogue input 2
Analogue input 5
30 A load
Analogue input 6
10 A load
CAN high
CAN low
30 A load
zu GND: verpolsperrend
Bat
4.2.4 Relaisbelegung SCS200-RC08-...
Abbildung 4 zeigt die Komponentenbelegung der SCS200-
Relaisvariante mit 8 Lastausgängen.
Abbildung 4: Relaisbelegung SCS200-RC08-...
2
4.2.5 Anzeige-LEDs SCS200-RC...
Die Relaisversion verfügt über Status-LEDs auf der Platine,
unterhalb des Deckels. Über diese LEDs wird der Status des
CAN-Busses angezeigt. Folgende Zustände werden visualisiert:
• Rot: Busfehler, Kommunikation ist gestört
• Grün: CAN Life, Kommunikation läuft fehlerfrei
Im Sleep-Mode wird die grüne Anzeige-LED automatisch deak-
tiviert.
Die grüne Anzeige-LED des Moduls kann bei Bedarf
über eine CAN-Botschaft deaktiviert werden, um zu-
sätzlich Energie einzusparen.
4.3 Analogeingänge
Das SCS200 stellt, unabhängig von der Variante, 6 Analogein-
gänge, beziehungsweise Sensoreingänge, zur Verfügung.
Die anliegende Spannung an den Eingängen wird vom Modul
eingelesen und als CAN-Botschaft an andere Busteilnehmer ver-
sendet. Es können beispielsweise Sensoren, die in der Nähe des
Moduls verbaut sind, über die Analogeingänge unkompliziert an
den CAN-Bus angebunden werden. So können Leitungslängen
reduziert und Eingänge an der ECU eingespart werden.
Die Analogeingänge des SCS200 erfassen einen Spannungs-
bereich von 0 - 10 VDC.
Höhere Spannungen, wie zum Beispiel U
den Eingängen anliegen, werden aber mit geringerer Genauigkeit
ausgelesen.
Genauigkeit:
bis 5 V:
bis 10 V:
Die Analogeingänge des SCS200 sind intern gegen Überspan-
nung geschützt.
Spannungswerte an den Analogeingängen des SCS200
werden vom Modul eingelesen und innerhalb einer
CAN-Botschaft versendet. Eine Verarbeitung der Da-
ten, zum Beispiel das Schalten der Lastausgänge in
Abhängigkeit der Analogeingänge, wird nicht durch das
Modul übernommen. Diese Art der Datenverarbeitung
muss durch eine übergeordnete Steuerung erfolgen.
, können trotzdem an
Bat
± 125 mV
± 200 mV
