8.2.2 SCS200-RC08-...
Das Derating wurde mit der folgenden Bestückung ermittelt.
Schmelzsicherungen:
30 A-Kanäle: 40 A-Sicherung von ESKA/MTA (Art.-Nr.: 340.035)
10 A-Kanäle: 15 A-Sicherung von ESKA/MTA (Art.-Nr.: 340.029)
Relais 12 VDC:
30 A-Kanäle: ESR10-NC2A4HB-00-D1-30A von E-T-A
10 A-Kanäle: ESR10-NC2A4HB-00-D1-10A von E-T-A
Relais 24 VDC:
30 A-Kanäle: V23074-A2002-A403 von TE connectivity
10 A-Kanäle: Kanal 5-8: ESR10-NC2A4HB-00-D2-10A von E-T-A

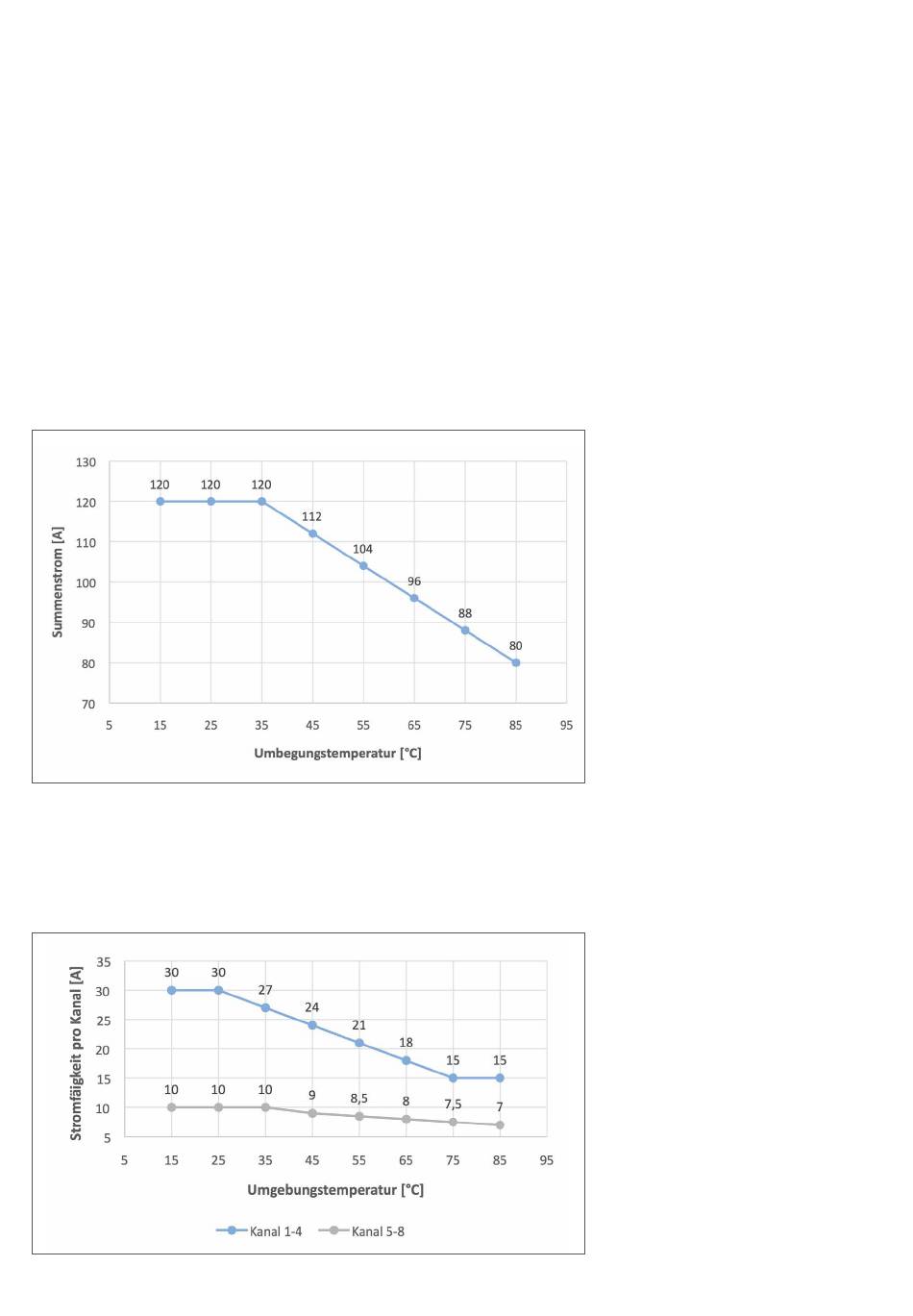

Abbildung 11 zeigt das Derating des maximalen Summenstroms der Relaisvariante
über die Umgebungstemperatur.
Abbildung 11: Derating des maximalen Summenstroms (SCS200-RC08-...)
Abbildung 12 zeigt das Derating der Stromtragfähigkeit je Lastausgang, bei maximalem
Summenstrom, für 12 VDC.
Die Stromtragfähigkeit der Einzelkanäle lässt sich durch einen verringerten Sum-
menstrom erhöhen.
Abbildung 12: Derating der Stromtragfähigkeit pro Kanal,
bei maximalem Summenstrom (SCS200-RC08-..., 12 VDC)
45
