5 Montage
Achten Sie darauf, ausreichend Platz für den Gegenstecker der Lastanschlüsse vorzusehen (Abbildung 5). Bei der Relaisvariante
gilt dies ebenfalls für das Abnehmen des Deckels.

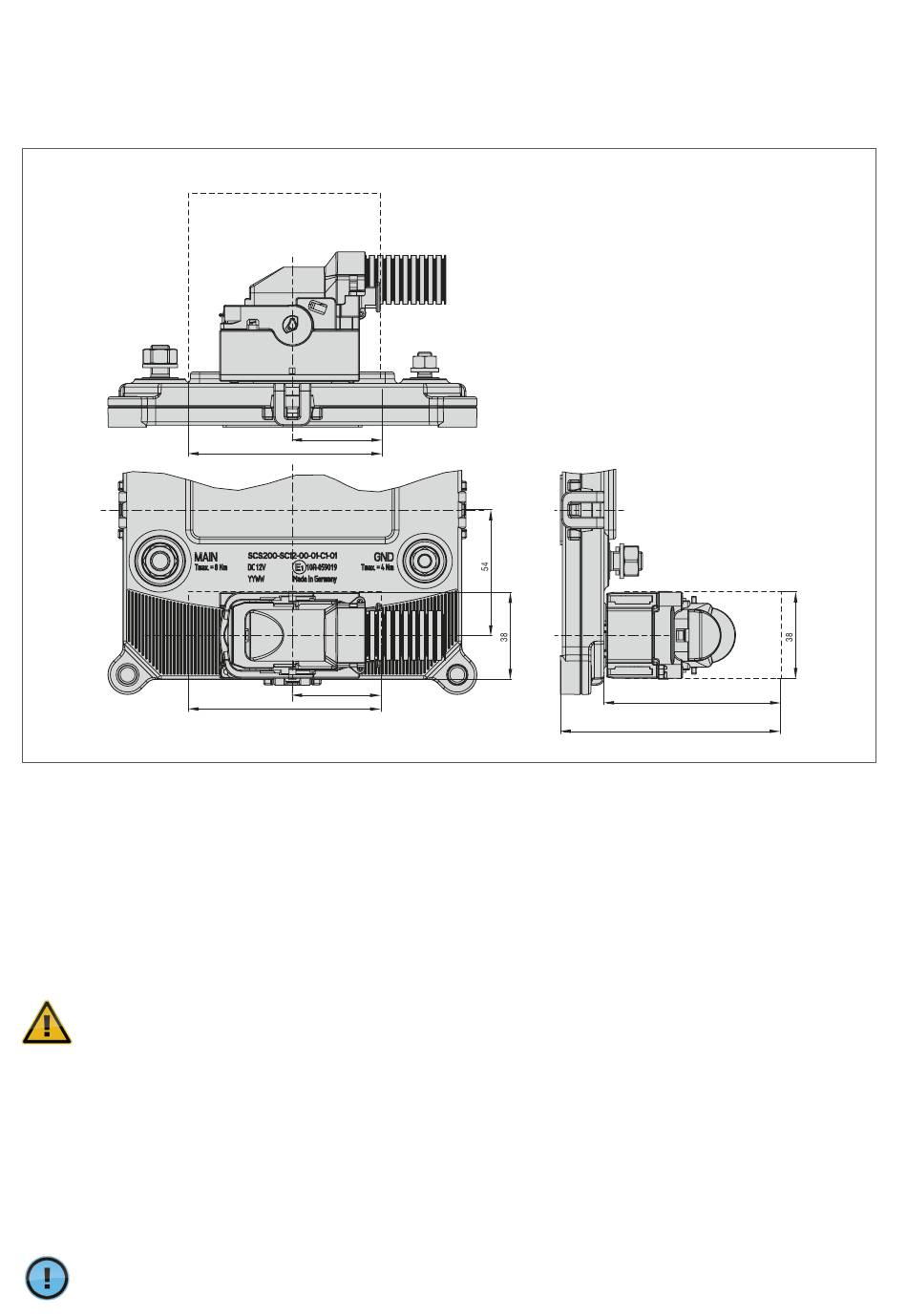

Benötigter Freiraum zum Stecken des TYCO-Gegenstecker
Abbildung 5: Benötigter Freiraum zum Stecken des Tyco-Gegensteckers
Das Gerät ist vor dem Anschluss der Kabel zu befestigen. Hierzu sind M6-Befestigungsschrauben zu verwenden (Anzugsdrehmo-
ment max. 6 Nm). Die Befestigungsschrauben sind nicht im Lieferumfang enthalten.
M8- und M6-Sechskantmuttern und -Scheiben für MAIN- und GND-Anschluss sind dem SCS200 beigelegt.
Alle Anschlusskabel müssen spätestens nach 7 cm ab Achse des Schraubanschluss mit geeigneten Mitteln fest fixiert werden.
Eine übermäßig starke mechanische Belastung ist nicht zulässig.
In der Zuleitung (Batterie +) ist eine zusätzliche Absicherung gegen Überlast entsprechend des maximalen Stroms vorzu-
sehen. Im Falle einer Überlastung drohen Schäden an der Maschine.
5.1 Kabelquerschnitte
Hauptanschlussquerschnitt:
Lastanschlussquerschnitt:
30 A-Kanäle:
10 A-Kanäle:
Der Querschnitt muss dem tatsächlichen Strom und Betriebstemperaturbedingungen angepasst werden. Das Tempera-
turverhalten des Gerätes verbessert sich mit größeren Anschlussquerschnitten.
38
83
38
83
Freiraum zum Stecken
des TYCO-Gegenstecker
≥ 50 mm²
AWG12 oder 4 mm
2
2
AWG12 oder ≥ 2,5 mm
(80)
98,8
11
