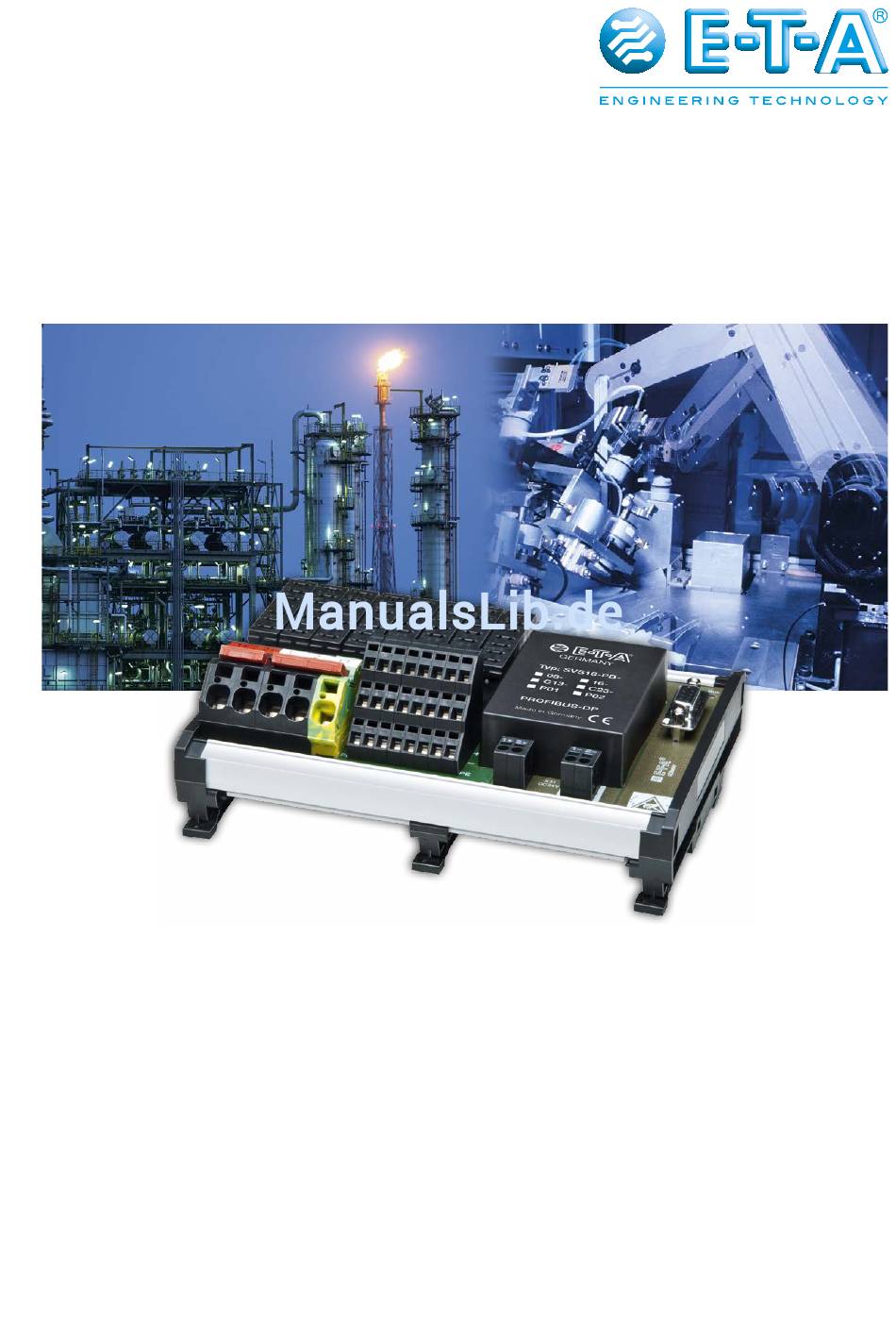

- Seite 1 Bedienungsanleitung Stromverteilungssystem SVS16-PB-XX...
- Seite 2 Sicherheitshinweis Eine Nichtbeachtung der Montage- und Bedienungsanleitung kann zu erheblichen Schäden am Gerät und an der Anlage führen. E-T-A übernimmt gegenüber Kunden oder Dritten keine Haftung, Gewährleistung oder Garantie für Mängel oder Schäden, die durch fehlerhaften Einbau oder unsachgemäße Handhabung unter Nichtbeachtung der Montageund Bedie- nungsanleitung verursacht sind.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis/Contents Allgemeines 1.1 Allgemeine Montagerichtlinien PROFIBUS-DP Bussystem SVS16-PB-XX 3.1 Übersicht 3.1.1 Blockschaltbild 3.2 Anschlüsse 3.2.1 Versorgungsspannung Lastmodul 3.2.2 Versorgungsspannung Busmodul 3.2.3 Lastabgänge 3.2.4 F-Steckplätze 3.2.5 PROFIBUS-DP Busanschluss 3.3 Adressierung des SVS16-PB 3.4 Parametrierung des SVS16-PB 3.4.1 Bedeutung der Parameter 3.5 Konfigurierung des SVS16-PB 3.6 Baudraten 3.7 Status-LED´s 3.8 Verhalten bei PROFIBUS-Fehler... -
Seite 4: Allgemeines
Allgemeines Das Stromverteilungssystem SVS16-PB-XX bietet selektiven Überstromschutz, Stromverteilung von Lastkreisen, sowie das Schalten, bzw. Rücksetzen der Ausgänge. Für eine durchgängige Kommunikation von Betriebs- und Fehlerzuständen, sowie das Schalten / Rücksetzen einzelner Stromkreise der DC 24 V Ebene ist das System mit einer vollwertigen PROFIBUS-DP Schnittstelle ausgestattet. -
Seite 5: Profibus-Dp Bussystem
PROFIBUS-DP Bussystem PROFIBUS-DP ist ein Master-Slave Bussystem, an das bis zu 126 Teilnehmer angeschlossen werden können. An einem Bussegment sind maximal 32 Teilnehmer zu betreiben. Nähere Informationen zu dem Bussystem, Planung, Montage und Inbetriebnahme einer Anlage entneh- men Sie bitte den offiziellen Dokumenten der PROFIBUS Nutzerorganisation (PNO). Unter dem Link www.profibus.com/downloads/ finden Sie folgende Dokumente:... -
Seite 6: Blockschaltbild
3.1.1 Blockschaltbild SVS16-PB-08-xxx Lastplatine Busplatine PROFIBUS-DP Slave ETA.SVS16-PB-08 Fehler Bus-Adr. Reset +SV Busplatine Kommunikation Anschluss PROFIBUS 9-pol. D-Sub Busplatine Busplatine Busplatine Busplatine Kommunikation Kommunikation Kommunikation Kommunikation + Busplatine - Busplatine DC 24 V DC 24 V / max. 40 A 3.2 Anschlüsse... -
Seite 7: Versorgungsspannung Busmodul
3.2.2 Versorgungsspannung Busmodul Nennspannung DC 24 V (18 ... 32 V) Stromaufnahme max. 250 mA Anschlüsse 2-polig Push-In-Klemme (1+/2+) Leiterquerschnitt max. 1,5 mm 2-polig Push-In-Klemme (1-/2-) Leiterquerschnitt max. 1,5 mm 3.2.3 Lastabgänge Nennspannung DC 24 V (18...32 V) Laststrom max. 8A je Klemmenblock / Steckplatz (L+) gesicherter Lastabgang (+) (L-) -
Seite 8: Adressierung Des Svs16-Pb
3.3 Adressierung des SVS16-PB Bus-Adr. Jeder Teilnehmer an einem PROFIBUS Netzwerk benötigt eine eindeutige Adresse. Die Teilnehmer- Adresse am PROFIBUS wird direkt am SVS16-PB-XX mittels zwei Drehschaltern eingestellt. Die Drehschalter besitzen einen Wertebereich von 0…9. Die Einerstelle ist mit x1, die Zehnerstelle mit x10 gekennzeichnet. - Seite 9 Parameterbyte 2 Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 Bit 0 - Bit 7 WD_Fact_1 Watchdog Faktor 1 Parameterbyte 3 Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 Bit 0 - Bit 7...
-
Seite 10: Konfigurierung Des Svs16-Pb
Mit diesem Byte kann eine Gruppenzuteilung für die Funktion Global_Control durchgeführt werden. Jedes Bit stellt eine Gruppe dar. Parameterbyte 7: Gruppenzuteilung Gerät gehört zur Gruppe 1 Gerät gehört zur Gruppe 2 Gerät gehört zur Gruppe 8 Anmerkung: Wird nur bei gesetztem Lock_Req Bit übernommen. 3.5 Konfigurierung des SVS16-PB Der SVS16-PB nutzt das allgemeine Kennungsformat zur Konfigurierung. -
Seite 11: Baudraten
c) Steckplatz bestückt mit ESX10-(S)125 (mit Reseteingang und Statusausgang) Zum Wiedereinschalten (Reset) benötigt ein ausgeschalteter ESX10-(S)125 einen min. 10 ms Impuls mit einer Dauer von mindestens 10 ms. Der ESX10-(S)125 kann nicht expli- zit ausgeschaltet werden. Eingangsbyte 1 (Status) Steckplatz-Nr. Bin. -
Seite 12: Verhalten Bei Profibus-Fehler
3.8 Verhalten bei PROFIBUS-Fehler Das Verhalten der Ausgänge bei einem PROFIBUS-Fehler (Ausfall des Masters, Unterbrechung der Busleitung u.s.w.) unterscheidet sich, abhängig von der Typenbezeichnung des SVS16: SVS16-PB-XX-XX-P01. Ein Busfehler hat keinen Einfluss auf den Zustand der angeschlossenen Verbraucher. Das oder die Ausgangsbyte(s), welche den Steckplätzen zugeordnet sind, bleiben unverändert. - Seite 13 Byte 1 Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 Bit 0 Diag.Prm_Req Wird dieses Bit vom SVS16 gesetzt, muss er neu paramet- riert und konfiguriert werden. Bit 1 Diag.Stat_Diag Solange dieses Bit vom SVS16 gesetzt ist, muss der Mas- ter Diagnosedaten abholen.
-
Seite 14: Technische Daten
Byte 3 Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 Bit 0 - Bit 7 Diag.Master_Add Master Adresse Dieses Byte beinhaltet die Adresse des Masters, von welchem der SVS16 parametriert wurde. Ist der SVS16 von keinem Master parametriert, so schreibt der Slave den Wert 0xFF in das Byte 3. - Seite 15 Notizen...
- Seite 16 E-T-A Elektrotechnische Apparate GmbH Bedienungsanleitung/Instruction manual Industriestraße 2-8 D-90518 Altdorf B_SVS16-PB_d_191017 DEUTSCHLAND Bestell-Nr. / Ref. number Y31056711 - Index: - Tel. 09187 10-0 Fax 09187 10-397 Ausgabe / Issue: 10/2017 / Alle Rechte vorbehalten / E-Mail: info@e-t-a.de www.e-t-a.de All rights reserved...
