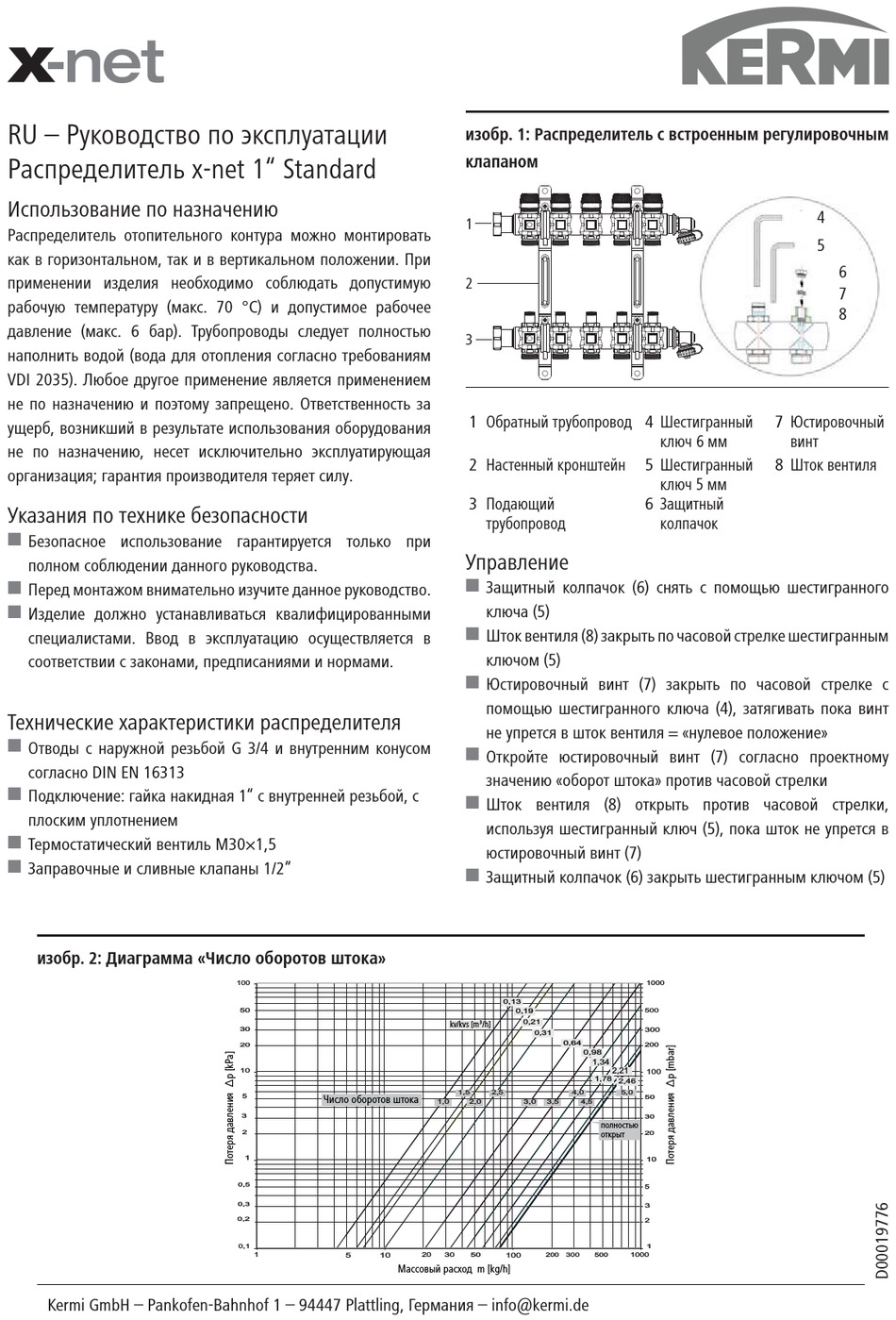

RU – Руководство по эксплуатации
Распределитель x-net 1" Standard
Использование по назначению
Распределитель отопительного контура можно монтировать
как в горизонтальном, так и в вертикальном положении. При
применении изделия необходимо соблюдать допустимую
рабочую температуру (макс. 70 °C) и допустимое рабочее
давление (макс. 6 бар). Трубопроводы следует полностью
наполнить водой (вода для отопления согласно требованиям
VDI 2035). Любое другое применение является применением
не по назначению и поэтому запрещено. Ответственность за
ущерб, возникший в результате использования оборудования
не по назначению, несет исключительно эксплуатирующая
организация; гарантия производителя теряет силу.
Указания по технике безопасности
W
Безопасное использование гарантируется только при
полном соблюдении данного руководства.
W
Перед монтажом внимательно изучите данное руководство.
W
Изделие должно устанавливаться квалифицированными
специалистами. Ввод в эксплуатацию осуществляется в
соответствии с законами, предписаниями и нормами.
Технические характеристики распределителя
W
Отводы с наружной резьбой G 3/4 и внутренним конусом
согласно DIN EN 16313
W
Подключение: гайка накидная 1" с внутренней резьбой, с
плоским уплотнением
W
Термостатический вентиль M30×1,5
W
Заправочные и сливные клапаны 1/2"
изобр. 2: Диаграмма «Число оборотов штока»
Kermi GmbH – Pankofen-Bahnhof 1 – 94447 Plattling, Германия – info@kermi.de
100
50
30
20
10
5
Число оборотов штока
3
2
1
0,5
0,3
0,2
0,1
5 10
1
Массовый расход m [kg/h]
изобр. 1: Распределитель с встроенным регулировочным
клапаном
1
2
3
1 Обратный трубопровод 4 Шестигранный
2 Настенный кронштейн
3 Подающий
трубопровод
Управление
W
Защитный колпачок (6) снять с помощью шестигранного
ключа (5)
W
Шток вентиля (8) закрыть по часовой стрелке шестигранным
ключом (5)
W
Юстировочный винт (7) закрыть по часовой стрелке с
помощью шестигранного ключа (4), затягивать пока винт
не упрется в шток вентиля = «нулевое положение»
W
Откройте юстировочный винт (7) согласно проектному
значению «оборот штока» против часовой стрелки
W
Шток вентиля (8) открыть против часовой стрелки,
используя шестигранный ключ (5), пока шток не упрется в
юстировочный винт (7)
W
Защитный колпачок (6) закрыть шестигранным ключом (5)
0,13
0,19
0,21
kv/kvs [m³/h]
0,31
0,64
0,98
2,5 4,0
1,5
1,0 2,0 3,0 3,5
4,5
20 100
30 50 200 300
ключ 6 мм
5 Шестигранный
ключ 5 мм
6 Защитный
колпачок
1000
500
300
200
1,34
2,21
100
1,78
2,46
5,0
50
30
voll
полностью
geöffnet
открыт 20
10
5
3
2
1
500 1000
4
5
6
7
8
7 Юстировочный
винт
8 Шток вентиля
