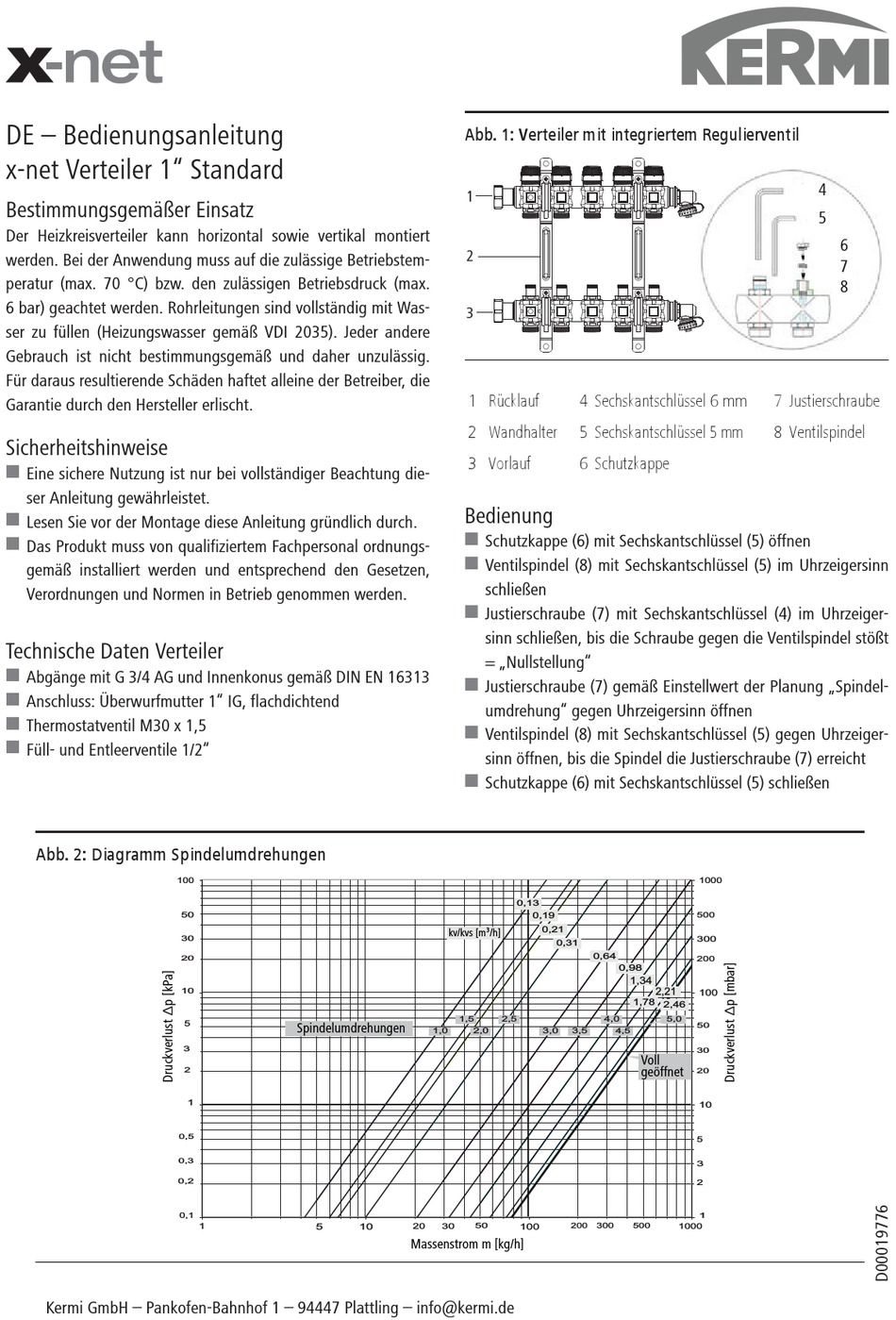

Kermi x-net Bedienungsanleitung

DE – Bedienungsanleitung
x-net Verteiler 1" Standard
Bestimmungsgemäßer Einsatz
Der Heizkreisverteiler kann horizontal sowie vertikal montiert
werden. Bei der Anwendung muss auf die zulässige Betriebstem-
peratur (max. 70 °C) bzw. den zulässigen Betriebsdruck (max.
6 bar) geachtet werden. Rohrleitungen sind vollständig mit Was-
ser zu füllen (Heizungswasser gemäß VDI 2035). Jeder andere
Gebrauch ist nicht bestimmungsgemäß und daher unzulässig.
Für daraus resultierende Schäden haftet alleine der Betreiber, die
Garantie durch den Hersteller erlischt.
Sicherheitshinweise
W
Eine sichere Nutzung ist nur bei vollständiger Beachtung die-
ser Anleitung gewährleistet.
W
Lesen Sie vor der Montage diese Anleitung gründlich durch.
W
Das Produkt muss von qualifiziertem Fachpersonal ordnungs-
gemäß installiert werden und entsprechend den Gesetzen,
Verordnungen und Normen in Betrieb genommen werden.
Technische Daten Verteiler
W
Abgänge mit G 3/4 AG und Innenkonus gemäß DIN EN 16313
W
Anschluss: Überwurfmutter 1" IG, flachdichtend
W
Thermostatventil M30 x 1,5
W
Füll- und Entleerventile 1/2"
Abb. 2: Diagramm Spindelumdrehungen
Kermi GmbH – Pankofen-Bahnhof 1 – 94447 Plattling – info@kermi.de
100
50
30
20
10
5
Spindelumdrehungen
3
2
1
0,5
0,3
0,2
0,1
1 5

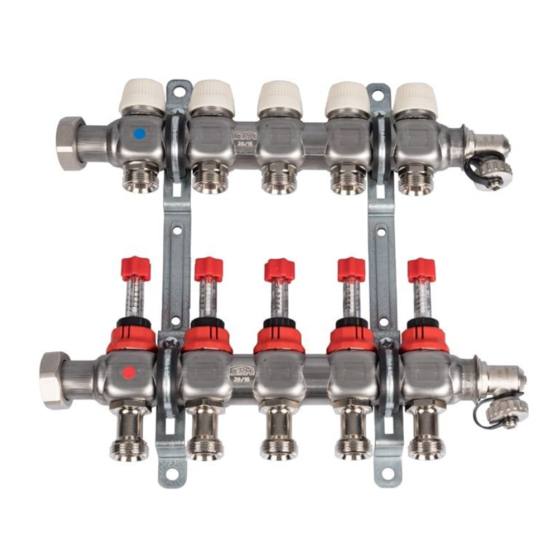

Abb. 1: Verteiler mit integriertem Regulierventil
1
2
3
1 Rücklauf
2 Wandhalter
3 Vorlauf
Bedienung
W
Schutzkappe (6) mit Sechskantschlüssel (5) öffnen
W
Ventilspindel (8) mit Sechskantschlüssel (5) im Uhrzeigersinn
schließen
W
Justierschraube (7) mit Sechskantschlüssel (4) im Uhrzeiger-
sinn schließen, bis die Schraube gegen die Ventilspindel stößt
= „Nullstellung"
W
Justierschraube (7) gemäß Einstellwert der Planung „Spindel-
umdrehung" gegen Uhrzeigersinn öffnen
W
Ventilspindel (8) mit Sechskantschlüssel (5) gegen Uhrzeiger-
sinn öffnen, bis die Spindel die Justierschraube (7) erreicht
W
Schutzkappe (6) mit Sechskantschlüssel (5) schließen
0,13
kv/kvs [m³/h]
2,5
1,5
1,0 2,0
10 20 30 50 100
Massenstrom m [kg/h]
4 Sechskantschlüssel 6 mm
5 Sechskantschlüssel 5 mm
6 Schutzkappe
1000
0,19 500
0,21
300
0,31
0,64
200
0,98
1,34
2,21
100
1,78
2,46
4,0 5,0
50
3,0 3,5 4,5
30
Voll
voll
geöffnet
geöffnet
20
10
5
3
2
1
200 300 500 1000
4
5
6
7
8
7 Justierschraube
8 Ventilspindel
