Kermi x-net Montagehinweise

IT x-net kit contacalorie 5/4" orizzontale
Montaggio e utilizzo riservato al personale qualificato! Coppia di serraggio 35 - 45 Nm.
Tutti i collegamenti devono essere controllati e stretti prima del riempimento!
~ 280 mm
5
3
4

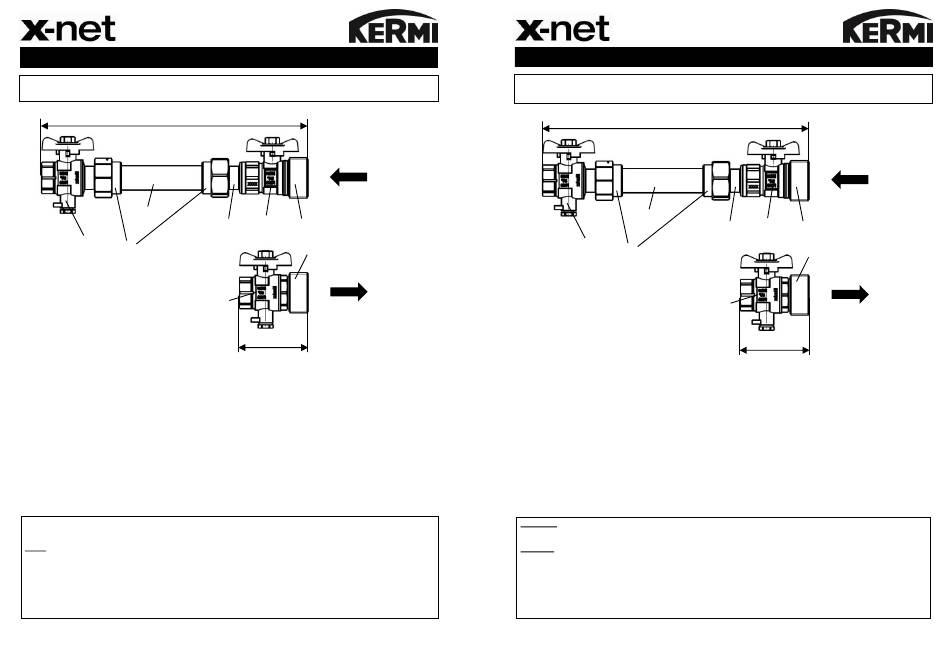

1. Valvola a sfera filetto femmina 3/4" x filetto maschio 1" con attacco sonda ad immersione
Mandata:
M10x1 (guarnizione piatta)
2. Nipplo di riduzione 1" x 5/4" (guarnizione piatta)
3. Valvola a sfera filetto femmina 3/4" x 1" dado di raccordo con attacco sonda ad immersione
Ritorno:
M10x1 (guarnizione piatta)
4. Nipplo di riduzione filetto femmina 3/4" x filetto maschio 1" (guarnizione piatta)
5. Nipplo del tubo filetto femmina 3/4" x 110 mm nichelato (guarnizione piatta)
6. Avvitamento 3/4" x 1"
7. Valvola a sfera filetto femmina 3/4" x filetto maschio 1" (guarnizione piatta)
8. Nipplo di riduzione 1" x 5/4" (guarnizione piatta)
Attenzione:
Pericolo di ustioni dovuto a superfici bollenti e ad acqua in uscita (l'impianto è in pressione).
Nota:
Collegamento del ritorno con tubo distanziatore per la fase costruttiva. Adatto per l'alloggiamento di un contatore
di calore con una lunghezza costruttiva di 110 mm con l'uso di un nipplo di riduzione. Con contatore di calore
avente una lunghezza costruttiva di 130 mm non è necessario il nipplo di riduzione durante il montaggio. Prima
dell'apertura dell'attacco della sonda ad immersione M10x1 chiudere le valvole a sfera. Con il collegamento del
contatore di calore osservare i dati del produttore. (Contatore di calore non contenuto nel volume di fornitura.)
Indicazioni di montaggio
Ritorno
7
8
6
2
Mandata
1
~ 74 mm
13002160_1
DE x-net WMZ-Einbauset 5/4" Horizontal
Darf nur von ausgebildetem Fachpersonal montiert und bedient werden! Anzugsdrehmoment 35 - 45 Nm
Alle Anschlüssen müssen vor dem Befüllen überprüft und angezogen sein!
~ 280 mm
5
3
4
1. Kugelhahn 3/4"IG x 1"AG mit Tauchfühleranschluss M10 x 1 (flachdichtend)
Vorlauf:
2. Reduziernippel 1"IG x 5/4"AG (flachdichtend)
3. Kugelhahn 3/4"IG x 1"ÜWM mit Tauchfühleranschluss M10 x 1 (flachdichtend)
Rücklauf:
4. Reduziernippel 3/4"IG x 1"AG (flachdichtend)
5. Rohrnippel 3/4"AG x 110 mm vernickelt (flachdichtend)
6. Verschraubung 3/4"AG" x 1"ÜWM
7. Kugelhahn 3/4"IG x 1"AG (flachdichtend)
8. Reduziernippel 1"IG x 5/4"AG (flachdichtend)
Achtung:
Verbrühungsgefahr an der Oberfläche und durch austretendes Wasser (Anlage steht unter Druck).
Hinweis:
Rücklaufanschluss mit Distanzrohr für die Bauphase. Geeignet zur Aufnahme eines Wärmemengenzählers mit
einer Baulänge von 110 mm unter Verwendung der Reduziernippel. Bei Wärmemengenzähler mit einer
Baulänge von 130 mm entfallen die Reduziernippel bei der Montage. Vor Öffnen des M10x1
Tauchfühleranschluss die Kugelhähne schließen. Beim Anschließen des Wärmemengenzählers bitte dessen
Herstellerangaben beachten. (Wärmemengenzähler nicht im Lieferumfang enthalten.)
Montagehinweise
Rücklauf
7
6 8
2
Vorlauf
1
~ 74 mm
13002160_1
