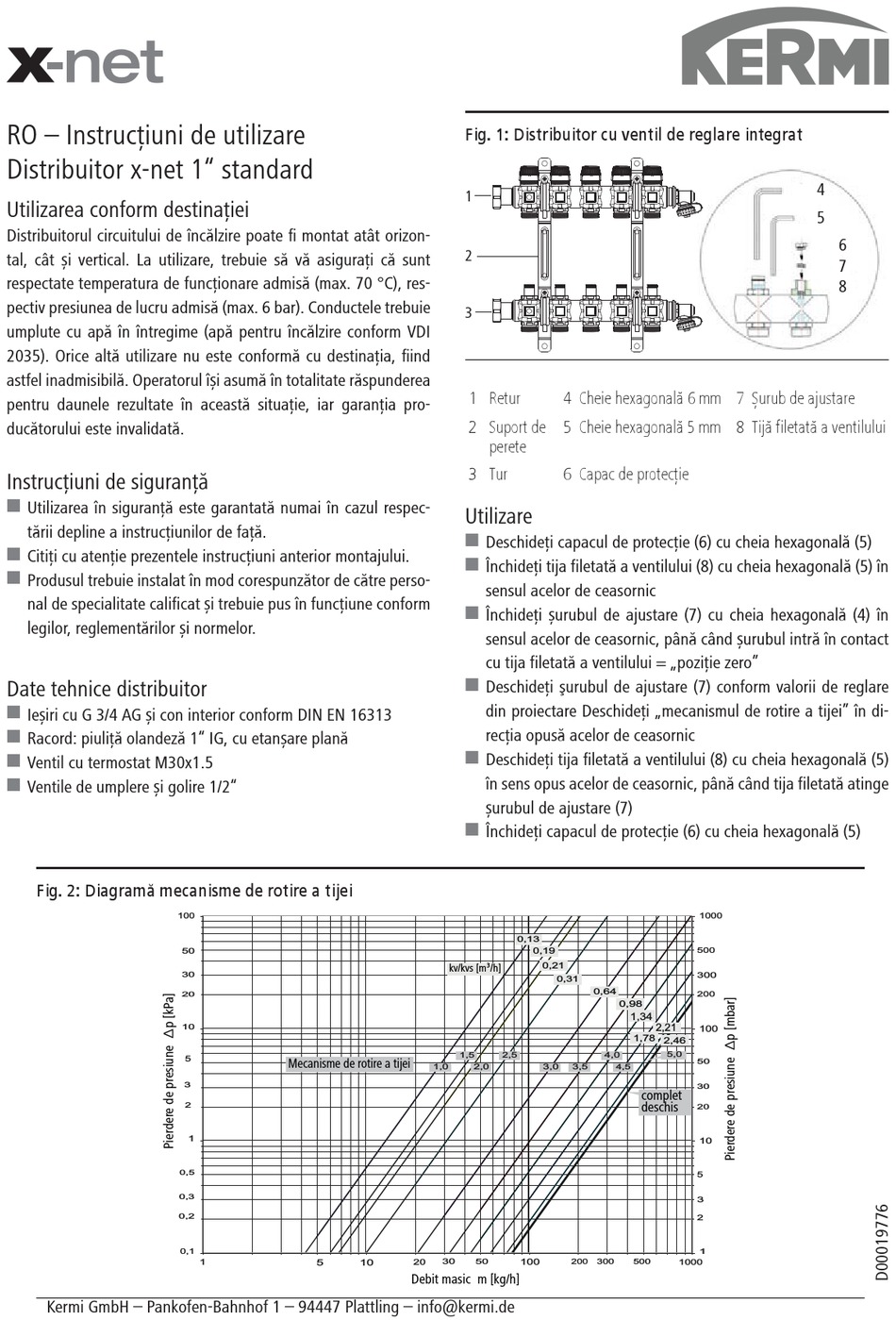

RO – Instrucțiuni de utilizare
Distribuitor x-net 1" standard
Utilizarea conform destinației
Distribuitorul circuitului de încălzire poate fi montat atât orizon-
tal, cât și vertical. La utilizare, trebuie să vă asigurați că sunt
respectate temperatura de funcționare admisă (max. 70 °C), res-
pectiv presiunea de lucru admisă (max. 6 bar). Conductele trebuie
umplute cu apă în întregime (apă pentru încălzire conform VDI
2035). Orice altă utilizare nu este conformă cu destinația, fiind
astfel inadmisibilă. Operatorul își asumă în totalitate răspunderea
pentru daunele rezultate în această situație, iar garanția pro-
ducătorului este invalidată.
Instrucțiuni de siguranță
W
Utilizarea în siguranță este garantată numai în cazul respec-
tării depline a instrucțiunilor de față.
W
Citiți cu atenție prezentele instrucțiuni anterior montajului.
W
Produsul trebuie instalat în mod corespunzător de către perso-
nal de specialitate calificat și trebuie pus în funcțiune conform
legilor, reglementărilor și normelor.
Date tehnice distribuitor
W
Ieșiri cu G 3/4 AG și con interior conform DIN EN 16313
W
Racord: piuliță olandeză 1" IG, cu etanșare plană
W
Ventil cu termostat M30x1.5
W
Ventile de umplere și golire 1/2"
Kermi GmbH – Pankofen-Bahnhof 1 – 94447 Plattling – info@kermi.de
100
50
30
20
10
5
Mecanisme de rotire a tijei
3
2
1
0,5
0,3
0,2
0,1
1 5
Fig. 1: Distribuitor cu ventil de reglare integrat
1
2
3
1 Retur
2 Suport de
perete
3 Tur
Utilizare
W
Deschideți capacul de protecție (6) cu cheia hexagonală (5)
W
Închideți tija filetată a ventilului (8) cu cheia hexagonală (5) în
sensul acelor de ceasornic
W
Închideți șurubul de ajustare (7) cu cheia hexagonală (4) în
sensul acelor de ceasornic, până când șurubul intră în contact
cu tija filetată a ventilului = „poziție zero"
W
Deschideţi şurubul de ajustare (7) conform valorii de reglare
din proiectare Deschideţi „mecanismul de rotire a tijei" în di-
recţia opusă acelor de ceasornic
W
Deschideți tija filetată a ventilului (8) cu cheia hexagonală (5)
în sens opus acelor de ceasornic, până când tija filetată atinge
șurubul de ajustare (7)
W
Închideți capacul de protecție (6) cu cheia hexagonală (5)
0,13
kv/kvs [m³/h]
1,5 2,5
1,0 2,0
10 20 30 50 100
Debit masic m [kg/h]
4 6 mm 7
5
6
1000
0,19 500
0,21
300
0,31
0,64
200
0,98
1,34
2,21
100
1,78
2,46
4,0 5,0
50
3,0 3,5
4,5
30
complet voll
geöffnet
deschis
20
10
5
3
2
1
200 300 500 1000
4
5
6
7
8
8
