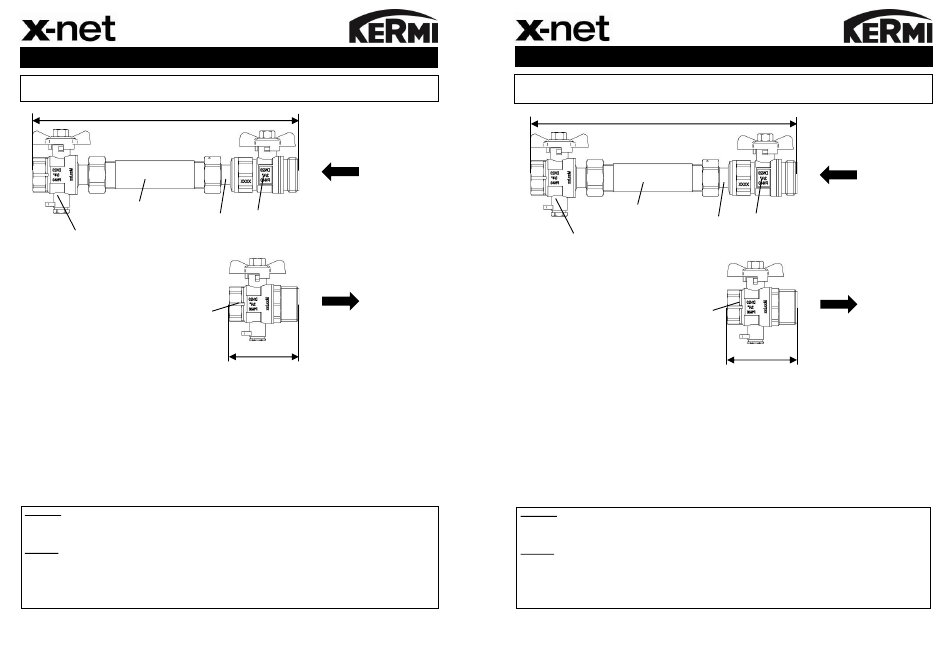

Kermi x-net Kurzanleitung

IT x-net kit contacalorie 1" AG x 3/4" IG orizzontale
Montaggio e utilizzo riservato al personale qualificato! Coppia di serraggio 35 - 45 Nm.
Tutti i collegamenti devono essere controllati e stretti prima del riempimento!
~ 256 mm
3
2
1. Valvola a sfera filetto femmina 3/4" x filetto maschio 1" con attacco sonda ad immersione
Mandata:
M10x1 (guarnizione piatta)
2. Valvola a sfera filetto femmina 3/4" x 3/4 " dado di raccordo con attacco sonda ad immersione
Ritorno:
M10x1 (guarnizione piatta)
3. Nipplo del tubo filetto femmina 3/4" x 110 mm nichelato (guarnizione piatta)
4. Avvitamento 3/4" x 3/4"
5. Valvola a sfera filetto femmina 3/4" x filetto maschio 1" (guarnizione piatta)
Achtung:
Verbrühungsgefahr an der Oberfläche und durch austretendes Wasser (Anlage steht unter Druck). Alle
Verbindungen müssen vor dem Betrieb auf Dichtheit geprüft werden.
Hinweis:
Rücklaufanschluss mit Distanzrohr für die Bauphase. Geeignet zur Aufnahme eines Wärmemengenzählers mit
einer Baulänge von 110 mm. Kugelhähne mit Stopfbuchse, diese kann bei Bedarf nachgezogen werden. Vor
Öffnen des M10x1 Tauchfühleranschluss
Wärmemengenzählers (nicht im Lieferumfang enthalten) bitte dessen Herstellerangaben beachten.
Indicazioni di montaggio
Ritorno
5
4
Mandata
1
~ 68 mm
die Kugelhähne schließen. Beim Anschließen
D00002102_2
DE x-net WMZ-Einbauset 1" AG x 3/4" IG H
Darf nur von ausgebildetem Fachpersonal montiert und bedient werden! Anzugsdrehmoment 35 - 45 Nm
Alle Anschlüsse müssen vor dem Befüllen überprüft und angezogen sein!
2
1. Kugelhahn 3/4"IG x 1"AG mit Tauchfühleranschluss M10 x 1 (flachdichtend)
Vorlauf:
2. Kugelhahn 3/4"IG x 3/4"ÜWM mit Tauchfühleranschluss M10 x 1 (flachdichtend)
Rücklauf:
3. Rohrnippel 3/4"AG x 110 mm vernickelt (flachdichtend)
4. Verschraubung 3/4"AG x 3/4"ÜWM
5. Kugelhahn 3/4"IG x 1"AG (flachdichtend)
Achtung:
Verbrühungsgefahr an der Oberfläche und durch austretendes Wasser (Anlage steht unter Druck). Alle
Verbindungen müssen vor dem Betrieb auf Dichtheit geprüft werden.
Hinweis:
Rücklaufanschluss mit Distanzrohr für die Bauphase. Geeignet zur Aufnahme eines Wärmemengenzählers mit
einer Baulänge von 110 mm. Kugelhähne mit Stopfbuchse, diese kann bei Bedarf nachgezogen werden. Vor
des
Öffnen des M10x1
Wärmemengenzählers (nicht im Lieferumfang enthalten) bitte dessen Herstellerangaben beachten.
~ 256 mm
3
5
4
1
~ 68 mm
Tauchfühleranschluss die Kugelhähne schließen.
Montagehinweise
Rücklauf
Vorlauf
Beim Anschließen des
D00002102_2
