- Seite 1 Montage- und Betriebsanleitung 06/2019 x-net Wohnungsstation Fühl Dich wohl. Kermi.
-
Seite 2: Inhaltsverzeichnis
5.4. Anschlussbild x-net Wohnungsstation................. 8 5.5. Übergeordnete Hydraulikvarianten.................. 8 Montage............................ 9 6.1. Anforderungen an den Montageort .................. 9 6.2. Montage der x-net Wohnungsstation.................. 9 6.3. Hydraulischer Anschluss...................... 9 6.4. Elektrischer Anschluss....................... 10 Inbetriebnahme......................... 11 7.1. Vorbereitung der Heizungsanlage .................. 12 7.2. - Seite 3 12.1. Typenschild..................... 18 12.2. Technische Daten.................... 19 12.3. Einsatzgrenzen.................... 19 12.4. Kennlinien ...................... 22 13. Zubehör und Ersatzteile................... 24 14. Anhang........................ 24 14.1. Energieeffizienzpumpe (EEI) ................ 24 14.2. Inbetriebnahmeprotokoll ................ 25 14.3. EG-Konformitätserklärung................ 26 06/2019 Montage- und Betriebsanleitung x-net Wohnungsstation...
-
Seite 4: Zu Dieser Anleitung
Darüber hinaus gelten die örtlichen Unfallverhütungsvorschriften. 1.1. Zulässiger Gebrauch Hinweis Die x-net Wohnungsstationen sorgen für eine hygienische Trinkwasser- Sachschäden! erwärmung und eine effiziente Wärmeversorgung. Steht für eine möglicherweise gefährliche Situation, die zu Sach- Das Produkt darf nur so, wie in dieser Anleitung beschrieben, montiert, schäden führen könnte. -
Seite 5: Vorgaben, Normen Und Vorschriften
Verwertungskreislauf zu. Wo dies nicht möglich ist, entsorgen Sie die Verpackungsmaterialien entsprechend den örtlichen Für die Verpackung wurden ausschließlich umweltfreundliche Materia- Vorschriften. lien verwendet. Verpackungsmaterialien sind wertvolle Rohstoffe und können wieder verwertet werden. Führen Sie deshalb die Verpackungs- 06/2019 Montage- und Betriebsanleitung x-net Wohnungsstation... -
Seite 6: Transport

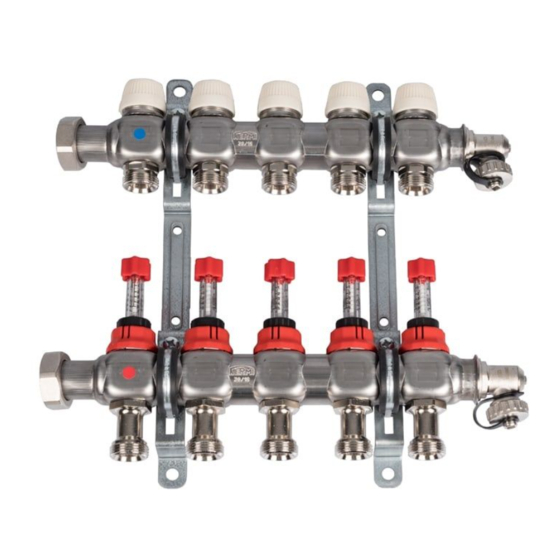

Kugelhahnset Wohnungsstation temperaturwärmeerzeuger, wie z.B. Wärmepumpe) verwendet werden. 1 Stück x-net Dämmhaube Wohnungsstation Beim 3-Leiter-System kann unter der x-net Wohnungsstation ein inte- 1 Stück x-net Verteilerset für 2-12 Kreise grierter Fußbodenheizungsverteiler direkt angeschlossen werden. Ebenso möglich ist weiterhin der Anschluss eines Hochtemperaturhei- 5.2. -
Seite 7: Plattenwärmeübertrager
Aufbau und Funktion Abb. 1: Komponenten der x-net Wohnungsstation mit stat. HK Warmwasser Kaltwasser- austritt Kaltwasser Heizungs- Versorgung Vorlauf Vorlauf 23 5 Versorgung Heizungs- Rücklauf Rücklauf Abb. 2: Komponenten der x-net Wohnungsstation mit gem. HK Warmwasser Kaltwasser- austritt ~230V Kaltwasser FBH- Versorgung... -
Seite 8: Funktionsweise
Bei der Ausführung 3-Leiter System mit gemischten Kreis gibt es noch eine abgewandelte Version mit Zirkulationspumpe. Diese wird be- nötigt, wenn trotz x-net Wohnungsstation die 3-Liter-Regel bis zur ent- ferntesten Zapfstelle nicht eingehalten werden kann. Beachten Sie hier- zu die DIN 1988 und die DVGW W 551. Wenn nicht gesetzlich vorge- schrieben, sollte eine x-net Wohnungsstation ohne Zirkulation ausge- stattet sein, um Energieverluste zu vermeiden. -
Seite 9: Montage
DIN 1988 und führen Sie eine Trinkwasseranalyse (gemäß ter Zugang gewährleistet ist. DIN 50930 Teil 6) durch. Die Montage des x-net Korpus muss nach den anerkannten Regel der Technik erfolgen und die Tragfähigkeit der Wand und die Verbindung muss den Belastung der x-net Wochnungsstation standhalten. -
Seite 10: Elektrischer Anschluss
Falls eine Station nicht mehr ordnungsgemäß arbeitet, entlüften Sie Elektrische Anschlüsse (falls notwendig) diese zuerst an der vorgesehen Entlüftungsstelle. Für den elektrischen Anschluss der x-net Wohnungsstation ist die x-net Klemmleiste mit Pumpenabschaltung erforderlich. Anschluss der Hocheffizienzpumpe: Der Anschluss der Hocheffizienz- pumpe erfolgt über das Pumpenmodul an der x-net Klemmleiste. -
Seite 11: Inbetriebnahme
Stellen Sie sicher, dass die Anlage vollständig elektrifiziert ist und dass der Potentialausgleich angeschlossen ist. Hinweis Sachschaden durch falsche Handhabung Lassen Sie bei der Befüllung des Sekundärkreises das Wasser lang- sam einströmen, um keine Beschädigung der Sensorik hervorzuru- fen. 06/2019 Montage- und Betriebsanleitung x-net Wohnungsstation... -
Seite 12: Vorbereitung Der Heizungsanlage
Spülen Sie das Trinkwassersystem vor der Inbetriebnahme gemäß ein störungsfreier Betrieb möglich ist. den entsprechenden Normen (DIN EN 806, DIN 1988) und DVGW- Achten Sie auf vollständige Entlüftung der x-net Wohnungsstation Arbeitsblättern und führen Sie die Druckprobe durch. damit ein störungsfreier Betrieb gewährleistet ist. -
Seite 13: Betrieb
über 56 +/- 3K liegt. aus dem Netz kommen, aus und stellt einen konstanten Betriebs- druck sicher. Mischkreis (7) Der Mischkreis liefert das eingestellte Temperaturniveau für die x-net Zonenventil (2) Fußbodenheizung. Der Mehrzweckregler TPC enthält ein Zonenventil. Der Stellantrieb TWA-Z/NC kann auf dem Zonenventil befestigt werden. -
Seite 14: Störungen Und Behebung
Der Fühler des Wärmemengenzählers wird in die Tauchhülse an der Ar- matur des Schmutzfängers eingebaut. Sicherheitsventil (nur bei Zirkulation) (12) Der Zweck des Sicherheitsventils ist es, die x-net Wohnungsstation vor zu hohem Druck zu schützen. Das Abblasrohr des Sicherheitsventils darf Anschluss für einen Hochtemperatur Badheizkörper (11) Bei entfernen der beiden Stopfen kann ihr ein Badheizkörper ange-... -
Seite 15: Störungen An Der Wohnungsstation
Automatische Steuerung, wenn vorhanden, falsch Prüfen, ob die Regler korrekt eingestellt sind – siehe eingestellt oder defekt – möglicherweise Stromaus- separate Anleitung. Spannungsversorgung prüfen. fall Motor kurzfristig auf „manuelle“ Steuerung stellen – siehe Anleitung für die automatische Steuerung 06/2019 Montage- und Betriebsanleitung x-net Wohnungsstation... - Seite 16 Motorventil, Fühler oder automatischer Regler defekt Prüfen und ggf. tauschen System zu laut Pumpendruck ist zu hoch Heizkörperventile sind zu Pumpe niedriger einstellen. Durchflussrichtung über- laut prüfen. Heizlast zu hoch Motorventil, Fühler oder elektronischer Regler defekt Prüfen und ggf. tauschen Montage- und Betriebsanleitung x-net Wohnungsstation 06/2019...
-
Seite 17: Wartung
Eine hohe Gesamthärte des Trinkwassers begünstigt eine Verkalkung. Wärmemengenzähler regelmäßig abzulesen und sich die abgelesenen Mögliche Anzeichen für eine Verkalkung des Wärmeübertragers sind: Werte zu notieren. Wartungs- und Überprüfungsarbeiten an der x-net Eine Verminderung der maximalen Warmwasserentnahme, im Ver- Wohnungsstation gemäß dieser Anleitung sind regelmäßig (mindestens gleich zum Zeitpunkt der Inbetriebnahme. -
Seite 18: Entsorgung
Technische Merkmale 11.2. Entsorgung 11.3. Demontage Nachdem das Gebrauchsende erreicht ist, muss die x-net Wohnungs- station fachgemäß unter Beachtung der in dieser Bedienungsanleitung enthaltenen Sicherheitshinweise demontiert und umweltgerecht ent- Das Gerät ist entsprechend der WEEE-Richtlinie (Waste of Electrical sorgt werden. -
Seite 19: Technische Daten
55 / 21 13,6 XB 06H+ 56 65 / 19 18,3 S 51 XB 06H+ 56 55 / 14 12,5 Tab. 4: x-net Wohnungsstation: Zapfleistung bei VL 65 °C Leistung Zapfmenge 10/45 °C Zapfmenge 10/50 °C [kW] [l/min] [l/min] 15,2 13,2... -
Seite 20: Konzentration Der Inhaltsstoffe Kupfergelöteter Wärmeübertrager Edelstahlgelöteter Wärmeübertrager
Sonst kann eine dauerhafte Funktion aufgrund möglicher Verkalkung mit den gegeben Leistungsdaten nicht garantiert wer- den. Beachten Sie weiterhin die Hinweise zur Verkalkung und den Auszug aus der DIN 1988 auf diesem Informationsblatt. Montage- und Betriebsanleitung x-net Wohnungsstation 06/2019... - Seite 21 Werden die Einsatzgrenzen nicht eingehalten, so übernimmt Bei Leistungsreduzierung aufgrund Verkalkung muss der Wärmeüber- die Kermi GmbH im Schadensfall keine Gewährleistung. trager entkalkt oder ausgetauscht werden. Berücksichtigen Sie dazu die Es liegt in der Verantwortung des Anlagenplaners und –Betreibers, Hinweise bzgl.
-
Seite 22: Kennlinien
Technische Merkmale 12.4. Kennlinien Abb. 10: Kennlinien für x-net Wohnungsstationen mit 37 kW Druckverlust Versorgungsseite (Heizwasser primär) Druckverlust Trinkwasserseite (sekundär) Volumenstrom Versorgungsseite [l/h] Zapfmenge Trinkwasser [l/min] Rücklauftemperatur Versorgungsseite bei unterschiedlichen Versorgungstemperaturen Volumenstrom Versorgungsseite bei unterschiedlichen Versorgungstemperaturen Trinkwassererwärmung von 10°C auf 45°C Trinkwassererwärmung von 10°C auf 45°C... - Seite 23 Technische Merkmale Abb. 11: Kennlinien für x-net Wohnungsstationen mit 55 kW Druckverlust Versorgungsseite (Heizwasser primär) Druckverlust Trinkwasserseite (sekundär) 1000 1100 Volumenstrom Versorgungsseite [l/h] Zapfemenge Trinkwasser [l/min] Volumenstrom Versorgungsseite bei unterschiedlichen Versorgungstemperaturen Rücklauftemperatur Versorgungsseite bei unterschiedlichen Versorgungstemperaturen Trinkwassererwärmung von 10°C auf 45°C Trinkwassererwärmung von 10°C auf 45°C...
-
Seite 24: Zubehör Und Ersatzteile
Sicherheit stark beeinträchtigen. Verwenden Sie ausschließlich Original-Ersatzteile! Verwenden Sie ausschließlich den Belastungen ausgelegte Zube- hörteile. È KERMI lehnt deshalb jede Verantwortung für Schäden durch die Verwendung von nicht durch den Hersteller zugelassenen Gerä- ten, Ersatzteilen und Zubehör ab. 14. Anhang 14.1. -
Seite 25: Inbetriebnahmeprotokoll
Der Eigentümer/Betreiber wurde darauf hingewiesen, dass Veränderungen am System (außer den im ersten Teil für den Nutzer beschriebenen Arbeiten) zu Schäden, Gefahren und dem Erlöschen der Gewährleistung führen können. Bitte beachten Sie die erforderliche Wartung. Ort, Datum Unterschrift Inbetriebnehmer Unterschrift Auftraggeber / Installateur / Betreiber 06/2019 Montage- und Betriebsanleitung x-net Wohnungsstation... -
Seite 26: Eg-Konformitätserklärung
Anhang 14.3. EG-Konformitätserklärung Abb. 13: Konformitätserklärung Montage- und Betriebsanleitung x-net Wohnungsstation 06/2019... - Seite 27 Notizen 06/2019 Montage- und Betriebsanleitung x-net Wohnungsstation...
