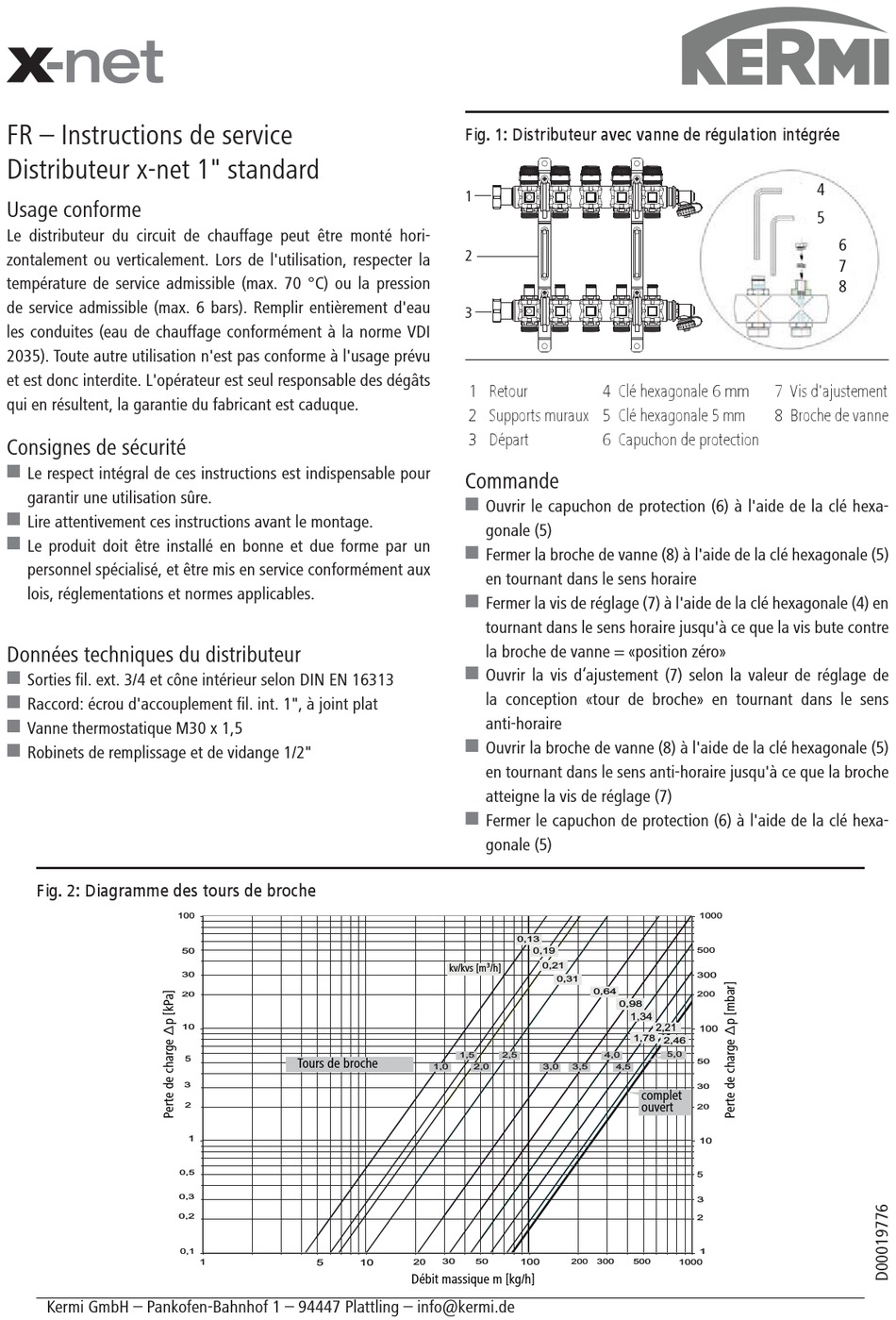

FR – Instructions de service
Distributeur x-net 1" standard

Usage conforme

Le distributeur du circuit de chauffage peut être monté hori-
zontalement ou verticalement. Lors de l'utilisation, respecter la
température de service admissible (max. 70 °C) ou la pression
de service admissible (max. 6 bars). Remplir entièrement d'eau
les conduites (eau de chauffage conformément à la norme VDI
2035). Toute autre utilisation n'est pas conforme à l'usage prévu
et est donc interdite. L'opérateur est seul responsable des dégâts
qui en résultent, la garantie du fabricant est caduque.
Consignes de sécurité
W
Le respect intégral de ces instructions est indispensable pour
garantir une utilisation sûre.
W
Lire attentivement ces instructions avant le montage.
W
Le produit doit être installé en bonne et due forme par un
personnel spécialisé, et être mis en service conformément aux
lois, réglementations et normes applicables.
Données techniques du distributeur
W
Sorties fil. ext. 3/4 et cône intérieur selon DIN EN 16313
W
Raccord: écrou d'accouplement fil. int. 1", à joint plat
W
Vanne thermostatique M30 x 1,5
W
Robinets de remplissage et de vidange 1/2"
Fig. 2: Diagramme des tours de broche
Kermi GmbH – Pankofen-Bahnhof 1 – 94447 Plattling – info@kermi.de
100
50
30
20
10
5
Tours de broche
3
2
1
0,5
0,3
0,2
0,1
1 5
Fig. 1: Distributeur avec vanne de régulation intégrée
1
2
3
1 Retour
2 Supports muraux 5 Clé hexagonale 5 mm
3 Départ
Commande
W
Ouvrir le capuchon de protection (6) à l'aide de la clé hexa-
gonale (5)
W
Fermer la broche de vanne (8) à l'aide de la clé hexagonale (5)
en tournant dans le sens horaire
W
Fermer la vis de réglage (7) à l'aide de la clé hexagonale (4) en
tournant dans le sens horaire jusqu'à ce que la vis bute contre
la broche de vanne = «position zéro»
W
Ouvrir la vis d'ajustement (7) selon la valeur de réglage de
la conception «tour de broche» en tournant dans le sens
anti-horaire
W
Ouvrir la broche de vanne (8) à l'aide de la clé hexagonale (5)
en tournant dans le sens anti-horaire jusqu'à ce que la broche
atteigne la vis de réglage (7)
W
Fermer le capuchon de protection (6) à l'aide de la clé hexa-
gonale (5)
0,13
kv/kvs [m³/h]
1,5 2,5
1,0 2,0
10 20 30 50 100
Débit massique m [kg/h]
4 Clé hexagonale 6 mm
6 Capuchon de protection
1000
0,19 500
0,21
300
0,31
0,64
200
0,98
1,34
2,21
100
1,78
2,46
4,0 5,0
50
3,0 3,5
4,5
30
complet voll
geöffnet
ouvert
20
10
5
3
2
1
200 300 500 1000
4
5
6
7
8
7 Vis d'ajustement
8 Broche de vanne
