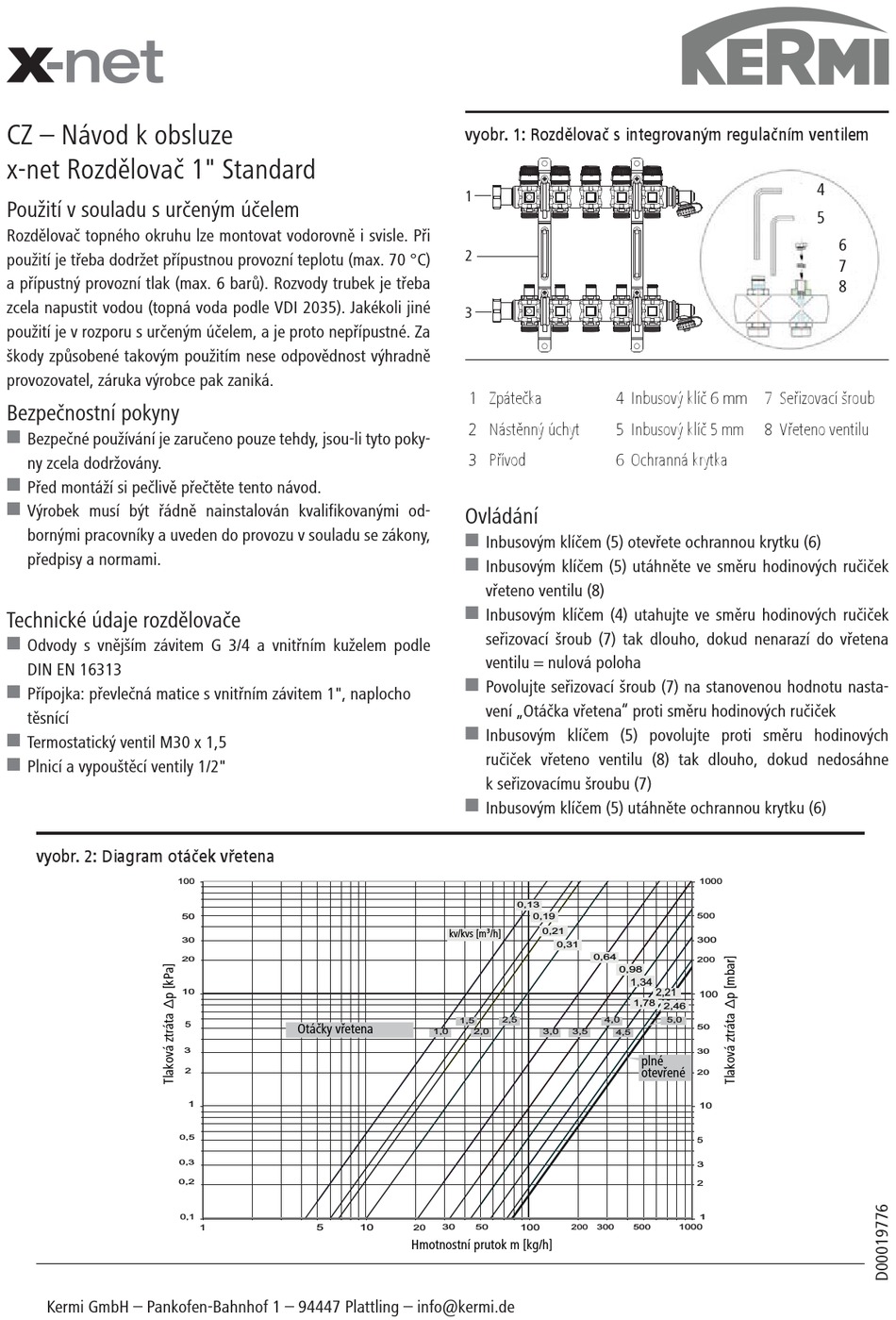

CZ – Návod k obsluze
x-net Rozdělovač 1" Standard
Použití v souladu s určeným účelem
Rozdělovač topného okruhu lze montovat vodorovně i svisle. Při
použití je třeba dodržet přípustnou provozní teplotu (max. 70 °C)
a přípustný provozní tlak (max. 6 barů). Rozvody trubek je třeba
zcela napustit vodou (topná voda podle VDI 2035). Jakékoli jiné
použití je v rozporu s určeným účelem, a je proto nepřípustné. Za
škody způsobené takovým použitím nese odpovědnost výhradně
provozovatel, záruka výrobce pak zaniká.
Bezpečnostní pokyny
W
Bezpečné používání je zaručeno pouze tehdy, jsou-li tyto poky-
ny zcela dodržovány.
W
Před montáží si pečlivě přečtěte tento návod.
W
Výrobek musí být řádně nainstalován kvalifikovanými od-
bornými pracovníky a uveden do provozu v souladu se zákony,
předpisy a normami.
Technické údaje rozdělovače
W
Odvody s vnějším závitem G 3/4 a vnitřním kuželem podle
DIN EN 16313
W
Přípojka: převlečná matice s vnitřním závitem 1", naplocho
těsnící
W
Termostatický ventil M30 x 1,5
W
Plnicí a vypouštěcí ventily 1/2"
vyobr. 2:
Kermi GmbH – Pankofen-Bahnhof 1 – 94447 Plattling – info@kermi.de
100
50
30
20
10
5
Otáčky vřetena
3
2
1
0,5
0,3
0,2
0,1
1 5
1
2
3
1
2
3
Ovládání
W
Inbusovým klíčem (5) otevřete ochrannou krytku (6)
W
Inbusovým klíčem (5) utáhněte ve směru hodinových ručiček
vřeteno ventilu (8)
W
Inbusovým klíčem (4) utahujte ve směru hodinových ručiček
seřizovací šroub (7) tak dlouho, dokud nenarazí do vřetena
ventilu = nulová poloha
W
Povolujte seřizovací šroub (7) na stanovenou hodnotu nasta-
vení „Otáčka vřetena" proti směru hodinových ručiček
W
Inbusovým klíčem (5) povolujte proti směru hodinových
ručiček vřeteno ventilu (8) tak dlouho, dokud nedosáhne
k seřizovacímu šroubu (7)
W
Inbusovým klíčem (5) utáhněte ochrannou krytku (6)
0,13
kv/kvs [m³/h]
1,5 2,5
1,0 2,0
10 20 30 50 100
Hmotnostní prutok m [kg/h]
4
5
6 Ochranná krytka
1000
0,19 500
0,21
300
0,31
0,64
200
0,98
1,34
2,21
100
1,78
2,46
4,0 5,0
50
3,0 3,5 4,5
30
plné
voll
geöffnet
otevřené
20
10
5
3
2
1
200 300 500 1000
4
5
6
7
8
6 mm 7
8
