PL – Instrukcja obsługi

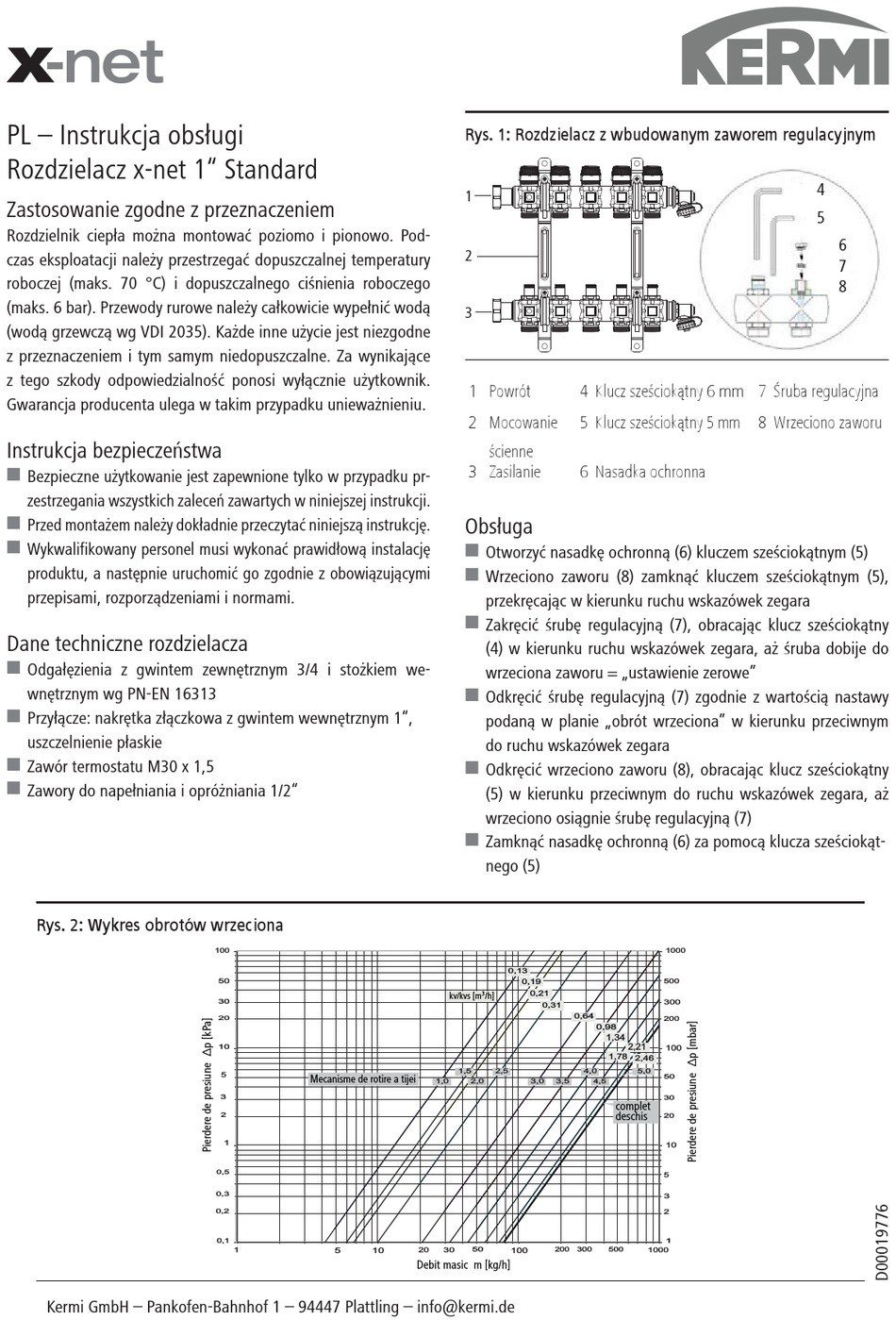

Rozdzielacz x-net 1" Standard
Zastosowanie zgodne z przeznaczeniem
Rozdzielnik ciepła można montować poziomo i pionowo. Pod-
czas eksploatacji należy przestrzegać dopuszczalnej temperatury
roboczej (maks. 70 °C) i dopuszczalnego ciśnienia roboczego
(maks. 6 bar). Przewody rurowe należy całkowicie wypełnić wodą
(wodą grzewczą wg VDI 2035). Każde inne użycie jest niezgodne
z przeznaczeniem i tym samym niedopuszczalne. Za wynikające
z tego szkody odpowiedzialność ponosi wyłącznie użytkownik.
Gwarancja producenta ulega w takim przypadku unieważnieniu.
Instrukcja bezpieczeństwa
W
Bezpieczne użytkowanie jest zapewnione tylko w przypadku pr-
zestrzegania wszystkich zaleceń zawartych w niniejszej instrukcji.
W
Przed montażem należy dokładnie przeczytać niniejszą instrukcję.
W
Wykwalifikowany personel musi wykonać prawidłową instalację
produktu, a następnie uruchomić go zgodnie z obowiązującymi
przepisami, rozporządzeniami i normami.
Dane techniczne rozdzielacza
W
Odgałęzienia z gwintem zewnętrznym 3/4 i stożkiem we-
wnętrznym wg PN-EN 16313
W
Przyłącze: nakrętka złączkowa z gwintem wewnętrznym 1",
uszczelnienie płaskie
W
Zawór termostatu M30 x 1,5
W
Zawory do napełniania i opróżniania 1/2"
