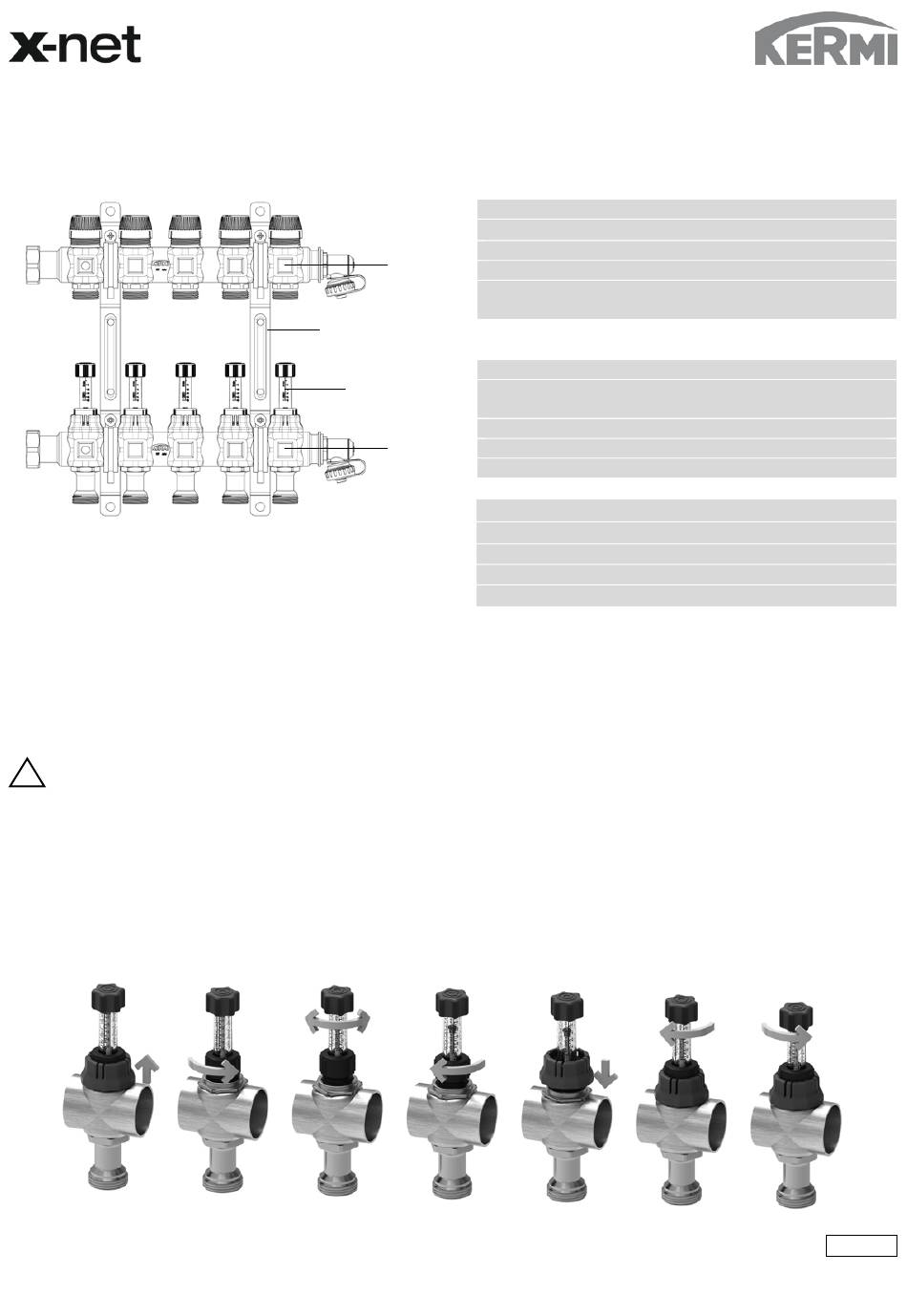

IT

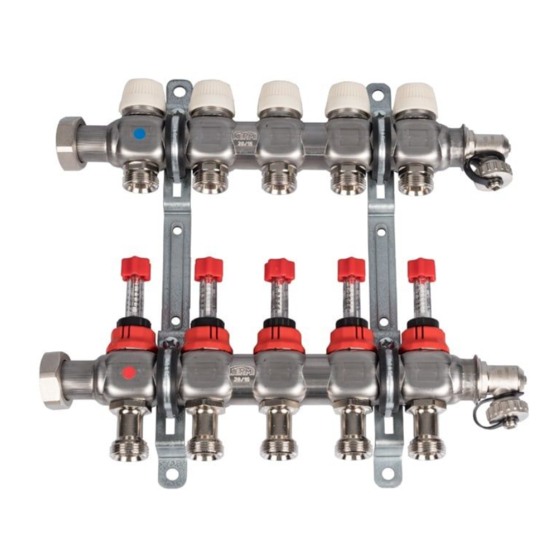

x-net collettore 1" Comfort
con flussimetri
1. Volume di fornitura / Dati tecnici
2. Sicurezza
2.1 Utilizzo conforme
Il collettore circuito di riscaldamento può essere montato in senso orizzontale o verticale. Per l'utilizzo occorre rispettare
la temperatura d'esercizio consentita (max. 70°C) e la pressione d'esercizio consentita (max. 6 bar). Le tubazioni vanno
riempite completamente con acqua (acqua di riscaldamento ai sensi 2035).
2.2 Indicazioni di pericolo
!
Per regolare il flusso dell'acqua non utilizzare mai pinze o altri utensili.
2.3 montaggio
Il montaggio e la messa in funzione del collettore per circuiti di riscaldamento sono riservati al personale qualificato. I
tecnici devono leggere, comprendere e rispettare il manuale d'uso (in particolare il capitolo "Sicurezza"). Il costruttore è
responsabile ai sensi della legge solo se vengono rispettate le condizioni sopra menzionate.
3. Messa in funzione
Kermi GmbH • Pankofen-Bahnhof 1 • 94447 Plattling • Telefon (09931) 501-0 • www.kermi.it • e-mail: info@kermi.de
Indice:
1 Tronco di mandata con misuratore di portata
1 Tronco di ritorno con inserti per servocomandi
Ritorno
2 Supporto da parete con viti e tasselli
1 Set di etichette per l'identificazione dei circuiti di
Supporto de
muraux
Dati tecnici collettore:
Indicatore
Partenze con G 3/4 AG e cono interno secondo DIN
di portala
EN 16313
Raccordo: dado di raccordo 1" IG, a tenuta piatta
Valvola termostatica M30x1,5
Mandata
Valvole di carico e svuotamento 1/2"
Dati tecnici misuratore di portata:
Temperatura d'esercizio ammessa: da -10°C a 70°C
Max. pressione d'esercizio: 6 bar
Valore kvs: 1,23 m³/h
Campo di misura: da 0,5 a 5 l/min
Istruzioni per l'uso
riscaldamento
13007804
