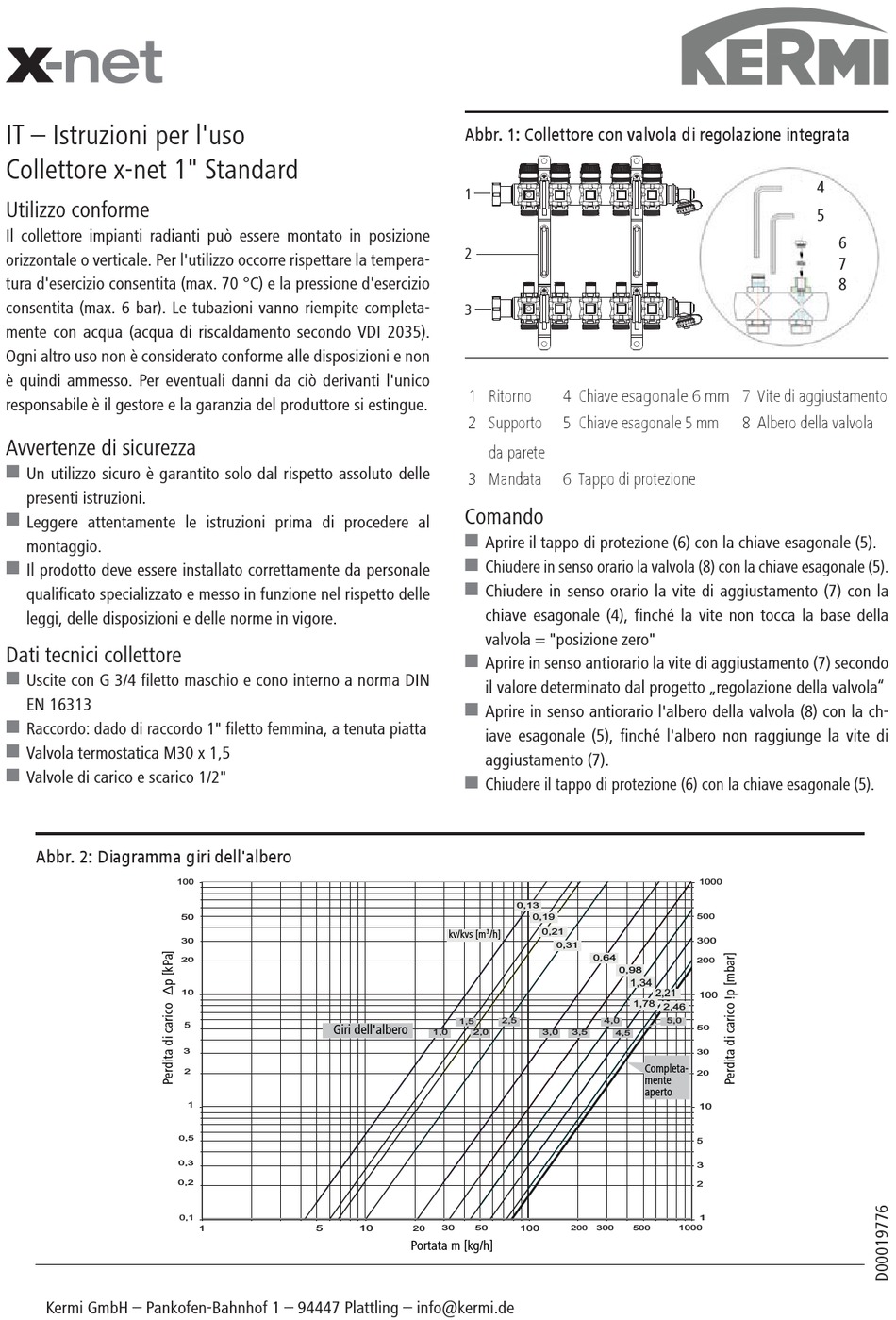

IT – Istruzioni per l'uso
Collettore x-net 1" Standard
Utilizzo conforme
Il collettore impianti radianti può essere montato in posizione
orizzontale o verticale. Per l'utilizzo occorre rispettare la tempera-
tura d'esercizio consentita (max. 70 °C) e la pressione d'esercizio
consentita (max. 6 bar). Le tubazioni vanno riempite completa-
mente con acqua (acqua di riscaldamento secondo VDI 2035).
Ogni altro uso non è considerato conforme alle disposizioni e non
è quindi ammesso. Per eventuali danni da ciò derivanti l'unico
responsabile è il gestore e la garanzia del produttore si estingue.
Avvertenze di sicurezza
W
Un utilizzo sicuro è garantito solo dal rispetto assoluto delle
presenti istruzioni.
W
Leggere attentamente le istruzioni prima di procedere al
montaggio.
W
Il prodotto deve essere installato correttamente da personale
qualificato specializzato e messo in funzione nel rispetto delle
leggi, delle disposizioni e delle norme in vigore.
Dati tecnici collettore
W
Uscite con G 3/4 filetto maschio e cono interno a norma DIN
EN 16313
W
Raccordo: dado di raccordo 1" filetto femmina, a tenuta piatta
W
Valvola termostatica M30 x 1,5
W
Valvole di carico e scarico 1/2"
Abbr. 2: Diagramma giri dell'albero
Kermi GmbH – Pankofen-Bahnhof 1 – 94447 Plattling – info@kermi.de
100
50
30
20
10
5
Giri dell'albero
3
2
1
0,5
0,3
0,2
0,1
1
5
Abbr. 1: Collettore con valvola di regolazione integrata
1
2
3
1 Ritorno
2 Supporto
da parete
3 Mandata
Comando
W
Aprire il tappo di protezione (6) con la chiave esagonale (5).
W
Chiudere in senso orario la valvola (8) con la chiave esagonale (5).
W
Chiudere in senso orario la vite di aggiustamento (7) con la
chiave esagonale (4), finché la vite non tocca la base della
valvola = "posizione zero"
W
Aprire in senso antiorario la vite di aggiustamento (7) secondo
il valore determinato dal progetto „regolazione della valvola"
W
Aprire in senso antiorario l'albero della valvola (8) con la ch-
iave esagonale (5), finché l'albero non raggiunge la vite di
aggiustamento (7).
W
Chiudere il tappo di protezione (6) con la chiave esagonale (5).
0,13
kv/kvs [m³/h]
1,5
2,5
1,0
2,0
10
20
30
50
100
Portata m [kg/h]
4 Chiave esagonale 6 mm 7 Vite di aggiustamento
5 Chiave esagonale 5 mm
6 Tappo di protezione
1000
0,19
500
0,21
300
0,31
0,64
200
0,98
1,34
2,21
100
1,78
2,46
4,0
5,0
50
3,0
3,5
4,5
30
Completa-
20
mente
aperto
10
5
3
2
1
200
300
500
1000
4
5
6
7
8
8 Albero della valvola
