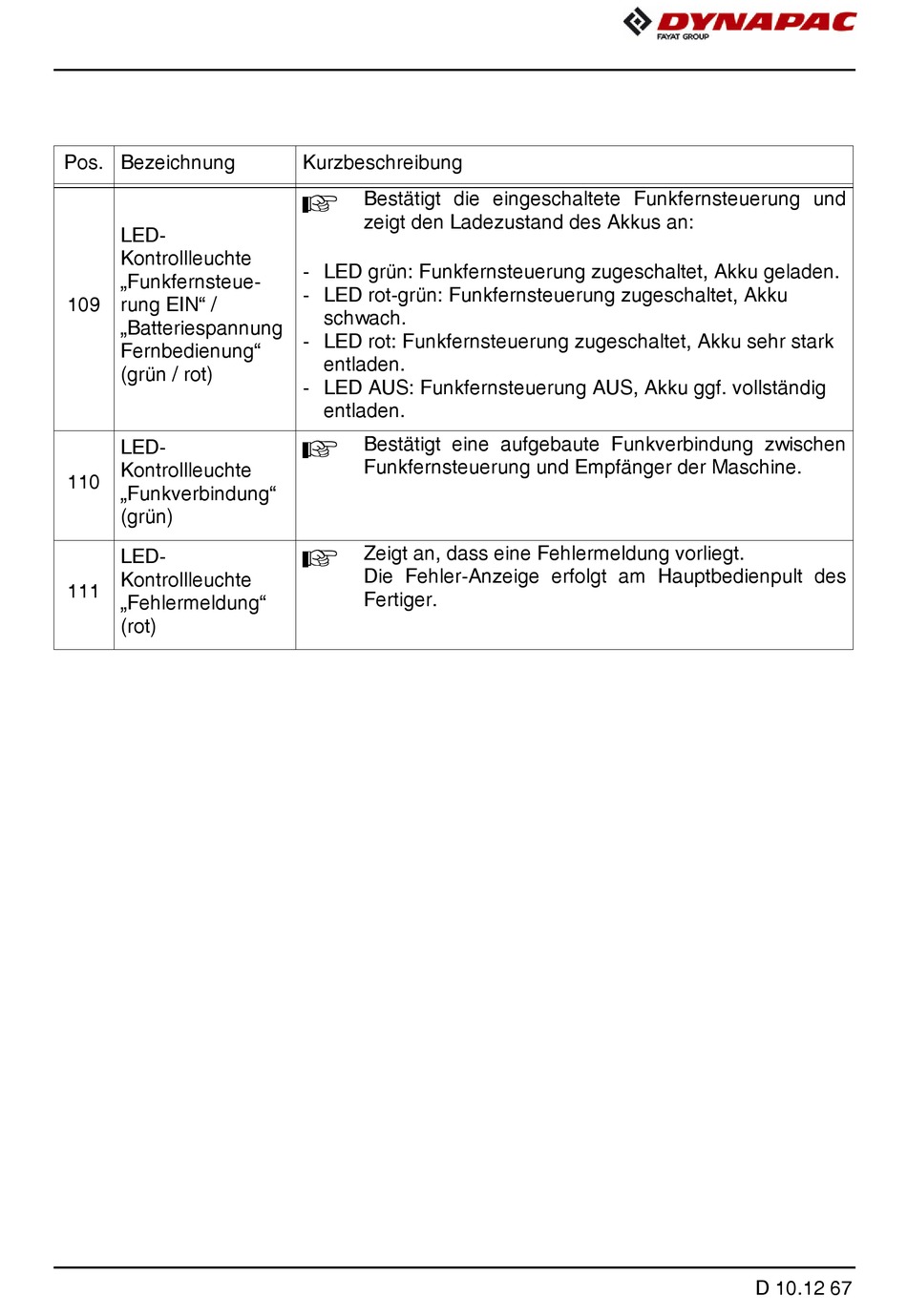

Dynapac F1250CS Bedienung-Wartung Seite 147

Pos. Bezeichnung
LED-
Kontrollleuchte
„Funkfernsteue-
109 rung EIN" /
„Batteriespannung
Fernbedienung"
(grün / rot)
LED-
Kontrollleuchte
110
„Funkverbindung"
(grün)
LED-
Kontrollleuchte
111
„Fehlermeldung"
(rot)
Kurzbeschreibung
Bestätigt die eingeschaltete Funkfernsteuerung und
A
zeigt den Ladezustand des Akkus an:
- LED grün: Funkfernsteuerung zugeschaltet, Akku geladen.
- LED rot-grün: Funkfernsteuerung zugeschaltet, Akku
schwach.
- LED rot: Funkfernsteuerung zugeschaltet, Akku sehr stark
entladen.
- LED AUS: Funkfernsteuerung AUS, Akku ggf. vollständig
entladen.
Bestätigt eine aufgebaute Funkverbindung zwischen
A
Funkfernsteuerung und Empfänger der Maschine.
Zeigt an, dass eine Fehlermeldung vorliegt.
A
Die Fehler-Anzeige erfolgt am Hauptbedienpult des
Fertiger.
D 10.12 67
