Bedienungshandbuch
Bedienungshandbuch
ICA302-4DE4.pdf
ICA302-4DE4.pdf
Fahrbetrieb & Wartung
Fahrbetrieb & Wartung
Cummins QSB 4.5
Cummins QSB 4.5
10000116x0A000001 -
10000116x0A000001 -
Übersetzung der Originalanweisungen
Übersetzung der Originalanweisungen

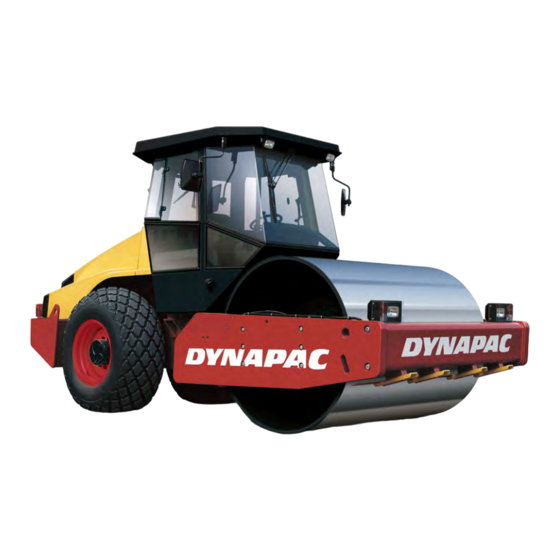

Vibrationswalze
Vibrationswalze
CA302
CA302
Motor
Motor
Seriennummer
Seriennummer
*68X11612*-
*68X11612*-
Recht auf Änderung vorbehalten.
Recht auf Änderung vorbehalten.
Gedruckt in Schweden
Gedruckt in Schweden

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dynapac CA302

Inhaltszusammenfassung für Dynapac CA302

  • Seite 1 Bedienungshandbuch Bedienungshandbuch ICA302-4DE4.pdf ICA302-4DE4.pdf Fahrbetrieb & Wartung Fahrbetrieb & Wartung Vibrationswalze Vibrationswalze CA302 CA302 Motor Motor Cummins QSB 4.5 Cummins QSB 4.5 Seriennummer Seriennummer *68X11612*- *68X11612*- 10000116x0A000001 - 10000116x0A000001 - Übersetzung der Originalanweisungen Übersetzung der Originalanweisungen Recht auf Änderung vorbehalten.
  • Seite 1 Bedienungshandbuch Bedienungshandbuch ICA302-4DE4.pdf ICA302-4DE4.pdf Fahrbetrieb & Wartung Fahrbetrieb & Wartung Vibrationswalze Vibrationswalze CA302 CA302 Motor Motor Cummins QSB 4.5 Cummins QSB 4.5 Seriennummer Seriennummer *68X11612*- *68X11612*- 10000116x0A000001 - 10000116x0A000001 - Übersetzung der Originalanweisungen Übersetzung der Originalanweisungen Recht auf Änderung vorbehalten.
  • Seite 3 Inhaltsverzeichnis Einführung..........................1 Die Maschine ....................1 Einsatzmöglichkeiten .................. 1 Warnsymbole ....................1 Sicherheitsinformationen................1 Allgemeines....................2 CE-Kennzeichnung und Konformitätserklärung .......... 3 Sicherheit - Allgemeine Anweisungen ..................5 Sicherheit im Fahrbetrieb......................7 Kantenfahren....................7 Neigung....................... 7 Sicherheit (Zubehör) ........................ 9 Abstreiferschild....................
  • Seite 4 Gewichte und Flüssigkeitsmengen ............18 Betriebsleistung..................18 Allgemeines....................19 Anzugsmoment ..................20 ROPS - Schrauben ................... 21 Hydraulikanlage ..................21 Klimaanlage (ACC) (Zubehör)..............21 Maschinenbeschreibung ......................23 Kennzeichnung......................23 Produktidentifikationsnummer am Rahmen ..........23 Maschinenschild..................23 Erklärung der 17-stelligen PIN-Seriennummer ......... 24 Motorschild....................
  • Seite 5 Relais in der Kabine .................. 41 Bedienung..........................43 Vor dem Anlassen ....................43 Batterietrennschalter - Einschalten ............43 Fahrersitz - Einstellen ................43 Bedieneinheit - Einstellung................ 44 Fahrersitz in der Kabine - Einstellung ............44 Instrumente und Leuchten - Kontrolle ............45 Feststellbremse - Kontrolle ...............
  • Seite 6 Langzeitiges Parken ......................57 Motor ......................57 Batterie...................... 57 Luftfiltereinheit, Abgasrohr ................ 57 Kraftstofftank ..................... 57 Hydrauliktank .................... 57 Reifen (Allwetter)..................57 Lenkzylinder, Scharniere usw..............58 Hauben, Schutzplane................58 Verschiedenes ........................59 Anheben ........................59 Verriegelung des Knickgelenks..............59 Anheben der Walze...................
  • Seite 7 Wartung - Wartungsplan ......................73 Service- und Kontrollpunkte ..............73 Allgemeines....................74 Alle 10 Betriebsstunden (täglich) .............. 74 Nach den ERSTEN 50 Betriebsstunden ........... 74 Alle 50 Betriebsstunden (wöchentlich) ............75 Alle 250 Betriebsstunden (monatlich) ............75 Alle 500 Betriebsstunden (vierteljährlich)..........76 Alle 1000 Betriebsstunden (halbjährlich)...........
  • Seite 8 Abstreiferschild - (Zubehör) - Schmierung.................... 89 Wartung - alle 250 Stunden ....................91 Hinterachsdifferential - Kontrolle des Ölstands ......... 91 Planetengetriebe der Hinterachse - Kontrolle des Ölstands ..... 92 Bandagengetriebe - Kontrolle des Ölstands ..........92 Bandagenkassette - Ölstandkontrolle ............93 Bandagenkassette - Reinigung der Belüftungsschraube ......
  • Seite 9 Wartung - 2000 Std......................109 Hydrauliktank - Ölwechsel............... 109 Bandagenkassette - Ölwechsel............... 110 Bandagengetriebe - Ölwechsel ............... 111 Vor-/Rückwärtsfahrhebel - Schmierung..................111 Lenkeinrichtung - Kontrolle ..............112 Klimaanlage (Zubehör) - Überholung ................... 112 Kompressor - Kontrolle (Zubehör)............113 Trockenfilter - Kontrolle ................114 2012-04-12 ICA302-4DE4.pdf .
  • Seite 10 ICA302-4DE4.pdf 2012-04-12 . 0 - g...

  • Seite 11: Einführung

    Einführung Einführung Die Maschine Die CA302 gehört zu den mittelschweren Bodenverdichtungswalzen von Dynapac. Diese Maschine ist in D- (Glattmantelwalze) und PD-Ausführung (Stampffußwalze) erhältlich. Einsatzmöglichkeiten Die PD-Ausführung kommt vor allem beim Verdichten von bindigen Böden und verwittertem Gestein zum Einsatz. Es können alle Arten von Trag- und Verstärkungsschichten bis zu großer Tiefe verdichtet...

  • Seite 12: Allgemeines

    Einführung Das zusammen mit der Maschine gelieferte Das zusammen mit der Maschine gelieferte Sicherheitshandbuch muss von allen Bedienern Sicherheitshandbuch muss von allen Bedienern der Walze gelesen werden. Immer die der Walze gelesen werden. Immer die Sicherheitsanweisungen befolgen. Das Sicherheitsanweisungen befolgen. Das Handbuch nicht von der Maschine entfernen.

  • Seite 13: Ce-Kennzeichnung Und Konformitätserklärung

    Einführung Zusätzliche Anweisungen für den Motor finden Zusätzliche Anweisungen für den Motor finden Sie im Handbuch des Motorherstellers. Sie im Handbuch des Motorherstellers. CE-Kennzeichnung und Konformitätserklärung (Gilt für in der EU/EWG vermarktete Maschinen) Diese Maschine verfügt über eine CE-Kennzeichnung. Diese Kennzeichnung bestätigt, dass die Maschine die grundlegenden Gesundheits- und Sicherheitsanforderungen gemäß...
  • Seite 14 Einführung ICA302-4DE4.pdf 2012-04-12...
  • Seite 15 Sicherheit - Allgemeine Anweisungen Sicherheit - Allgemeine Anweisungen (Lesen Sie hierzu auch das Sicherheitshandbuch.) Der Walzenführer muss mit dem Inhalt der FAHRANLEITUNG gut vertraut Der Walzenführer muss mit dem Inhalt der FAHRANLEITUNG gut vertraut sein, bevor die Walze gestartet wird. sein, bevor die Walze gestartet wird.

  • Seite 16: Sicherheit - Allgemeine Anweisungen

    17. Es dürfen an der Walze keine Änderungen vorgenommen werden, die die Sicherheit beeinträchtigen. Änderungen bedürfen der vorherigen, Sicherheit beeinträchtigen. Änderungen bedürfen der vorherigen, schriftlichen Genehmigung von Dynapac. schriftlichen Genehmigung von Dynapac. 18. Die Walze nicht in Betrieb nehmen, bevor die normale Betriebstemperatur 18.
  • Seite 17 Sicherheit im Fahrbetrieb Sicherheit im Fahrbetrieb Kantenfahren Beim Fahren an Kanten müssen sich mindestens 2/3 der Bandagenbreite auf einem Untergrund mit voller Tragfähigkeit befinden. Daran denken, dass der Schwerpunkt der Daran denken, dass der Schwerpunkt der Maschine beim Lenkeinschlag nach außen Maschine beim Lenkeinschlag nach außen versetzt wird.

  • Seite 18: Sicherheit Im Fahrbetrieb

    Sicherheit im Fahrbetrieb ICA302-4DE4.pdf 2012-04-12...

  • Seite 19: Sicherheit (Zubehör)

    Sicherheit (Zubehör) Sicherheit (Zubehör) Abstreiferschild Während des Arbeitsablaufs muss der Fahrer Während des Arbeitsablaufs muss der Fahrer sich davon überzeugen, dass sich keine sich davon überzeugen, dass sich keine Personen im Arbeitsbereich aufhalten. Personen im Arbeitsbereich aufhalten. Darauf achten, dass das Abstreiferschild beim Darauf achten, dass das Abstreiferschild beim Fahren mit Schild in angehobener Stellung Fahren mit Schild in angehobener Stellung...
  • Seite 20 Sicherheit (Zubehör) Klimaanlage Das in dieser Anleitung beschriebene System ist vom Typ ACC (Automatische Temperaturregelung). Das System enthält Kühlmittel unter Druck. Es Das System enthält Kühlmittel unter Druck. Es ist verboten, Kühlmittel in die Atmosphäre ist verboten, Kühlmittel in die Atmosphäre abzulassen.
  • Seite 21 Spezielle Anweisungen Spezielle Anweisungen Standardöle und andere empfohlene Öle und Flüssigkeiten Vor der Auslieferung werden alle Systeme und Komponenten werkseitig mit den in der Schmiermittelspezifikation genannten Ölen und Flüssigkeiten gefüllt. Diese eignen sich für Umgebungstemperaturbereiche von -15 °C bis +40 °C (5 °F - 104 °F).

  • Seite 22: Spezielle Anweisungen

    Spezielle Anweisungen Keine Hochdruckreinigung an Keine Hochdruckreinigung an Armaturenbrett/Anzeige vornehmen. Armaturenbrett/Anzeige vornehmen. Keine Reinigungsmittel verwenden, die Keine Reinigungsmittel verwenden, die elektrische Teile beschädigen können oder elektrische Teile beschädigen können oder leitend sind. leitend sind. In bestimmten Fällen sind im Motorraum ein In bestimmten Fällen sind im Motorraum ein elektrischer Steuerhebel und eine dazugehörige elektrischer Steuerhebel und eine dazugehörige...

  • Seite 23: Handhabung Der Batterie

    Spezielle Anweisungen Handhabung der Batterie Beim Ausbau der Batterien immer das Beim Ausbau der Batterien immer das Minuskabel zuerst abklemmen. Minuskabel zuerst abklemmen. Beim Einbau der Batterien immer das Pluskabel Beim Einbau der Batterien immer das Pluskabel zuerst anklemmen. zuerst anklemmen. Verbrauchte Batterien immer umweltgerecht Verbrauchte Batterien immer umweltgerecht entsorgen.
  • Seite 24 Spezielle Anweisungen ICA302-4DE4.pdf 2012-04-12...

  • Seite 25: Technische Daten

    Technische Daten Technische Daten Vibrationen - Fahrersitz (ISO 2631) Die Vibrationspegel werden in Übereinstimmung mit dem in der EG-Richtlinie 2000/14/EG Die Vibrationspegel werden in Übereinstimmung mit dem in der EG-Richtlinie 2000/14/EG beschriebenen Betriebszyklus für Maschinen gemessen, die für den EG-Markt bestimmt beschriebenen Betriebszyklus für Maschinen gemessen, die für den EG-Markt bestimmt sind, und zwar mit eingeschalteter Vibration, auf weichem Polymerboden und mit dem sind, und zwar mit eingeschalteter Vibration, auf weichem Polymerboden und mit dem...

  • Seite 26: Dimensionen, Seitenansicht

    Technische Daten Dimensionen, Seitenansicht Abmessungen Abmessungen Zoll Zoll Achsstand, Bandage und Rad Achsstand, Bandage und Rad 2879 2879 113,3 113,3 Länge, serienmäßig ausgerüstete Walze Länge, serienmäßig ausgerüstete Walze 5550 5550 Höhe mit ROPS (D) Höhe mit ROPS (D) 2972 2972 Höhe mit ROPS (PD) Höhe mit ROPS (PD) 2985...

  • Seite 27: Abmessungen, Draufsicht

    Technische Daten Abmessungen, Draufsicht Abmessungen Abmessungen Zoll Zoll Breite, serienmäßig ausgerüstete Walze Breite, serienmäßig ausgerüstete Walze 2384 2384 93,85 93,85 Überhang, linke Rahmenseite Überhang, linke Rahmenseite Überhang, rechte Rahmenseite Überhang, rechte Rahmenseite Wenderadius, außen Wenderadius, außen 5400 5400 212,6 212,6 Wenderadius, innen Wenderadius, innen 3100...
  • Seite 28 Technische Daten Gewichte und Flüssigkeitsmengen Gewicht Gewicht Betriebsgewicht mit ROPS (EN500) Betriebsgewicht mit ROPS (EN500) 12600 kg 12600 kg 27783 lbs 27783 lbs Betriebsgewicht mit ROPS (EN500) Betriebsgewicht mit ROPS (EN500) 12500 kg 12500 kg 27562 lbs 27562 lbs (PD) (PD) Betriebsgewicht ohne ROPS (D) Betriebsgewicht ohne ROPS (D)
  • Seite 29 Technische Daten Allgemeines Dieselmotor Dieselmotor Hersteller/Modell Hersteller/Modell Cummins QSB 4.5 Cummins QSB 4.5 Turbodiesel mit Turbodiesel mit Wasserkühlung mit Wasserkühlung mit Nachkühler Nachkühler Leistung (SAE J1995) Leistung (SAE J1995) 93 kW 93 kW 126 PS 126 PS Motordrehzahl, Leerlauf Motordrehzahl, Leerlauf 900 U/min 900 U/min Motordrehzahl, Be- und Entladung...
  • Seite 30 Technische Daten Anzugsmoment Anzugsmoment in Nm (lbf.ft) für geölte oder trockene Schrauben beim Anzug mit Drehmomentschlüssel Metrisches Schraubennormalgewinde, blank verzinkt Festigkeitsklasse: 8.8, geölt 8.8, geölt 8.8, trocken 10.9, geölt 8.8, trocken 10.9, geölt 10.9, 10.9, 12.9, geölt 12.9, geölt 12,9, 12,9, Gewinde Gewinde...

  • Seite 31: Rops - Schrauben

    Technische Daten ROPS-Schrauben, die mit einem ROPS-Schrauben, die mit einem Drehmomentschlüssel angezogen werden, Drehmomentschlüssel angezogen werden, müssen trocken sein. müssen trocken sein. ROPS - Schrauben Schraubengröße: Schraubengröße: M24 (PN 904562) M24 (PN 904562) Festigkeitsklasse: Festigkeitsklasse: 10,9 10,9 Anziehmoment: Anziehmoment: 800 Nm (mit Dacromet 800 Nm (mit Dacromet behandelt) behandelt)
  • Seite 32 Technische Daten ICA302-4DE4.pdf 2012-04-12...

  • Seite 33: Produktidentifikationsnummer Am Rahmen

    Maschinenbeschreibung Maschinenbeschreibung Kennzeichnung Produktidentifikationsnummer am Rahmen Die Maschinen-PIN (Produktidentifikationsnummer) (1) ist auf der rechten Ecke des Frontrahmens oder der Oberkante der rechten Rahmenseite eingestanzt. Abb. Vorderrahmen 1. PIN Maschinenschild Das Typenschild der Maschine (1) ist am Lenkgelenk, an der linken Seite des vorderen Rahmens befestigt. Auf diesem Schild stehen Name und Adresse des Herstellers, der Maschinentyp, die PIN (Produktidentifikationsnummer bzw.

  • Seite 34: Maschinenbeschreibung

    Maschinenbeschreibung Erklärung der 17-stelligen PIN-Seriennummer A= Hersteller 00123 00123 V 0 A 123456 V 0 A 123456 B= Familie/Modell C D E F C D E F C= Kontrollbuchstabe D= Keine Kodierung E= Produktionseinheit F= Seriennummer Motorschild Das Motortypenschild (1) ist oben auf dem Motor angebracht.

  • Seite 35: Aufkleber

    Maschinenbeschreibung Aufkleber Platzierung - Schilder 2, 3 1. Warnung, 1. Warnung, 4700903422 4700903422 Warnung, Warnung, 4700908229 4700908229 13. Schallleistung- 13. Schallleistung- 4700791277 4700791277 Klemmbereich Klemmbereich Verriegelung Verriegelung spegel spegel 2. Warnung vor 2. Warnung vor 4700903423 4700903423 Warnung, giftiges Warnung, giftiges 4700904165 4700904165 14.

  • Seite 36: Sicherheitsaufkleber

    Maschinenbeschreibung Sicherheitsaufkleber Immer sicherstellen, dass alle Sicherheitsaufkleber vollständig lesbar sind, und jeglichen Schmutz entfernen oder neue Schilder bestellen, wenn die vorhandenen nicht mehr lesbar sind. Dazu die auf jedem Schild angegebene Artikelnummer verwenden. 4700903422 Warnung – Klemmzone, Knickgelenk/Bandage Halten Sie gebührenden Abstand zum Klemmbereich.
  • Seite 37 Maschinenbeschreibung 4700903459 Warnung – Bedienungshandbuch Der Fahrer muss vor Inbetriebnahme der Maschine die Sicherheits-, Betriebs- und Wartungsanleitung der Maschine gelesen haben. 4700908229 Warnung – Quetschgefahr Die Knicklenkung muss während des Hebens verriegelt sein. Lesen Sie hierzu das Bedienungshandbuch. 4700904165 Warnung - Giftiges Gas (Zubehör, ACC) Die Bedienungsanleitung lesen.
  • Seite 38 Maschinenbeschreibung Informationsaufkleber Schallleistungspegel Schallleistungspegel Dieselkraftstoff Dieselkraftstoff Hebepunkt Hebepunkt Hubschild Hubschild Handbuchfach Handbuchfach Batterietrennschalter Batterietrennschalter Hydrauliköl Hydrauliköl Biologisch abbaubares Biologisch abbaubares Befestigungspunkt Befestigungspunkt Hydrauliköl Hydrauliköl Schallleistungspegel Schallleistungspegel Reifendruck Reifendruck LN-Ausführung LN-Ausführung ICA302-4DE4.pdf 2012-04-12...

  • Seite 39: Position - Instrumente Und Bedienelemente

    Maschinenbeschreibung Instrumente/Steuerungen Position - Instrumente und Bedienelemente Abb. Instrumente und Armaturenbrett Startschalter Startschalter Drehzahl-/Frequenzwähler Drehzahl-/Frequenzwähler Arbeitsbeleuchtung Arbeitsbeleuchtung Rundumwarnleuchte Rundumwarnleuchte Fahrtrichtungsanzeiger Fahrtrichtungsanzeiger Warnblinker Warnblinker Fernlichtschalter Fernlichtschalter Parkleuchte/Abblendlichtschalter Parkleuchte/Abblendlichtschalter Fehleranzeige für Anti-Schlupf-Regelung Fehleranzeige für Anti-Schlupf-Regelung Voltmeter Voltmeter Hydrauliköltemperatur Hydrauliköltemperatur Motoröltemperatur Motoröltemperatur Motordrehzahl/Vibrationsfrequenz Motordrehzahl/Vibrationsfrequenz Verdichtungsmesser/Geschwindigkeitsanzeige (siehe Pos.

  • Seite 40: Position - Armaturenbrett Und Bedienelemente

    Maschinenbeschreibung Position - Armaturenbrett und Bedienelemente Abb. Armaturenbrett Betriebsstundenzähler Betriebsstundenzähler Warnleuchte, Kraftstofffüllstand Warnleuchte, Kraftstofffüllstand Bremswarnleuchte Bremswarnleuchte Geschwindigkeitswähler, Bandage/Räder Geschwindigkeitswähler, Bandage/Räder (Zubehör) (Zubehör) Warnleuchte, Motoröldruck Warnleuchte, Motoröldruck Geschwindigkeitswähler, Räder Geschwindigkeitswähler, Räder Warnleuchte, Hydraulikölfilter Warnleuchte, Hydraulikölfilter Notbremse Notbremse Warnleuchte, Luftfilter Warnleuchte, Luftfilter Vibration Ein/Aus Vibration Ein/Aus Warnleuchte, Batterieladung...

  • Seite 41: Funktionsbeschreibung

    Maschinenbeschreibung Funktionsbeschreibung Nr. Bezeichnung Nr. Bezeichnung Symbol Symbol Funktion Funktion Anlasserschalter Anlasserschalter Der elektrische Stromkreis ist unterbrochen. Der elektrische Stromkreis ist unterbrochen. Alle Instrumente und elektrischen Bedienelemente Alle Instrumente und elektrischen Bedienelemente werden mit Strom versorgt. werden mit Strom versorgt. Anlasser wird betätigt.
  • Seite 42 Maschinenbeschreibung Nr. Bezeichnung Nr. Bezeichnung Symbol Symbol Funktion Funktion Kraftstoffanzeige Kraftstoffanzeige Zeigt die Füllhöhe im Kraftstofftank an. Zeigt die Füllhöhe im Kraftstofftank an. Vorglühlampe Vorglühlampe Leuchtet, wenn der Vorglühvorgang des Dieselmotors Leuchtet, wenn der Vorglühvorgang des Dieselmotors andauert und der Anlasserschalter in Stellung I steht. andauert und der Anlasserschalter in Stellung I steht.
  • Seite 43 Maschinenbeschreibung Nr. Bezeichnung Nr. Bezeichnung Symbol Symbol Funktion Funktion Warnleuchte, Warnleuchte, Wenn die Warnleuchte leuchtet, ist das Hydrauliköl zu Wenn die Warnleuchte leuchtet, ist das Hydrauliköl zu Hydrauliköltemperatur Hydrauliköltemperatur warm. warm. Die Walze nicht fahren, sondern den Motor im Leerlauf Die Walze nicht fahren, sondern den Motor im Leerlauf laufen lassen, damit das Öl abkühlt, und den Fehler laufen lassen, damit das Öl abkühlt, und den Fehler...
  • Seite 44 Maschinenbeschreibung Nr. Bezeichnung Nr. Bezeichnung Symbol Symbol Funktion Funktion Feststellbremse Ein/Aus Feststellbremse Ein/Aus Durch Drehen wird die Feststellbremse aktiviert, die Durch Drehen wird die Feststellbremse aktiviert, die Maschine stoppt mit laufendem Motor. Beim Halten Maschine stoppt mit laufendem Motor. Beim Halten auf Neigungen immer die Feststellbremse auf Neigungen immer die Feststellbremse aktivieren.

  • Seite 45: Bedienelemente In Der Kabine

    Maschinenbeschreibung Bedienelemente in der Kabine 1 2 3 4 5 Verbandskasten (Zubehör) Abb. Kabinendecke, vorn Abb. Kabine, rechte Seite (mit Abb. Kabine, rechte Seite Klimaanlage als Zubehör) Abb. Kabinendecke, hinten Abb. Kabine, hinten 2012-04-12 ICA302-4DE4.pdf...

  • Seite 46: Funktionsbeschreibung Der Instrumente Und Bedienelemente In Der Kabine

    Maschinenbeschreibung Funktionsbeschreibung der Instrumente und Bedienelemente in der Kabine Bezeichnung Bezeichnung Symbol Symbol Funktion Funktion Arbeitsbeleuchtung vorn, Schalter Arbeitsbeleuchtung vorn, Schalter Eindrücken, um die vordere Arbeitsbeleuchtung Eindrücken, um die vordere Arbeitsbeleuchtung einzuschalten. einzuschalten. Arbeitsbeleuchtung hinten, Schalter Arbeitsbeleuchtung hinten, Schalter Eingedrücken, um die hintere Eingedrücken, um die hintere Arbeitsbeleuchtung einzuschalten.

  • Seite 47: Elektrische Anlage

    Maschinenbeschreibung Elektrische Anlage Sicherungen Das elektrische Regel- und Kontrollsystem ist mit 27 Sicherungen und 12 Relais abgesichert. Die Anzahl hängt von der Menge des an der Maschine angebrachten Zubehörs ab. Die vier Sicherungsdosen (1) und Relais sitzen hinter dem unteren Armaturenblech. Zum Öffnen des Bleches die vier Schnellschrauben (2) um eine 1/4-Umdrehung gegen den Uhrzeigersinn drehen.
  • Seite 48 Maschinenbeschreibung Sicherungen Die Abbildung zeigt die Position der Sicherungen. In der nachstehenden Tabelle sind Amperestärke und Funktion der einzelnen Sicherungen aufgeführt. Sämtliche Sicherungen sind vom Flachstifttyp. Fahrtenschreiber und Speicher für das Radio sind am Batterietrennschalter mit 0,5 bzw. 3 A abgesichert. Abb.

  • Seite 49: Sicherungen In Der Kabine

    Maschinenbeschreibung Sicherungen in der Kabine Die elektrische Anlage in der Kabine hat eine eigene Sicherungsdose, die sich im vorderen Teil auf der rechten Seite der Kabinendecke befindet. Abb. Sicherungsdose an der Die Abbildung zeigt die Amperestärke und Funktion Kabinendecke der verschiedenen Sicherungen. 1.

  • Seite 50: Sicherungen Am Batterietrennschalter

    Maschinenbeschreibung Sicherungen am Batterietrennschalter Anordnung der Sicherungen am Batterietrennschalter im Motorraum. QSB-Motor (Zündung) QSB-Motor (Zündung) Diagnoselampen, Motor Diagnoselampen, Motor ECM-Elektronik ECM-Elektronik 30 A 30 A Netzsteckdose 12 V Netzsteckdose 12 V 10 A 10 A Abb. Motorraum 1. QSB-Motor (Zündung) 2. Diagnoselampen Motor 3. ECM-Elektronik 4.
  • Seite 51 Maschinenbeschreibung Relais in der Kabine Zum Austauschen der Relais für den Lüfter der Klimaanlage, für den Kondensatorlüfter an der Kabinendecke und für das Radio muss das Armaturenbrett (1) abgenommen werden. Abb. Kabinendecke, vorn 1. Armaturenbrett 2. K30 Relais für den Lüfter der Klimaanlage 3.
  • Seite 52 Maschinenbeschreibung ICA302-4DE4.pdf 2012-04-12...

  • Seite 53: Bedienung

    Bedienung Bedienung Vor dem Anlassen Batterietrennschalter - Einschalten Nicht die tägliche Wartung vergessen. Siehe Wartungsanleitung. Der Batterietrennschalter ist im Motorraum angebracht. Den Schlüssel (1) in die Stellung Ein drehen. Die gesamte Walze wird nun mit Strom versorgt. Die Motorhaube muss während der Fahrt Die Motorhaube muss während der Fahrt unverschlossen sein, um bei Bedarf die unverschlossen sein, um bei Bedarf die...

  • Seite 54: Bedieneinheit - Einstellung

    Bedienung Bedieneinheit - Einstellung Die Bedieneinheit hat zwei Einstellmöglichkeiten: Herumschwenken und Lenksäulenneigung. Herumschwenken ist möglich, wenn der Handgriff (1) nach oben gezogen wird. Die Lenksäulenneigung kann durch Lösen des Sicherungshebels (3) justiert werden. Danach wird die Lenksäule in der neuen Position gesichert. Der Sitz hat folgende Einstellmöglichkeiten: - Längeneinstellung (3) - Rückenlehnenneigung (4)

  • Seite 55: Instrumente Und Leuchten - Kontrolle

    Bedienung Instrumente und Leuchten - Kontrolle Den Schalter (1) in die mittlere Stellung drehen. Nun sollten alle Warnleuchten ca. 5 Sekunden lang leuchten und der Summer ertönen. Während dieser Zeit kontrollieren, ob alle Warnleuchten leuchten. Kontrollieren, ob das Voltmeter (10) bis auf mindestens 12 Volt ausschlägt und ob die Kraftstoffanzeige (15) etwas anzeigt.

  • Seite 56: Verriegelung

    Bedienung Verriegelung Die Walze ist mit einer Verriegelung ausgestattet. Der Dieselmotor wird nach 4 Sekunden ausgeschaltet, wenn sich der Fahrer vom Fahrersitz erhebt. Dies geschieht unabhängig davon, ob sich der Vor-/Rückwärtsfahrhebel in Neutral- oder Fahrstellung befindet. Wenn die Feststellbremse betätigt ist, stoppt der Motor nicht.

  • Seite 57: Abstreiferschild (Zubehör)

    Bedienung Sicht Vor dem Start dafür sorgen, dass die Sicht nach vorn und nach hinten gut ist. Alle Kabinenscheiben müssen sauber und die Rückspiegel richtig eingestellt sein. Abb. Sicht Abstreiferschild (Zubehör) Darauf achten, dass das Abstreiferschild beim Darauf achten, dass das Abstreiferschild beim Fahren mit Schild in angehobener Stellung immer Fahren mit Schild in angehobener Stellung immer mit dem Sicherungssplint (1) gesichert wird.

  • Seite 58: Start Des Motors

    Bedienung Starten Start des Motors Den Notbremsknopf (37) herausziehen und die Feststellbremse (42) aktivieren. Vor-/Rückwärtsfahrhebel (39) in Neutralstellung stellen. Der Dieselmotor kann nicht angelassen werden, wenn sich der Hebel in einer anderen Stellung befindet. Amplitudenwählschalter (24) für kleine/große Vibrationseinstellung auf O stellen. Den Drehzahlregler (23) auf Leerlauf stellen.

  • Seite 59: Fahren Der Walze

    Bedienung Bedienung Fahren der Walze Die Maschine darf unter keinen Umständen vom Die Maschine darf unter keinen Umständen vom Boden aus gefahren werden. Der Fahrer muss Boden aus gefahren werden. Der Fahrer muss immer auf dem Fahrersitz sitzen. immer auf dem Fahrersitz sitzen. Drehzahlregler (23) in die Stellung für 2.200 U/min drehen.
  • Seite 60 Bedienung Den Feststellbremsknopf (42) deaktivieren und Den Feststellbremsknopf (42) deaktivieren und 35 36 kontrollieren, ob die Warnleuchte der kontrollieren, ob die Warnleuchte der Feststellbremse jetzt erloschen ist. Beachten, dass Feststellbremse jetzt erloschen ist. Beachten, dass die Walze jederzeit losrollen kann, vor allem wenn die Walze jederzeit losrollen kann, vor allem wenn sie sich an einem Hang befindet.
  • Seite 61 Bedienung Beim Fahren kontrollieren, ob alle Anzeigeinstrumente normale Werte anzeigen. Bei unnormalen Werten oder wenn der Summer ertönt, sind Walze und Dieselmotor sofort zu stoppen. Evtl. entdeckte Fehler beseitigen, siehe auch Kapitel zur Wartung und Motorhandbuch. Wenn die Warnleuchte für den Luftfilter (30) Wenn die Warnleuchte für den Luftfilter (30) während des Fahrens aufleuchtet (wenn der während des Fahrens aufleuchtet (wenn der...

  • Seite 62: Amplitude/Frequenz - Umstellung

    Bedienung Fahren auf schwierigen Oberflächen (Zubehör) Antrieb, Bandage/Räder Wenn die Maschine blockieren sollte und mit einem Bandagenantrieb mit zwei Geschwindigkeiten ausgestattet ist, den Antriebsknopf wie abgebildet einstellen. Falls die Bandage durchdreht: Den Knopf (35) in Stellung 2 drehen. Falls die Hinterräder durchdrehen: Den Knopf (35) in Stellung 3 drehen.

  • Seite 63: Manuelle Vibration - Einschalten

    Bedienung Manuelle Vibration - Einschalten Bei stillstehender Walze darf die Vibration nicht Bei stillstehender Walze darf die Vibration nicht eingeschaltet werden, da sowohl Untergrund als eingeschaltet werden, da sowohl Untergrund als auch Maschine beschädigt werden könnten. auch Maschine beschädigt werden könnten. Das Ein-/Ausschalten der Vibration erfolgt mit dem Schalter (38) an der Vorderseite des Vor-/Rückwärtsfahrhebels.

  • Seite 64: Normale Bremsung

    Bedienung Normale Bremsung Den Schalter (38) zum Ausschalten der Vibration drücken. Die Walze anhalten, indem der Vor-/Rückwärtsfahrhebel (39) in Neutralstellung gestellt wird. Den Drehzahlregler in Leerlaufstellung zurückdrehen, und den Motor zur Abkühlung einige Minuten im Leerlauf laufen lassen. Beim Start und beim Fahren mit kalter Maschine Beim Start und beim Fahren mit kalter Maschine Abb.

  • Seite 65: Blockieren Der Bandagen

    Bedienung Parken Blockieren der Bandagen Die Walze nicht bei laufendem Motor verlassen, Die Walze nicht bei laufendem Motor verlassen, ohne den Notbrems-/Feststellbremsknopf ohne den Notbrems-/Feststellbremsknopf einzudrücken. einzudrücken. Sicherstellen, dass die Walze an einem sicheren Sicherstellen, dass die Walze an einem sicheren Ort geparkt wird und andere Straßenteilnehmer Ort geparkt wird und andere Straßenteilnehmer nicht behindert.
  • Seite 66 Bedienung ICA302-4DE4.pdf 2012-04-12...

  • Seite 67: Langzeitiges Parken

    Langzeitiges Parken Langzeitiges Parken Wird die Walze länger als einen Monat Wird die Walze länger als einen Monat abgestellt, sind nachstehende Anweisungen zu abgestellt, sind nachstehende Anweisungen zu befolgen. befolgen. Diese Maßnahmen gelten für längere Nichtbenutzung der Walze über einen Zeitraum von bis zu 6 Monaten Bevor die Walze nach dieser Stillstandzeit wieder in Betrieb genommen wird, sind die folgenden, mit * gekennzeichneten Maßnahmen zu ergreifen.

  • Seite 68: Hauben, Schutzplane

    Langzeitiges Parken Lenkzylinder, Scharniere usw. Lenkgelenk mit Fett schmieren (siehe unter "Alle 50 Betriebsstunden"). Kolbenstange des Lenkzylinders mit Konservierungsfett schmieren. Auch die Scharniere für die Türen zum Motorraum und zur Kabine sowie beide Enden (blanke Teile) des Vor-/Rückwärtsfahrhebels sind einzufetten (siehe unter „Alle 500 Betriebsstunden“).

  • Seite 69: Verriegelung Des Knickgelenks

    Verschiedenes Verschiedenes Anheben Verriegelung des Knickgelenks Bevor die Walze gehoben wird, muss das Bevor die Walze gehoben wird, muss das Knickgelenk gegen ein plötzliches Verdrehen Knickgelenk gegen ein plötzliches Verdrehen verriegelt werden. verriegelt werden. Das Lenkrad in die Stellung für Geradeausfahrt bringen.

  • Seite 70: Entriegelung Des Knickgelenks

    Verschiedenes Entriegelung des Knickgelenks Vor dem Fahren der Walze nicht vergessen, das Vor dem Fahren der Walze nicht vergessen, das Knickgelenk wieder zu entriegeln. Knickgelenk wieder zu entriegeln. Den Verriegelungsarm (1) zurückklappen und mit dem Sperrstift (3) in der Sicherungsöse (4) sichern. Den unteren drahtversehenen Sicherungssplint (2) einsetzen, um den Sperrstift (3) zu sichern.
  • Seite 71 Verschiedenes Alternative 2 Kurze Abschleppstrecke bei nicht funktionierendem Motor Die Bandagen aus Sicherheitsgründen mit Die Bandagen aus Sicherheitsgründen mit Bremsklötzen blockieren, da die Walze ins Rollen Bremsklötzen blockieren, da die Walze ins Rollen 34 mm kommen kann, wenn die Bremsen mechanisch kommen kann, wenn die Bremsen mechanisch gelöst werden.

  • Seite 72: Bandagengetriebebremse (Zubehör)

    Verschiedenes Bandagengetriebebremse (Zubehör) Die Bandagenbremse wird gelöst, indem die beiden Schrauben (5) eingeschraubt werden, bis man Widerstand spürt. Beide Schraube abwechselnd gleich viel einschrauben. Dies ist notwendig, damit der Bremskolben nicht festklemmt. Die Bremsen sind nun gelöst, und Walze kann abgeschleppt werden.
  • Seite 73 Verschiedenes Abschleppen der Walze Beim Abschleppen/Bergen muss die Walze Beim Abschleppen/Bergen muss die Walze gegengebremst werden. Es ist immer eine gegengebremst werden. Es ist immer eine Abschleppstange zu verwenden, da die Walze über Abschleppstange zu verwenden, da die Walze über keine funktionsfähige Bremsen mehr verfügt.

  • Seite 74: Fahranleitung - Zusammenfassung

    Fahranleitung - Zusammenfassung ICA302-4DE4.pdf 2012-04-12...
  • Seite 75 Fahranleitung - Zusammenfassung Fahranleitung - Zusammenfassung Befolgen Sie die SICHERHEITSVORSCHRIFTEN im Sicherheitshandbuch. Befolgen Sie die SICHERHEITSVORSCHRIFTEN im Sicherheitshandbuch. Sicherstellen, dass alle Anleitungen im Abschnitt „Wartungsanleitung“ befolgt Sicherstellen, dass alle Anleitungen im Abschnitt „Wartungsanleitung“ befolgt worden sind. worden sind. Batterietrennschalter auf EIN stellen. Batterietrennschalter auf EIN stellen.
  • Seite 76 Fahranleitung - Zusammenfassung ICA302-4DE4.pdf 2012-04-12...

  • Seite 77: Abnahme Und Lieferinspektion

    Vorbeugende Wartung Vorbeugende Wartung Die Maschine funktioniert nur dann zufriedenstellend mit möglichst niedrigen Kosten, wenn die Wartung genau durchgeführt wird. Im Abschnitt Wartung finden Sie Hinweise zur regelmäßigen Wartung, die an der Maschine durchgeführt werden muss. Die empfohlenen Wartungsintervalle gehen davon aus, dass die Maschine unter normalen Bedingungen für normale Arbeitseinsätze genutzt wird.

  • Seite 78: Vorbeugende Wartung

    Vorbeugende Wartung ICA302-4DE4.pdf 2012-04-12...
  • Seite 79 Wenn die Maschine bei extrem hoher oder Wenn die Maschine bei extrem hoher oder niedriger Außentemperatur gefahren wird, sind niedriger Außentemperatur gefahren wird, sind andere Schmiermittel erforderlich. Siehe andere Schmiermittel erforderlich. Siehe Kapitel 'Spezielle Anweisungen' oder Dynapac Kapitel 'Spezielle Anweisungen' oder Dynapac kontaktieren. kontaktieren. 2012-04-12 ICA302-4DE4.pdf...

  • Seite 80: Wartung - Schmiermittel Und Symbole

    Lufttemperatur -15 °C - +40 °C Lufttemperatur -15 °C - +40 °C Mobil SHC 629 Mobil SHC 629 Dynapac Drum Oil 1000, Dynapac Drum Oil 1000, (5 °F - 104 °F) (5 °F - 104 °F) P/N 4812156456 (5 Liter)
  • Seite 81 Wartung - Schmiermittel und Symbole Wartungssymbole Motor, Ölstand Motor, Ölstand Reifendruck Reifendruck Motor, Ölfilter Motor, Ölfilter Luftfilter Luftfilter Hydrauliktank, Niveau Hydrauliktank, Niveau Batterie Batterie Hydrauliköl, Filter Hydrauliköl, Filter Recycling Recycling Kraftübertragung, Ölstand Kraftübertragung, Ölstand Kraftstofffilter Kraftstofffilter Bandage, Ölstand Bandage, Ölstand Kühlmittelstand Kühlmittelstand Öl für Schmierung...
  • Seite 82 Wartung - Schmiermittel und Symbole ICA302-4DE4.pdf 2012-04-12...

  • Seite 83: Service- Und Kontrollpunkte

    Wartung - Wartungsplan Wartung - Wartungsplan Service- und Kontrollpunkte Abb. Service- und Kontrollpunkte Kühlergrill Kühlergrill Abstreifer Abstreifer Aufhängung des Motors, 4 St. Aufhängung des Motors, 4 St. Ölstand, Dieselmotor Ölstand, Dieselmotor Bandagenöl, Ölstandschraube, Bandagenöl, Ölstandschraube, Förderpumpe, Kraftstoff Förderpumpe, Kraftstoff 2 St. 2 St.

  • Seite 84: Wartung - Wartungsplan

    Wartung - Wartungsplan Allgemeines Die Wartungsmaßnahmen sollten nach der in der Anleitung angegebenen Betriebsstundenzahl durchgeführt werden. Benutzen Sie die täglichen, wöchentlichen Maßnahmen usw. für Wartungsintervalle, bei denen die Anzahl der Betriebsstunden nicht anwendbar ist. Vor dem Nachfüllen von Öl und Kraftstoff oder Vor dem Nachfüllen von Öl und Kraftstoff oder der Kontrolle des Öl- und Kraftstoffstands der Kontrolle des Öl- und Kraftstoffstands...

  • Seite 85: Alle 250 Betriebsstunden (Monatlich)

    Wartung - Wartungsplan Alle 50 Betriebsstunden (wöchentlich) Seitennummer des entsprechenden Abschnitts siehe Inhaltsverzeichnis! Pos. Pos. Maßnahme Maßnahme Anmerkung Anmerkung Abb. Abb. Kontrollieren, ob Schläuche und Anschlüsse dicht sind Kontrollieren, ob Schläuche und Anschlüsse dicht sind Filterelement der Luftfiltereinheit kontrollieren/reinigen Filterelement der Luftfiltereinheit kontrollieren/reinigen Bei Bedarf wechseln Bei Bedarf wechseln Lenkgelenk schmieren...

  • Seite 86: Alle 500 Betriebsstunden (Vierteljährlich)

    Wartung - Wartungsplan Alle 500 Betriebsstunden (vierteljährlich) Seitennummer des entsprechenden Abschnitts siehe Inhaltsverzeichnis! Pos. in Abb. Pos. in Abb. Maßnahme Maßnahme Kommentar Kommentar Kraftstofffilter auswechseln Kraftstofffilter auswechseln Siehe Motorhandbuch Siehe Motorhandbuch Hebel und Gelenkpunkte schmieren Hebel und Gelenkpunkte schmieren Kraftstoff-Vorfilter reinigen. Kraftstoff-Vorfilter reinigen.

  • Seite 87: Alle 2000 Betriebsstunden (Jährlich)

    Wartung - Wartungsplan Alle 2000 Betriebsstunden (jährlich) Seitennummer des entsprechenden Abschnitts siehe Inhaltsverzeichnis! Pos. in Abb. Pos. in Abb. Maßnahme Maßnahme Kommentar Kommentar Hydrauliköl wechseln Hydrauliköl wechseln Hydrauliköl wechseln Hydrauliköl wechseln Öl in der Bandagenkassette wechseln Öl in der Bandagenkassette wechseln Öl in der Bandagenkassette wechseln Öl in der Bandagenkassette wechseln Öl im Bandagengetriebe wechseln...
  • Seite 88 Wartung - Wartungsplan ICA302-4DE4.pdf 2012-04-12...

  • Seite 89: Wartung - Alle 10 Stunden

    Wartung - alle 10 Stunden Wartung - alle 10 Stunden Die Walze auf einer ebenen Fläche parken. Die Walze auf einer ebenen Fläche parken. Falls nicht anders angegeben, sollte während Falls nicht anders angegeben, sollte während der Kontroll- und Einstellungsvorgänge der der Kontroll- und Einstellungsvorgänge der Motor ausgeschaltet und die Motor ausgeschaltet und die...

  • Seite 90: Abstreifer, Stampffußwalze

    Wartung - alle 10 Stunden Abstreifer, Stampffußwalze Die Schrauben lösen (1), dann jeden Abstreiferzahn (2) auf 25 mm zwischen Abstreiferzahn und Bandage einstellen. Jeden Abstreiferzahn (2) zwischen den Stegen zentrieren. Die Schrauben (1) festziehen. Abb. Abstreifer 1. Schrauben 2. Abstreiferzähne (18) Flexible Abstreifer (optional) Die Schrauben (2) lösen.

  • Seite 91: Luftumwälzung - Prüfen

    Wartung - alle 10 Stunden Luftumwälzung - Prüfen Kontrollieren, ob die Kühlluft des Motors durch das Schutzgitter in der Motorhaube frei zirkulieren kann. Zum Öffnen der Motorhaube den Sicherungsarm (1) nach oben drehen. Die Haube hochklappen und vollständig öffnen. Dabei kontrollieren, ob sich die rote Sicherheitssperre an der linken Gasfeder in Sperrlage befindet.

  • Seite 92: Dieselmotor - Kontrolle Des Ölstands

    Wartung - alle 10 Stunden Dieselmotor - Kontrolle des Ölstands Vorsicht vor eventuell heißen Motorteilen und Vorsicht vor eventuell heißen Motorteilen und einem heißen Kühler, wenn der Ölmessstab einem heißen Kühler, wenn der Ölmessstab herausgezogen wird. Es besteht herausgezogen wird. Es besteht Verbrühungsgefahr.
  • Seite 93 Wartung - alle 10 Stunden Kraftstofftank - Auffüllen Den Kraftstofftank täglich bis zur unteren Kante des Einfüllstutzens auffüllen. Es ist Dieselkraftstoff zu verwenden, gemäß Empfehlung des Motorherstellers. Motor ausschalten. Die Tankpistole vor dem Motor ausschalten. Die Tankpistole vor dem Tanken gegen den unisolierten Teil der Walze Tanken gegen den unisolierten Teil der Walze drücken (kurzschließen) und beim Tanken gegen drücken (kurzschließen) und beim Tanken gegen...

  • Seite 94: Bremsen - Kontrolle

    Wartung - alle 10 Stunden Bremsen - Kontrolle Die Bremsfunktion wie folgt kontrollieren: Die Bremsfunktion wie folgt kontrollieren: Kontrollieren der Notbremse Die Walze im Schritttempo vorwärtsfahren. Am Lenkrad festhalten und auf plötzliches Anhalten vorbereitet sein. Den Notbremsknopf (1) drücken. Die Walze stoppt sofort, und der Motor wird ausgeschaltet.
  • Seite 95 Wartung - 50 Std. Wartung - 50 Std. Die Walze auf einer ebenen Fläche parken. Die Walze auf einer ebenen Fläche parken. Falls nicht anders angegeben, sollte während Falls nicht anders angegeben, sollte während der Kontroll- und Einstellungsvorgänge der der Kontroll- und Einstellungsvorgänge der Motor ausgeschaltet und die Motor ausgeschaltet und die Not-/Feststellbremse angezogen sein.

  • Seite 96: Sicherheitsfilter - Wechsel

    Wartung - 50 Std. Sicherheitsfilter - Wechsel Sicherheitsfilter nach jedem dritten Wechsel des Hauptfilters durch einen neuen Filter ersetzen. Zum Wechseln des Sicherheitsfilters (1) den alten Filter aus seiner Halterung ziehen, einen neuen Filter einsetzen und die Luftfiltereinheit in umgekehrter Reihenfolge wieder einbauen.
  • Seite 97 Wartung - 50 Std. Knickgelenk - Schmierung Niemand darf sich im Bereich des Lenkgelenks Niemand darf sich im Bereich des Lenkgelenks aufhalten, wenn der Motor läuft. Wenn die Lenkung aufhalten, wenn der Motor läuft. Wenn die Lenkung betätigt wird, besteht Klemmgefahr. Vor der betätigt wird, besteht Klemmgefahr.

  • Seite 98: Klimaanlage (Zubehör) - Kontrolle

    Wartung - 50 Std. Reifen - Reifendruck - Radmuttern - Festziehen Den Reifendruck mit einem Reifendruckmesser kontrollieren. Wenn die Reifen mit Flüssigkeit gefüllt sind, muss das Luftventil (1) beim Aufpumpen des Reifens auf "12:00 Uhr" stehen (ganz oben). Empfohlener Reifendruck: siehe technische Daten. Reifendruck kontrollieren.
  • Seite 99 Wartung - 50 Std. Bei deutlich geminderter Kühlleistung muss die Kondensatoreinheit (1) hinten in der Kabine gereinigt werden. Auch die Kühleinheit in der Kabine reinigen. Siehe unter "Alle 2000 Betriebsstunden - Klimaanlage- Überholen". Abb. Kabine 1. Kondensatoreinheit Abstreiferschild - (Zubehör) - Schmierung Das Schild immer auf den Boden absenken, wenn Das Schild immer auf den Boden absenken, wenn...
  • Seite 100 Wartung - 50 Std. ICA302-4DE4.pdf 2012-04-12...

  • Seite 101: Wartung - Alle 250 Stunden

    Wartung - alle 250 Stunden Wartung - alle 250 Stunden Die Walze auf einer ebenen Fläche parken. Die Walze auf einer ebenen Fläche parken. Falls nicht anders angegeben, sollte während Falls nicht anders angegeben, sollte während der Kontroll- und Einstellungsvorgänge der der Kontroll- und Einstellungsvorgänge der Motor ausgeschaltet und die Motor ausgeschaltet und die...

  • Seite 102: Planetengetriebe Der Hinterachse - Kontrolle Des Ölstands

    Wartung - alle 250 Stunden Planetengetriebe der Hinterachse - Kontrolle des Ölstands Die Walze mit der Ölstandschraube im Planetengetriebe (1) auf "9:00 Uhr" stellen. Ölstandschraube (1) reinigen sowie herausschrauben und kontrollieren, ob der Ölstand bis zur Unterkante der Ölstandschraubenöffnung reicht. Bei niedrigem Ölstand ist Öl bis zum richtigen Ölstand aufzufüllen.

  • Seite 103: Bandagenkassette - Ölstandkontrolle

    Wartung - alle 250 Stunden Bandagenkassette - Ölstandkontrolle Die Walze auf ebenem Untergrund stellen, mit dem Indikatorstift (1) auf der Innenseite der Bandage in Höhe der Oberseite des Bandagenrahmens. Abb. Bandage, linke Seite 1. Indikatorstift Die Öleinfüllschraube (1) und die Ölstandschraube (3) reinigen.

  • Seite 104: Bandagenkassette - Reinigung Der Belüftungsschraube

    Wartung - alle 250 Stunden Bandagenkassette - Reinigung der Belüftungsschraube Belüftungsöffnung und -schraube der Bandage (1) reinigen. Die Öffnung soll den Überdruck in der Bandage beseitigen. Abb. Bandage 1. Belüftungsschraube Kühler - Kontrolle/Reinigung Kontrollieren, ob die Luft ungehindert durch die Kühler (1), (2) und (3) zirkulieren kann.

  • Seite 105: Bolzenverbindungen - Kontrolle Des Anzugsdrehmoments

    Wartung - alle 250 Stunden Bolzenverbindungen - Kontrolle des Anzugsdrehmoments Lenkpumpe zum Dieselmotor (1) 38 Nm. Hinterachsaufhängung (2) 330 Nm, eingeölt. Motoraufhängung (3). Prüfen, ob sämtliche Schrauben M12 mit 78 Nm festgezogen sind (20 St.). Radmuttern (4). Kontrollieren, ob alle Muttern festgezogen sind;...

  • Seite 106: Batterie - Kontrolle Des Flüssigkeitsstandes

    Wartung - alle 250 Stunden Batterie - Kontrolle des Flüssigkeitsstandes Beim Kontrollieren der Batterie keine offene Beim Kontrollieren der Batterie keine offene Flamme verwenden. Es bildet sich explosives Gas, Flamme verwenden. Es bildet sich explosives Gas, wenn der Generator lädt. wenn der Generator lädt.
  • Seite 107 Wartung - alle 250 Stunden Batteriezelle Zellen-Verschlußkappen (1) entfernen und kontrollieren, ob die Flüssigkeit (2) ca. 10 mm über der Plattenoberkante (3) steht. Die Kontrolle des Flüssigkeitsstands ist bei allen Zellen vorzunehmen. Ist der Flüssigkeitsstand zu niedrig, wird destilliertes 10 mm Wasser bis auf den richtigen Füllstand aufgefüllt.
  • Seite 108 Wartung - alle 250 Stunden Klimaanlage (Zubehör) - Kontrolle Kühlmittelschläuche und Anschlüsse auf Anzeichen eines Ölfilms kontrollieren, der auf eine Kühlmittelleckage hindeutet. Abb. Klimaanlage 1. Kühlmittelschläuche 2. Kondensatoreinheit ICA302-4DE4.pdf 2012-04-12...

  • Seite 109: Kraftstofffilter - Wechsel

    Wartung - 500 Std. Wartung - 500 Std. Die Walze auf einer ebenen Fläche parken. Die Walze auf einer ebenen Fläche parken. Falls nicht anders angegeben, sollte während Falls nicht anders angegeben, sollte während der Kontroll- und Einstellungsvorgänge der der Kontroll- und Einstellungsvorgänge der Motor ausgeschaltet und die Motor ausgeschaltet und die Not-/Feststellbremse angezogen sein.

  • Seite 110: Hebel Und Gelenkpunkte - Schmierung

    Wartung - 500 Std. Hebel und Gelenkpunkte - Schmierung Scharniere der Motorhaube (1) und die Gleitschienen des Fahrersitzes mit Fett schmieren, übrige Gelenkpunkte und Hebel mit Öl schmieren. Die Scharniere der Kabinentüren werden mit Fett geschmiert. Siehe Schmiermittelspezifikation. Abb. Motorhaube 1.

  • Seite 111: Dieselmotor - Öl- Und Filterwechsel

    Wartung - 500 Std. Dieselmotor - Öl- und Filterwechsel Beim Entleeren von warmen Flüssigkeiten und Beim Entleeren von warmen Flüssigkeiten und Ölen sehr vorsichtig vorgehen. Handschuhe und Ölen sehr vorsichtig vorgehen. Handschuhe und Schutzbrille tragen. Schutzbrille tragen. Die Ölablassschraube (1) ist am leichtesten von der Unterseite des Motors zu erreichen.

  • Seite 112: Sitzlagerung - Schmierung

    Wartung - 500 Std. Sitzlagerung - Schmierung Zubehör für Walzen ohne Kabine Die Kette ist ein wichtiges Teil der Lenkung. Die Kette ist ein wichtiges Teil der Lenkung. Abdeckung (5) lösen, so dass der Schmiernippel (1) zugänglich wird. Drehlagerung des Fahrersitzes mit drei Pumpenhüben auf einer Handfettpresse schmieren.

  • Seite 113: Hydraulikölfilter - Austausch

    Wartung - alle 1000 Stunden Wartung - alle 1000 Stunden Die Walze auf einer ebenen Fläche parken. Die Walze auf einer ebenen Fläche parken. Falls nicht anders angegeben, sollte während Falls nicht anders angegeben, sollte während der Kontroll- und Einstellungsvorgänge der der Kontroll- und Einstellungsvorgänge der Motor ausgeschaltet und die Motor ausgeschaltet und die...

  • Seite 114: Wartung - Alle 1000 Stunden

    Wartung - alle 1000 Stunden Bereich um die Ölfilter gründlich reinigen. Die Ölfilter (1) entfernen und zur Die Ölfilter (1) entfernen und zur Altölsammelstelle bringen. Es handelt sich um Altölsammelstelle bringen. Es handelt sich um Wegwerffilter, die nicht gereinigt werden können. Wegwerffilter, die nicht gereinigt werden können.

  • Seite 115: Kraftstofftank - Ablassen

    Wartung - alle 1000 Stunden Kraftstofftank - Ablassen Wasser und Bodenschlamm im Kraftstofftank werden durch die Ablassschraubenöffnung am Boden des Kraftstofftanks abgelassen. Beim Ablassen sehr vorsichtig sein. Nicht die Beim Ablassen sehr vorsichtig sein. Nicht die Ablassschraube verlieren, so dass der Kraftstoff Ablassschraube verlieren, so dass der Kraftstoff ausläuft.

  • Seite 116: Planetengetriebe Der Hinterachse - Ablassen Des Öls

    Wartung - alle 1000 Stunden Planetengetriebe der Hinterachse - Ablassen des Öls Die Walze mit der Schraube (1) in unterster Position platzieren. Schraube (1) reinigen und entfernen, dann das Öl in einen Behälter ablassen. Die Ölmenge beträgt ca. 2 Liter. Das Öl sammeln und umweltgerecht entsorgen.

  • Seite 117: Klimaanlage (Zubehör) Frischluftfilter - Wechsel

    Wartung - alle 1000 Stunden Planetengetriebe der Hinterachse - Ölwechsel - Einfüllen von Öl Die Walze so stellen, dass die Schraube (1) im Planetengetriebe auf "9:00 Uhr" steht. Die Schraube (1) reinigen und herausschrauben. Öl bis zur Unterkante der Ölstandöffnung auffüllen. Getriebeöl verwenden.
  • Seite 118 Wartung - alle 1000 Stunden ICA302-4DE4.pdf 2012-04-12...

  • Seite 119: Hydrauliktank - Ölwechsel

    Wartung - 2000 Std. Wartung - 2000 Std. Die Walze auf einer ebenen Fläche parken. Die Walze auf einer ebenen Fläche parken. Falls nicht anders angegeben, sollte während Falls nicht anders angegeben, sollte während der Kontroll- und Einstellungsvorgänge der der Kontroll- und Einstellungsvorgänge der Motor ausgeschaltet und die Motor ausgeschaltet und die Not-/Feststellbremse angezogen sein.

  • Seite 120: Bandagenkassette - Ölwechsel

    Wartung - 2000 Std. Bandagenkassette - Ölwechsel Die Walze auf ebenem Untergrund stellen, mit dem Indikatorstift (1) auf der Innenseite der Bandage in Höhe der Oberseite des Bandagenrahmens. Abb. Bandage, linke Seite 1. Indikatorstift Einen Behälter von 5 l Fassungsvermögen unter die Ölablassschraube (2) stellen.

  • Seite 121: Bandagengetriebe - Ölwechsel

    Wartung - 2000 Std. Bandagengetriebe - Ölwechsel Die Walze auf ebenem Untergrund so stellen, dass die Schrauben (1) und (2) die in der Abb. gezeigte Stellung einnehmen. Die Schrauben (1, 2 und 3) reinigen und lösen, das Öl in einen Behälter mit ca. 3,5 l Fassungsvermögen ablassen.

  • Seite 122: Lenkeinrichtung - Kontrolle

    Wartung - 2000 Std. Lenkeinrichtung - Kontrolle Die Lenkeinrichtung auf Schäden und Risse untersuchen. Kontrollieren und lose Schrauben nachziehen. Das Lenkgelenk auch auf Trägheit und Spiel kontrollieren. Abb. Lenkeinrichtung Klimaanlage (Zubehör) - Überholung Regelmäßige Inspektionen und Wartungsarbeiten sind notwendig, um den Betrieb auf lange Sicht zu gewährleisten.

  • Seite 123: Kompressor - Kontrolle (Zubehör)

    Wartung - 2000 Std. Die Kühleinheit und das Kühlelement (1) mittels Druckluft von Staub reinigen. Die Schläuche des Systems auf durchgescheuerte Stellen untersuchen. Dafür sorgen, dass die Entleerung der Kühleinheit unbehindert erfolgen kann, so dass sich kein Kondenswasser in der Einheit bildet. Durch Drücken auf die Ventile (2) die Dränage kontrollieren.
  • Seite 124 Wartung - 2000 Std. Trockenfilter - Kontrolle Wenn die Einheit in Betrieb ist, die Motorhaube öffnen und am Schauglas (1) kontrollieren, ob am Trockenfilter Bläschen sichtbar sind. Falls Bläschen im Schauglas erkennbar sind, ist dies ein Zeichen dafür, dass der Kühlmittelstand zu niedrig ist. Die Einheit ist dann auszuschalten.
  • Seite 125 Dynapac Compaction Equipment AB Box 504, SE-371 23 Karlskrona, Sweden...
