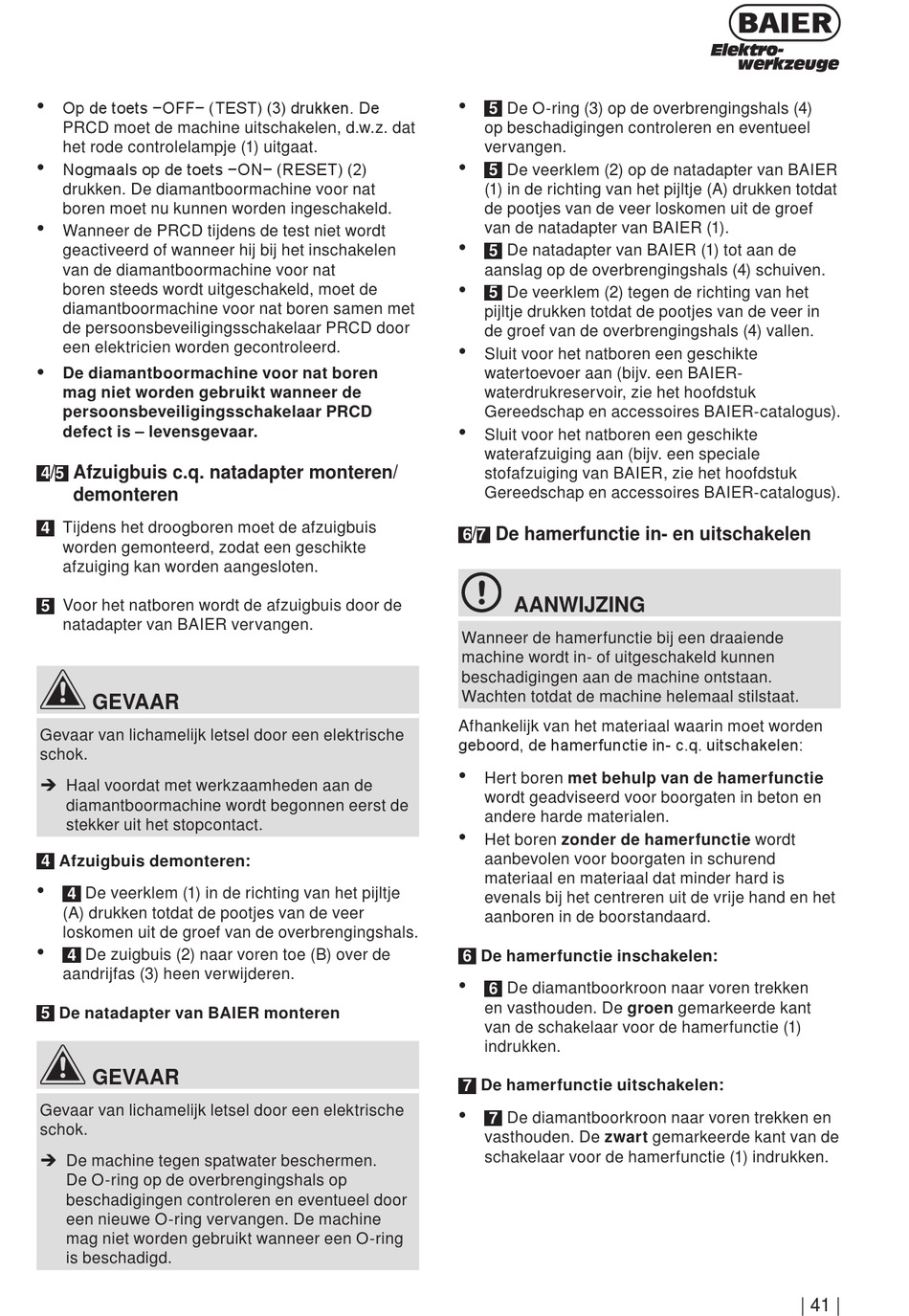

• Op de toets −OFF− (TEST) (3) drukken. De
PRCD moet de machine uitschakelen, d.w.z. dat
het rode controlelampje (1) uitgaat.
•
Nogmaals op de toets −ON− (RESET) (2)
drukken. De diamantboormachine voor nat
boren moet nu kunnen worden ingeschakeld.
•
Wanneer de PRCD tijdens de test niet wordt
geactiveerd of wanneer hij bij het inschakelen
van de diamantboormachine voor nat
boren steeds wordt uitgeschakeld, moet de
diamantboormachine voor nat boren samen met
de persoonsbeveiligingsschakelaar PRCD door
een elektricien worden gecontroleerd.
•
De diamantboormachine voor nat boren
mag niet worden gebruikt wanneer de
persoonsbeveiligingsschakelaar PRCD
defect is – levensgevaar.
/ Afzuigbuis c.q. natadapter monteren/
4 5
demonteren
Tijdens het droogboren moet de afzuigbuis
4
worden gemonteerd, zodat een geschikte
afzuiging kan worden aangesloten.
Voor het natboren wordt de afzuigbuis door de
5
natadapter van BAIER vervangen.
GEVAAR
Gevaar van lichamelijk letsel door een elektrische
schok.
Î Haal voordat met werkzaamheden aan de
diamantboormachine wordt begonnen eerst de
stekker uit het stopcontact.
4 Afzuigbuis demonteren:
•
4 De veerklem (1) in de richting van het pijltje
(A) drukken totdat de pootjes van de veer
loskomen uit de groef van de overbrengingshals.
•
4 De zuigbuis (2) naar voren toe (B) over de
aandrijfas (3) heen verwijderen.
5 De natadapter van BAIER monteren
GEVAAR
Gevaar van lichamelijk letsel door een elektrische
schok.
Î De machine tegen spatwater beschermen.
De O-ring op de overbrengingshals op
beschadigingen controleren en eventueel door
een nieuwe O-ring vervangen. De machine
mag niet worden gebruikt wanneer een O-ring
is beschadigd.
•
5 De O-ring (3) op de overbrengingshals (4)
op beschadigingen controleren en eventueel
vervangen.
•
De veerklem (2) op de natadapter van BAIER
5
(1) in de richting van het pijltje (A) drukken totdat
de pootjes van de veer loskomen uit de groef
van de natadapter van BAIER (1).
•
5 De natadapter van BAIER (1) tot aan de
aanslag op de overbrengingshals (4) schuiven.
•
5 De veerklem (2) tegen de richting van het
pijltje drukken totdat de pootjes van de veer in
de groef van de overbrengingshals (4) vallen.
•
Sluit voor het natboren een geschikte
watertoevoer aan (bijv. een BAIER-
waterdrukreservoir, zie het hoofdstuk
Gereedschap en accessoires BAIER-catalogus).
•
Sluit voor het natboren een geschikte
waterafzuiging aan (bijv. een speciale
stofafzuiging van BAIER, zie het hoofdstuk
Gereedschap en accessoires BAIER-catalogus).
/ De hamerfunctie in- en uitschakelen
6 7
AANWIJZING
Wanneer de hamerfunctie bij een draaiende
machine wordt in- of uitgeschakeld kunnen
beschadigingen aan de machine ontstaan.
Wachten totdat de machine helemaal stilstaat.
Afhankelijk van het materiaal waarin moet worden
geboord, de hamerfunctie in- c.q. uitschakelen:
•
Hert boren met behulp van de hamerfunctie
wordt geadviseerd voor boorgaten in beton en
andere harde materialen.
•
Het boren zonder de hamerfunctie wordt
aanbevolen voor boorgaten in schurend
materiaal en materiaal dat minder hard is
evenals bij het centreren uit de vrije hand en het
aanboren in de boorstandaard.
De hamerfunctie inschakelen:
6
•
6 De diamantboorkroon naar voren trekken
en vasthouden. De groen gemarkeerde kant
van de schakelaar voor de hamerfunctie (1)
indrukken.
7 De hamerfunctie uitschakelen:
•
De diamantboorkroon naar voren trekken en
7
vasthouden. De zwart gemarkeerde kant van de
schakelaar voor de hamerfunctie (1) indrukken.
