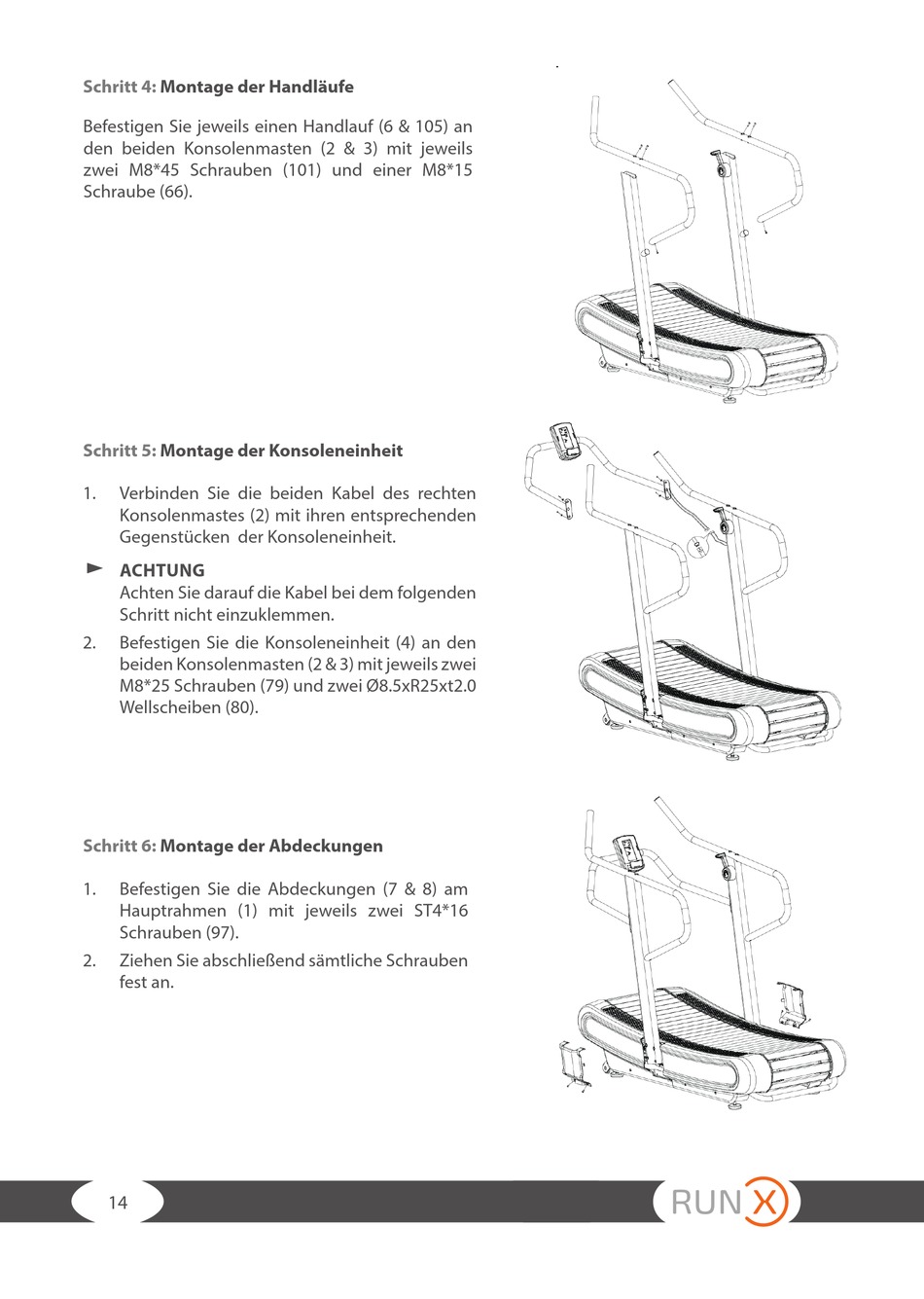

Taurus RUN X Montage- Und Bedienungsanleitung Seite 14

Schritt 4: Montage der Handläufe
Befestigen Sie jeweils einen Handlauf (6 & 105) an
den beiden Konsolenmasten (2 & 3) mit jeweils
zwei M8*45 Schrauben (101) und einer M8*15
Schraube (66).
Schritt 5: Montage der Konsoleneinheit
1. Verbinden Sie die beiden Kabel des rechten
Konsolenmastes (2) mit ihren entsprechenden
Gegenstücken der Konsoleneinheit.
࣑ ACHTUNG
Achten Sie darauf die Kabel bei dem folgenden
Schritt nicht einzuklemmen.
2. Befestigen Sie die Konsoleneinheit (4) an den
beiden Konsolenmasten (2 & 3) mit jeweils zwei
M8*25 Schrauben (79) und zwei Ø8.5xR25xt2.0
Wellscheiben (80).
Schritt 6: Montage der Abdeckungen
1. Befestigen Sie die Abdeckungen (7 & 8) am
Hauptrahmen (1) mit jeweils zwei ST4*16
Schrauben (97).
2. Ziehen Sie abschließend sämtliche Schrauben
fest an.
