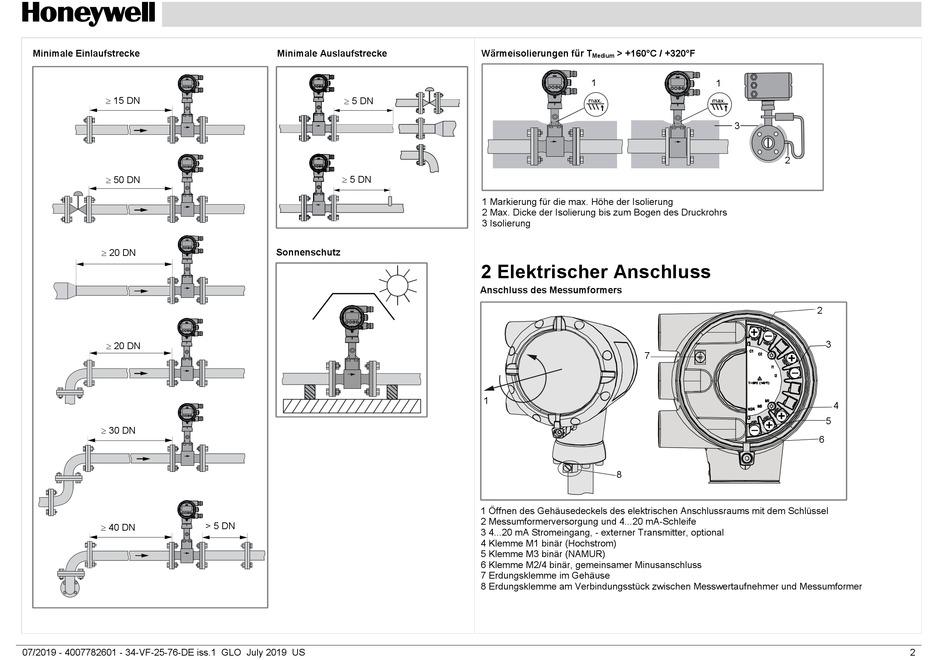

Minimale Einlaufstrecke
15 DN
50 DN
20 DN
20 DN
30 DN
40 DN
07/2019 - 4007782601 - 34-VF-25-76-DE iss.1 GLO July 2019 US
Minimale Auslaufstrecke
5 DN
5 DN
Sonnenschutz
> 5 DN
Wärmeisolierungen für T
> +160°C / +320°F
Medium
1
1 Markierung für die max. Höhe der Isolierung
2 Max. Dicke der Isolierung bis zum Bogen des Druckrohrs
3 Isolierung
2 Elektrischer Anschluss
Anschluss des Messumformers
7
1
8
1 Öffnen des Gehäusedeckels des elektrischen Anschlussraums mit dem Schlüssel
2 Messumformerversorgung und 4...20 mA-Schleife
3 4...20 mA Stromeingang, - externer Transmitter, optional
4 Klemme M1 binär (Hochstrom)
5 Klemme M3 binär (NAMUR)
6 Klemme M2/4 binär, gemeinsamer Minusanschluss
7 Erdungsklemme im Gehäuse
8 Erdungsklemme am Verbindungsstück zwischen Messwertaufnehmer und Messumformer
1
3
2
2
3
4
5
6
2
