BENE LEVEL Montageanleitung Seite 25

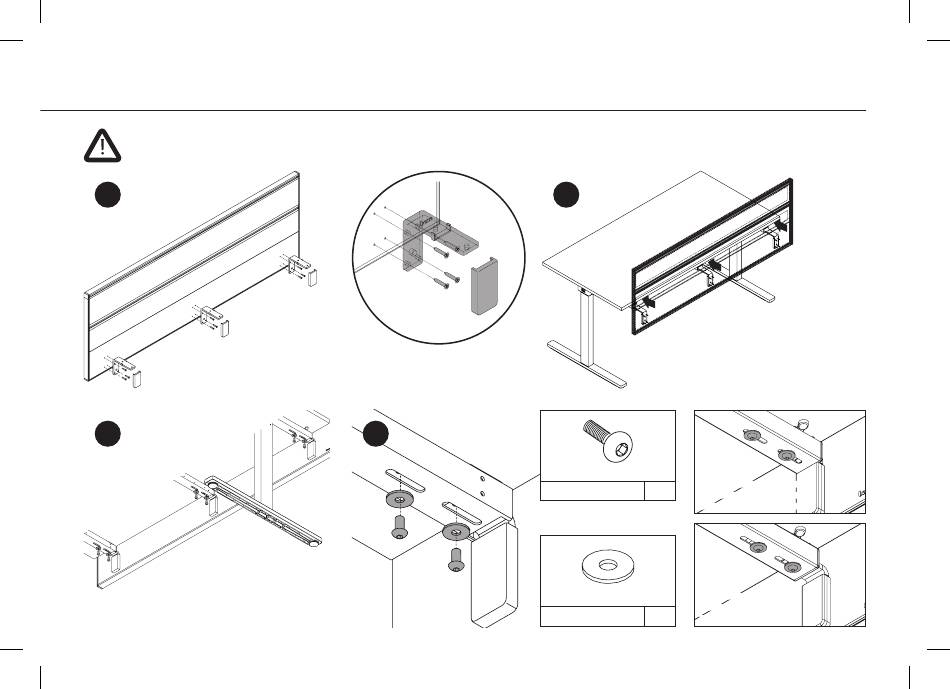

OPTION. MONTAGE T-PANEL
OPTION. T-PANEL INSTALLATION
OPTION. MONTAGE T-PANEL
Mittlerer Adapter ab 1401 mm.
Middle adapter starting at 1401 mm.
Adaptateur central à partir de 1401 mm.
1
Adapter an T-Panel Multi fixieren.
Secure the adapter to the T-Panel Multi.
Fixer les adaptateurs au T-Panel Multi.
3 3a
D990465
GWSR-LKIS-VZ-M8/16
D990689
USCH-VZ-FM8-DIN9021
2
2 mm Spalt
6x
2-mm gap
Écart de 2 mm
20 mm Spalt
20-mm gap
6x
Écart de 20 mm
25
