BENE LEVEL Montageanleitung Seite 24

OPTION. T-PANEL BESCHLAGSET
OPTION. T-PANEL FITTINGS
OPTION. JEU D'ATTACHES T-PANEL
Maximale Belastung (nutzerseitig)
Maximum load (user side)
Charge maximale (côté utilisateur)
Beschlagset
Fittings
Jeux d'attaches

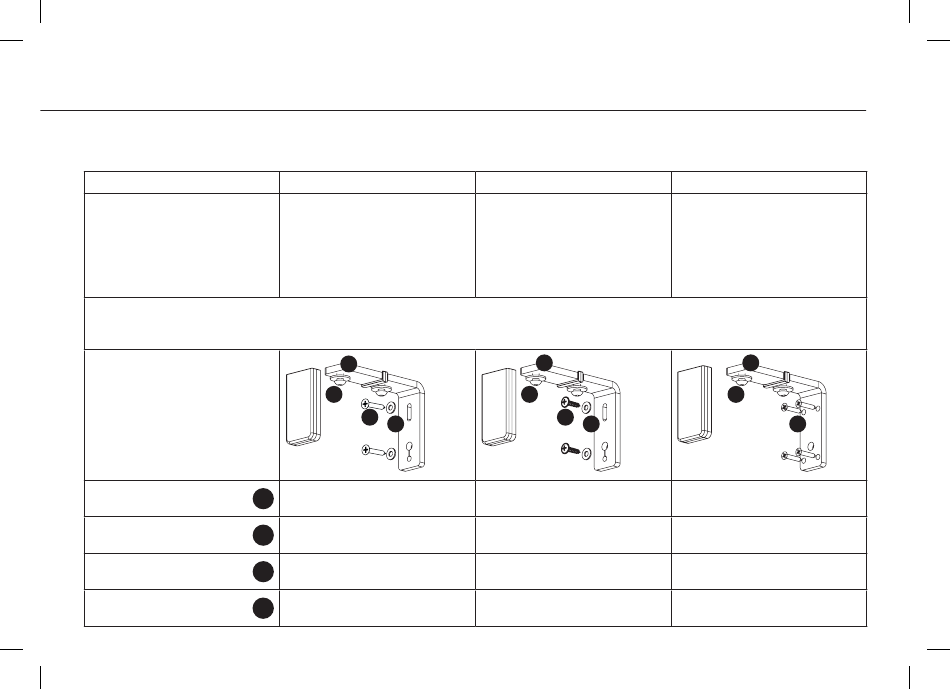

Zeichnungsnummer: 60519
Drawing number: 60519
Dessin numéro: 60519
a
b
c
d
T-Panel Curve (3S)
10 kg
Besucherseitig ist bei allen T-Panels keine Beladung zulässig.
On the visitor side, loading is not permitted on all T-Panels.
Du côté des visiteurs, le chargement n'est pas autorisé sur tous les T-Panels.
b
a
d
c
D990465
GWSR-LKIS-VZ-M8/16
D990689
USCH-VZ-FM8-DIN9021
D990122
USCH-VZ-FM6-DIN134
D990028
SPAX-SKPZ-VZ-6,0/40
T-Panel Pure (3X)
under width 1.600 mm 2 kg
15 kg
largeur hors tout 1600 mm 0 kg
b
a
d
c
D990465
GWSR-LKIS-VZ-M8/16
D990689
USCH-VZ-FM8-DIN9021
D990122
USCH-VZ-FM6-DIN134
D990046
SPAX-RWPZ-VZ-6,0/25
24
T-Panel Multi (3P)
unter Breite 1.600 mm 2 kg
über Breite 1.600 mm 0 kg
over width 1.600 mm 0 kg
sous largeur 1600 mm 2 kg
b
a
c
D990465
GWSR-LKIS-VZ-M8/16
D990689
USCH-VZ-FM8-DIN9021
D990020
SPAX-SKPZ-VZ-5,0/30
-
