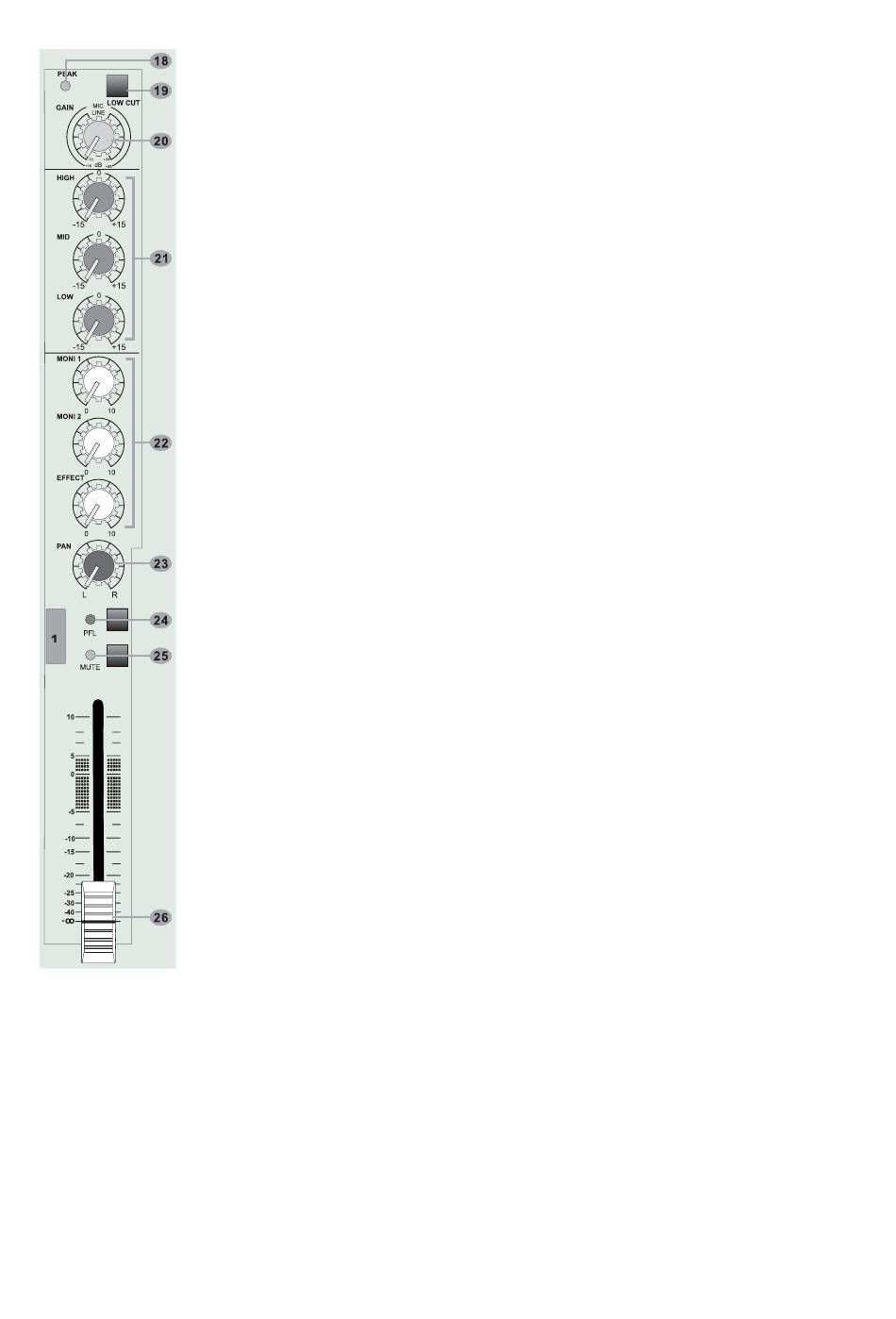

18 PEAK (Spitzenpegel) ANZEIGE
Diese rote LED leuchtet auf wenn ein zu hoher Signalpegel am Kanal anliegt. Das
Signal wird an zwei Stellen im Kanal abgegriffen, zum einen direkt am Hochpassfilter,
zum anderen nach der Klangregelung. Die Peak LED leuchtet ungefähr 6dB vor dem
tatsächlichen Clipping des Kanals, was zu unerwünschten Verzerrungen führen würde.
In der Regel sollte der Eingangspegel so eingestellt werden, dass diese LED nur bei
den lautesten Stellen gelegentlich aufleuchtet. Wenn sie fast durchgehend leuchtet,
muss der Eingangspegel mit dem GAIN Regler ein wenig niedriger eingestellt werden.
Damit erhält man den besten Signal-Rauschabstand und den größtmöglichen
Dynamikumfang.
19 LOW CUT
Indem Sie den Schalter drücken, bringen Sie das Hochpassfilter bei 75Hz mit
18dB/Oktave in den Signalweg. Dieses Filter ist sehr nützlich bei Gesangsstimmen, weil
es Trittschall von Mikrofonstativen auf der Bühne oder Plopp Geräusche bei
Nahbesprechung wirkungsvoll reduziert. Ebenso kann 50Hz-Brummen wirkungsvoll
unterdrückt werden.
20 GAIN
Dieser Drehregler kontrolliert den Pegel des Signals im Kanalzug. Ist er zu hoch, wird
das Signal verzerrt und der Kanal überfahren. Ist er zu niedrig, treten die
Nebengeräusche über Gebühr hervor und u.U. ist die Signalstärke für die
Ausgangssektion des Mixers nicht ausreichend. Wird der Pegel korrekt eingestellt
arbeitet der Mixer mit optimalem Betriebspegel. Benutzen Sie den PFL Schalter 24, um
das Eingangskanal Signal auf die Pegelanzeige zu bringen und es zu kontrollieren.
Justieren Sie die Eingangsverstärkung so, dass sich der Durchschnittspegel um die
0dB-Marke bewegt. Einzelne Signalspitzen dürfen durchaus auch mal die PEAK LED
zum Leuchten bringen. Dann haben Sie den Kanal richtig eingepegelt.
Der Regler ist von zwei Skalen umgeben, eine für den Mikrofoneingang, die andere für
den Line Eingang. Der innere Ring für den Line Pegel reicht von –10dB bis +34dB, der
äußere Ring für Mikrofonpegel reicht von +16dB bis +60dB.
21 KLANGREGELUNG
Die Klangregelung ist so ausgelegt, dass Sie verschiedene Raumakustiken,
Rückkopplungen sowie den Allgemeinklang der PA positiv beeinflussen können. Eine
Kanal-Klangreglung ist jedoch nicht in der Lage, aus einer schlechten
Lautsprecheranlage eine gute zu machen. Beginnen Sie immer mit allen Reglern in 12-
Uhr-Stellung, d.h. auf der "0" Position. Vermeiden Sie extreme Anhebungen oder
Absenkungen einzelner Frequenzbereiche, da dadurch der Dynamikumfang einer
Lautsprecheranlage extrem eingeschränkt wird und leicht die Grenzen des Systems
erreicht sind. Außerdem kann es zu unerwünschten Rückkopplungen kommen.
Um den Klang beeindruckender zu machen, ist die Bearbeitung mit
Dynamikprozessoren angesagt. Kanal Inserts können verwendet werden, um
Kompressoren, Limiter, Noise Gate o.ä. einzuschleifen. Schauen Sie sich zu diesem
Zweck die Phonic Geräte PCL3200 und MCL2000 einmal näher an.
HIGH 12KHz
Sie heben die hohen Frequenzen an, indem Sie diesen Regler nach rechts drehen, um Becken, Stimmen
und elektronische Instrumente "silbriger" erscheinen zu lassen. Nach links gedreht, unterdrücken Sie diesen
Frequenzbereich, mit dem Ergebnis, dass Zischlaute unterdrückt werden. Der Regelbereich umfasst +/-15dB
bei 12kHz mit Kuhschwanz Charakteristik. Stellen Sie den Regler auf "0" (12 Uhr), wenn er nicht benötigt
wird.
MID 2.5KHz
Dieser Regler bietet eine Anhebung oder Absenkung von 15dB bei 2,5kHz mit Glockencharakteristik. Dieser
Bereich ist optimal abgestimmt auf die meisten Gesangs- und Sprechstimmen. Achten Sie bei der
Benutzung dieses Reglers sorgfältig darauf, wie bestimmte Eigenschaften von Stimmen oder Gitarren mit
diesem Regler hervorgehoben oder unterdrückt werden können. Stellen Sie den Regler auf "0" (12 Uhr),
wenn er nicht benötigt wird.
PHONIC CORPORATION – Bedienungsanleitung Powerpod 1840 1860II
13
