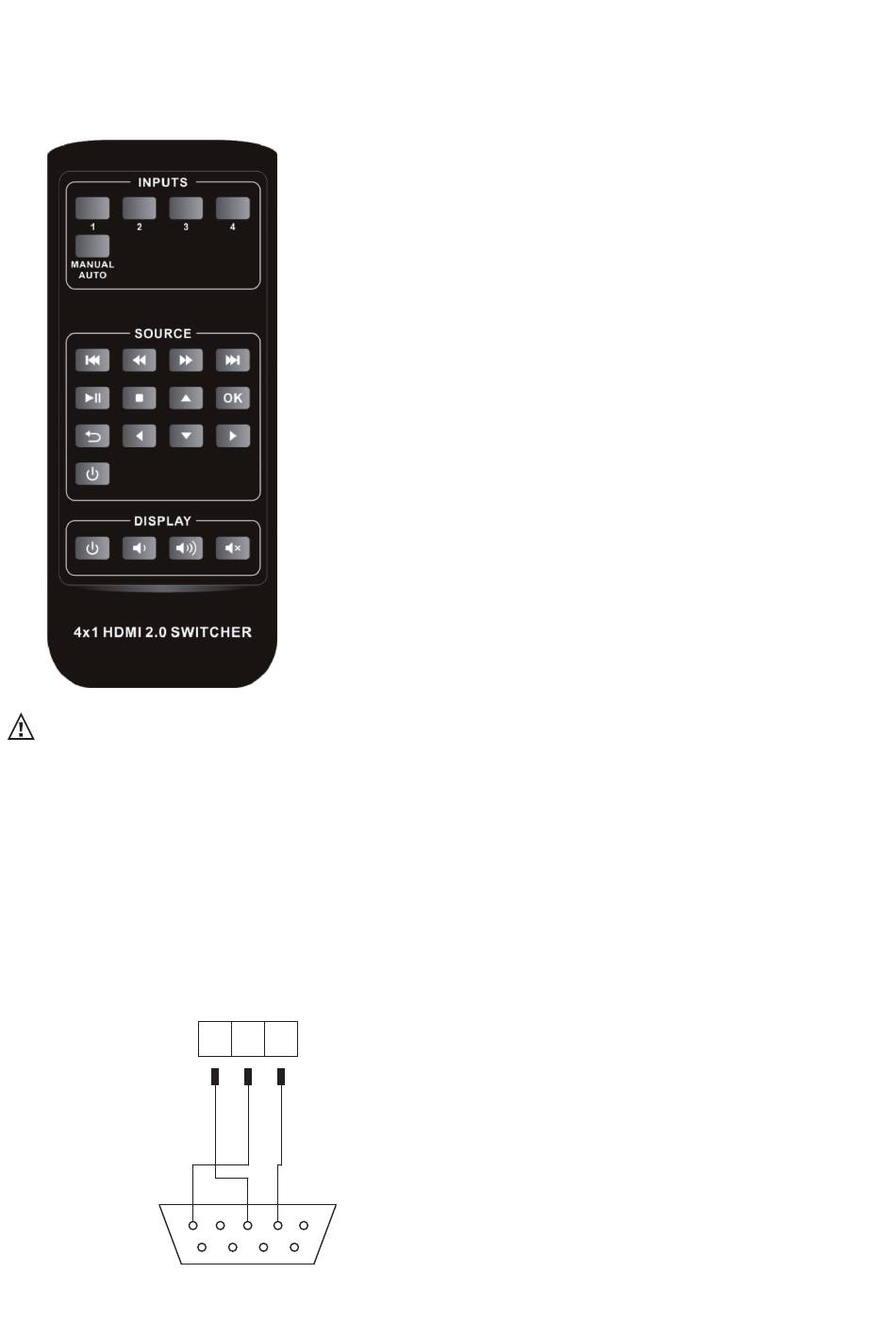

6.3 IR-Fernbedienung
Schließen Sie den IR-Empfänger an der Eingangsbuchse (10) an. Die IR-Fernbedienung kann auch zur
Steuerung von Quell- und Anzeigegeräten auf Basis von der CEC-Funktion verwendet werden (Kompati-
bilität vorausgesetzt).
Hinweis:
•
Der HDMI-Eingang 4 unterstützt kein CEC. Ein an diesem Eingang angeschlossenes Wiedergabegerät
kann nicht mit der IR-Fernbedienung gesteuert werden.
6.4 RS232 Steuerung
Schließen Sie den Umschalter mit einem RS232-Kabel an eine Mediensteuerung an und programmieren
Sie diese mit den richtigen Parametern. So kann der HDMI Switch 41 per RS232-Befehlen gesteuert werden.
Baud rate: 9600
Data bit: 8
Stop bit: 1
Parity bit: none
5
Input:
1-4: Wählen Sie die entsprechende Eingangsquelle aus.
MANUAL/AUTO:
Schalten Sie zwischen dem automatischen und manuellen Modus
um.
Source:
Steuern eines Wiedergabegeräts per CEC Protokoll, z. B. DVD
Player.
DISPLAY:
Steuerung eines Anzeigegerät per CEC Protkoll, z. B. Display.
Tx GND Rx
RS232
1
9
6
Sub-D9
RS232-Kabel
RS232-Buchse
PC
8
