QuickSelect 3.0
Multiformat HDBaseT-Umschalter
mit Daisy Chain Funktion
Art.-Nr. 7447000400
Kurz-Installationsanleitung

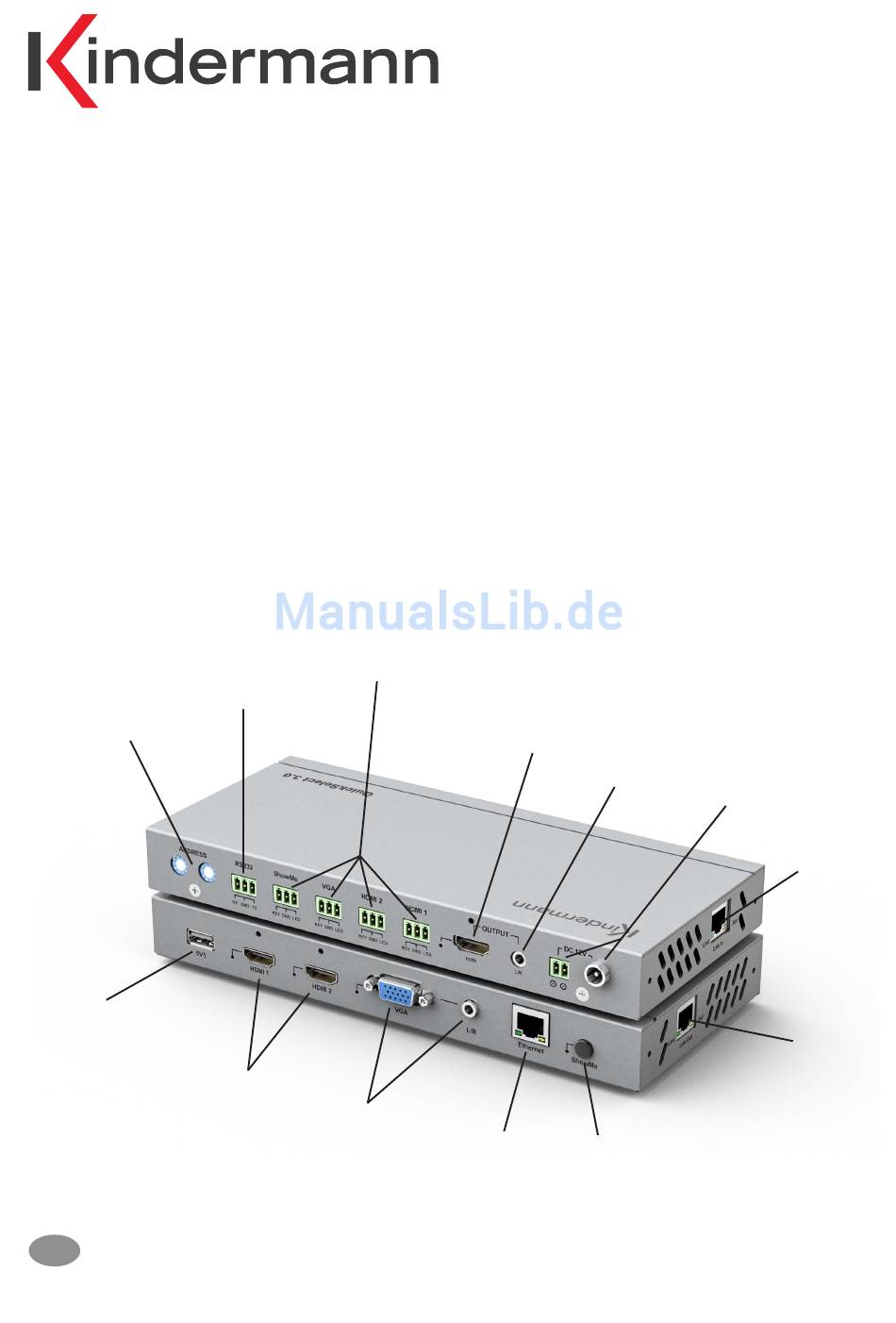

1. Anschlüsse Vorder- und Rückseite
Geräte-Adresse:
Drehschalter
00 bis 99
Rückseite
Vorderseite
5V/2A USB-Lader,
z. B. zum Laden von
Smartphone etc.
D
11.2016
ShowMe-Anschlüsse
für externe Taster
mit Status-LED-Rückmeldung
RS232-
Anschluss
2x HDMI
Eingang
VGA + Audio
Eingang
HDMI
Ausgang
Audio
Ausgang
Ethernet
ShowMe-
Taster
Netzteil
DC 12V 3A
HDBaseT
Eingang
Link In
HDBaseT
Ausgang
Link Out
