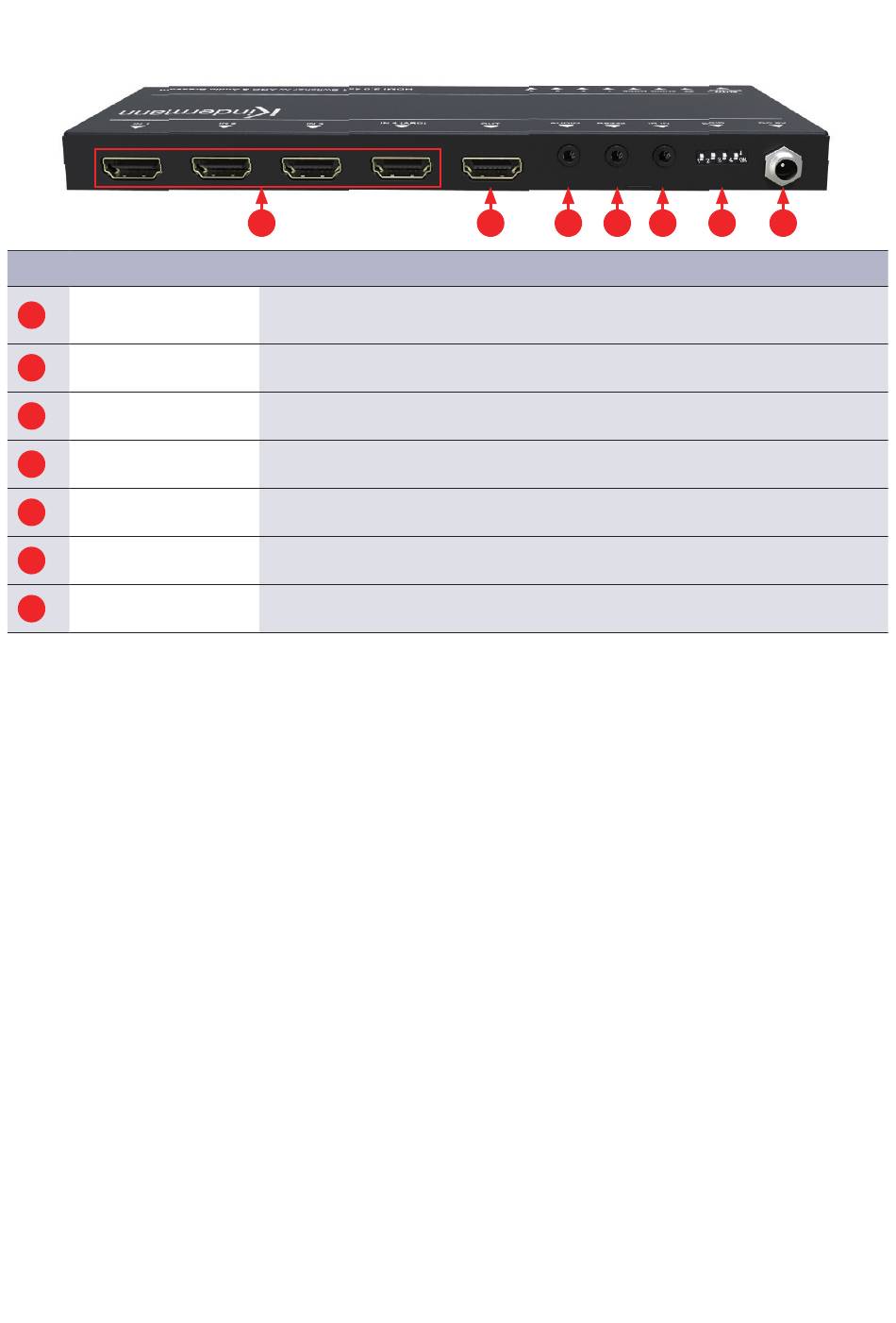

5.2 Rückseite
IN 1
▼
Nr. Name
7 IN 1-4
8 OUT
9 AUDIO
10 RS232
11 IR IN
12 EDID
13
DC 5V

6. Bedienung

6.1 Manuelle Auswahl

Im manuellen Schaltmodus, leuchtet die Status-LED grün. Durch Drücken der Taste "Auto/Source"
wechselt man zum nächsten Eingang.

6.2 Automatische Auswahl

Zum Umschalten des Automatik-Modus halten Sie die Taste „Auto/Source" für mindestens drei Sekunden
gedrückt. Die „Mode" LED leuchtet jetzt in Gelb.
Im Automatikmodus gelten diese Regeln:
• Neues Eingangssignal: Wird ein neues Gerät mit aktivem Ausgangssignal angeschlossen, wird auto-
matisch auf diesen Eingang umgeschaltet. (Bei Notebooks muss unter Umständen erst die Bildausga-
be aktiv werden.)
• Reboot: Bei einer Versorgungsunterbrechung wird die zuletzt gewählte Quelle wieder aktiviert, falls
diese noch verfügbar ist. Andernfalls schaltet das Gerät auf den ersten aktiven Eingang, beginnend
mit dem HDMI-Eingang 1 (Priorität: 1 vor 2, 2 vor 3, 3 vor 4).
• Quelle entfernen: Wenn eine aktive Quelle entfernt wird, schaltet der Umschalter auf den ersten
verfügbaren aktiven Eingang, beginnend mit dem HDMI-Eingang 1 (Priorität: 1 vor 2, 2 vor 3, 3 vor 4).
7
IN 2 IN 3
IN 4 (ARC)
▼
▼
7
Beschreibung
HDMI-Eingänge (Buchse, Typ A) zum Anschluss von Quellgeräten.
Der HDMI Anschluss 4 unterstützt ARC.
HDMI-Ausgang (Buchse,Typ A) zum Anschluss eines Anzeigegeräts.
3,5 mm Stereo-Klinkenbuchse für analoge Audioausgabe.
3,5 mm Klinkebuchse zum Anschluss z. B. einer Mediensteuerung.
3,5 mm Klinkenbuchse zum Anschluss des beiliegenden IR Empfängers.
4-poliger DIP-Schalter für die EDID-Einstellung.
Hohlsteckerbuchse zum Anschließen des beiliegenden 5V DC Steckernetzteils.
OUT
AUDIO
▼
▼
▼
8
RS232 IR IN
EDID
▼ ▼
▼
9 10 11 12
DC 5V
▼
