Der Audio-Rückkanal (engl. Audio Return Channel (ARC)) ermöglicht, den Ton von einem Display "upstream" über
ein HDMI-Kabel zu einem Audioverarbeitungsgerät, wie z.B. einem AV-Verstärker, zu leiten. Wenn der ARC-Modus
auf dem Umschalter aktiv ist, wird der ARC-Stream an das aktive HDMI-Quellgerät weitergeleitet, sofern dieses das

8. ARC mode

Signal verarbeiten kann.
The Audio Return Channel (ARC) allows the sound from a display to be routed "upstream" via an HDMI
Nur der vierte HDMI-Eingang verfügt über ARC!
cable to an audio processor such as an AV amplifi er.
Der Bildschirm und der AV-Verstärker müssen auch ARC unterstützen !!!
Note: Only HDMI4 input supports ARC! The screen and AV amplifi er must also support ARC!

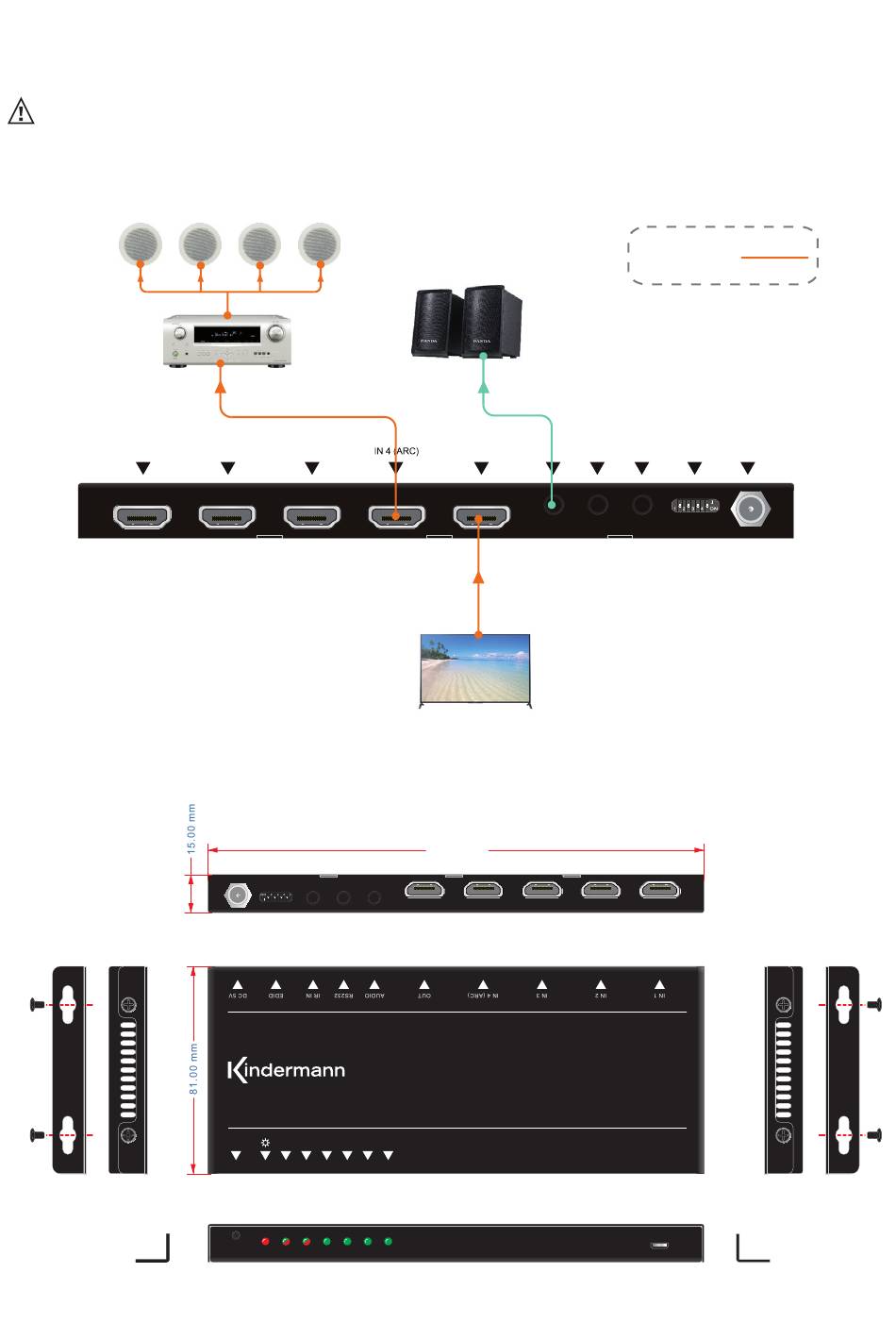

ARC Anschlussschema ist wie folgt dargestellt:
ARC wiring diagram is shown below:
IN 1

9. Panel drawing

Speakers
Amplifier
IN 2 IN 3
AUTO
SOURCE AUDIO MODE 1 2 3
Speaker
OUT AUDIO
TV
194.00 mm
15
4
HDMI Switch 41 automatic 4K60
ARC AUDIO:
RS232 IR IN EDID DC 5V
FIRMWARE
