CIRCUITO IDRAULICO
Caratteristiche generali
Circuito idraulico.
Include: evaporatore, sonda ingresso, sonda antigelo/lavoro, trasdut-
tori di pressione ingresso/uscita acqua per il monitoraggio del flusso
d'acqua, scarico acqua.
Circuito idraulico con accessorio pompa di circolazione.
Include: evaporatore, sonda ingresso, sonda antigelo/lavoro, tra-
sduttori di pressione ingresso/uscita acqua per il monitoraggio del
flusso d'acqua, pompa di circolazione, vaso d'espansione, valvola
di sicurezza, relè termico e scarico acqua.
Circuito idraulico con accessorio doppia pompa.
Include: evaporatore, sonda ingresso, sonda antigelo/lavoro, trasdut-
tori di pressione ingresso/uscita acqua per il monitoraggio del flusso
d'acqua, doppia pompa di circolazione, vaso d'espansione, valvola
di sicurezza, valvole di ritegno, relè termici e scarico acqua.
WASSERKREISLAUF
Allgemeine Merkmale
Wasserkreislauf. Umfasst: Verdampfer, Fühlereingang, Frost-
schutz-/Betriebsfüler, Dru-ckgeber am Wasserein- und -austritt zur
Überwachung des Wasser-durchsatzes und Wasserablauf.
Wasserkreislauf mit zusätzlicher pumpe.
Umfasst: Verdampfer, Fühlereingang, Frostschutz-/Betriebsfüler,
Dru-ckgeber am Wasserein- und -austritt zur Überwachung des
Wasser-durchsatzes; Pumpe; Ausdehnungsgefäß, Sicherheitsven-
til; Thermische Relais und Wasserablauf.
Wasserkreislauf mit zusätzlicher doppelpumpe.
Bestehend aus: Umfasst: Verdampfer, Fühlereingang, Frostschutz-
/Betriebsfüler, Dru-ckgeber am Wasserein- und -austritt zur
Überwachung des Wasser-durchsatzes, Doppelpumpe, Ausdeh-
nungsgefäß, Sicherheitsventil, Rückschlagventilen; Thermischen
Relais und Wasserablauf.
SCHEMA CIRCUITO IDRAULICO
HYDRAULISCHER SCHEMA
TP
PD
ST2
T
SFA
EW
SCA
OUT
VE
PU
22
SFA
TP
MN
VSI
ST1
T
RP
RP
CV
CV
MPD
MPU
RP
RP
MN
IN
WATER CIRCUIT
General characteristics
Hydraulic circuit.
Includes: evaporator, inlet probe, antifreeze/operating probe,
water inlet/outlet pressure transducers to monitor the water flow,
water discharge.
Hydraulic circuit with additional pump.
Includes: evaporator, inlet probe, antifreeze/operating probe,
water inlet/outlet pressure transducers to monitor the water flow,
pump, expansion vessel, safety valve, thermal relay and water
discharge.
Water circuit with additional double pump.
Includes: evaporator, inlet probe, antifreeze/operating probe, water
inlet/outlet pressure transducers to monitor the water flow, double
pump, expansion vessel, safety valve, check valve, thermal relais
and water discharge.
CIRCUIT HYDRAULIQUE
Caractéristiques générales
Circuit hydraulique.
Comprend: évaporateur, sonde entrée, sonde antigel/fonctionne-
ment, transducteurs de pression entrée/sortie eau pour le monitorage
du débit d'eau, vidange de l'eau.
Circuit hydraulique avec pompe.
Comprend: évaporateur, sonde entrée, sonde antigel/fonctionne-
ment, transducteurs de pression entrée/sortie eau pour le monitorage
du débit d'eau, pompe, vase d'expansion, soupape de securité, relay
thermique et vidange de l'eau.
Circuit hydraulique avec double pompe.
Comprend: évaporateur, sonde entrée, sonde antigel/fonctionne-
ment, transducteurs de pression entrée/sortie eau pour le monito-
rage du débit d'eau,double pompe de circulation, vase d'expan-
sion, soupape de securité, vanne de retention, relay thermique et
vidange de l'eau.

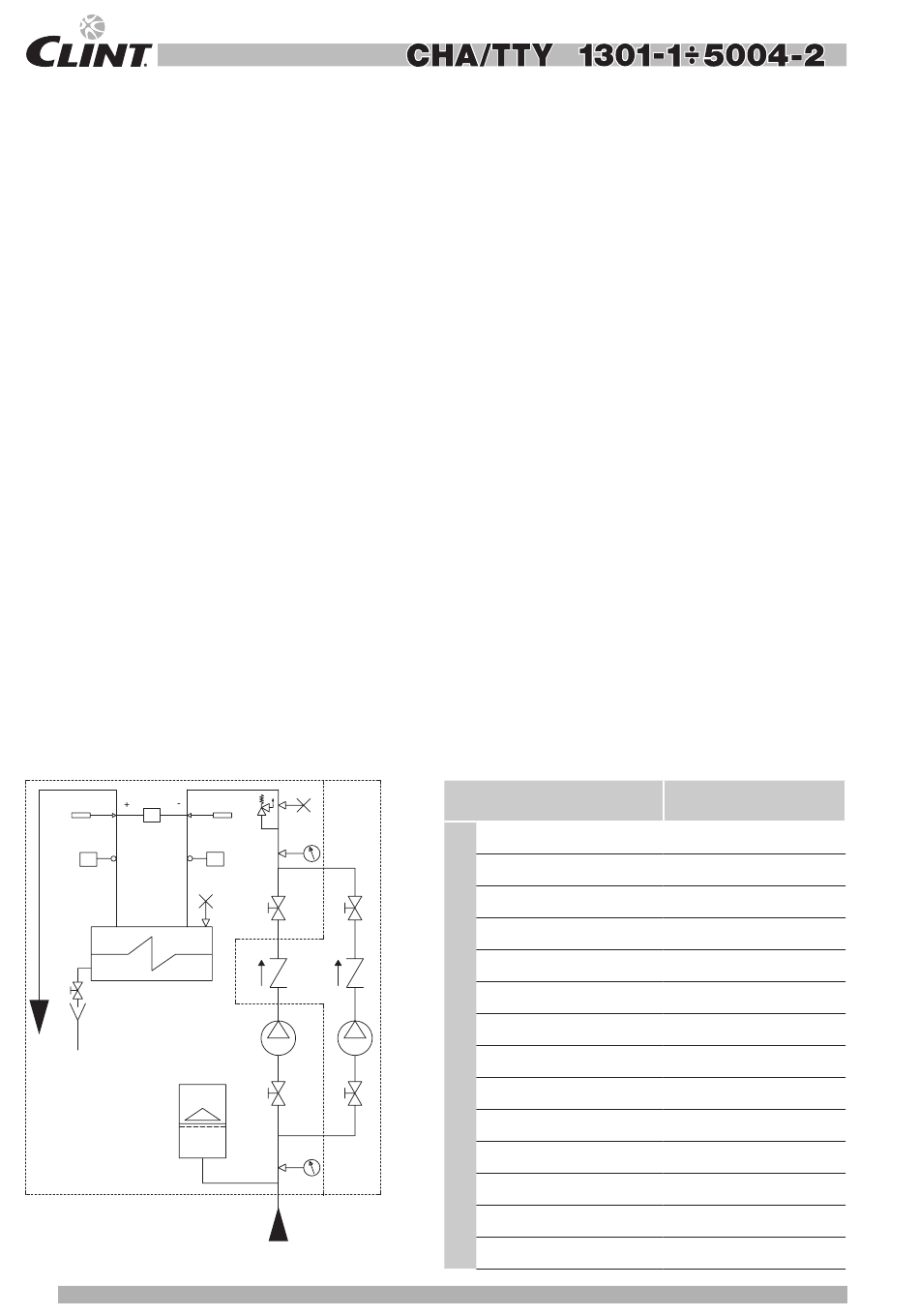

WATER CIRCUIT DIAGRAM
SCHEMA DU CIRCUIT HYDRAULIQUE
DENOMINAZIONE
BEZEICHNUNG
Valvola di ritegno
CV
Rückschlagventil
Evaporatore
EW
Verdampfer
Doppia pompa di circolazione
MPD
Doppelumlaufpumpe
Singola pompa di circolazione
MPU
Umlaufpumpe
Manometro acqua
MN
Wasser Manometer
Pressostato differenziale acqua
PD
Wasser differentialem Druckschalter
Rubinetto
RP
Absperrventil
Scarico acqua
SCA
Wasser Entladen
Sfiato aria manuale
SFA
Manuellem Entlüftungsventil
Sonda di lavoro
ST1
Temperaturfühler
Sonda antigelo
ST2
Frostschutzfühler
PD
Trasduttore di pressione
TP
Druckgeber
Vaso d'espansione
VE
Ausdehnungsgefäß
Valvola di sicurezza (600 kPa)
VSI
Sicherheitsventil (600 kPa)
DESIGNATION
DESCRIPTION
Gate valve
Vanne de retention
Evaporator
Evaporateur
Double circulating pump
Double pompe de circulation
Single circulating pump
Pompe de circulation
Water manometer
Manométre eau
Differential water pressure switch
Pressostat differentiel
Intercepting valve
Robinet
Water drain
Vidange eau
Manual air vent
Purge d'air manuel
Sensor for unit operation
Sonde de travail
Antifreeze sensor
Sonde anti-gel
Pressure transducer
Transducteur de press
Expansion vessel
Vanne d'expansion
Safety valve (600 kPa)
Soupape de securite (600 kPa)
