Bedienelemente Und Anschlüsse - Spelsberg BCS Pure Montageanleitung; Betriebsanleitung

Die Ladestation schaltet die Ladepunkte bei folgenden Umgebungsbedingungen ab:
„
Überlast
„
Zu hohe Temperatur
„
Zu niedrige Temperatur
„
Zu hohe Luftfeuchtigkeit
Bedienelemente und Anschlüsse
2
8

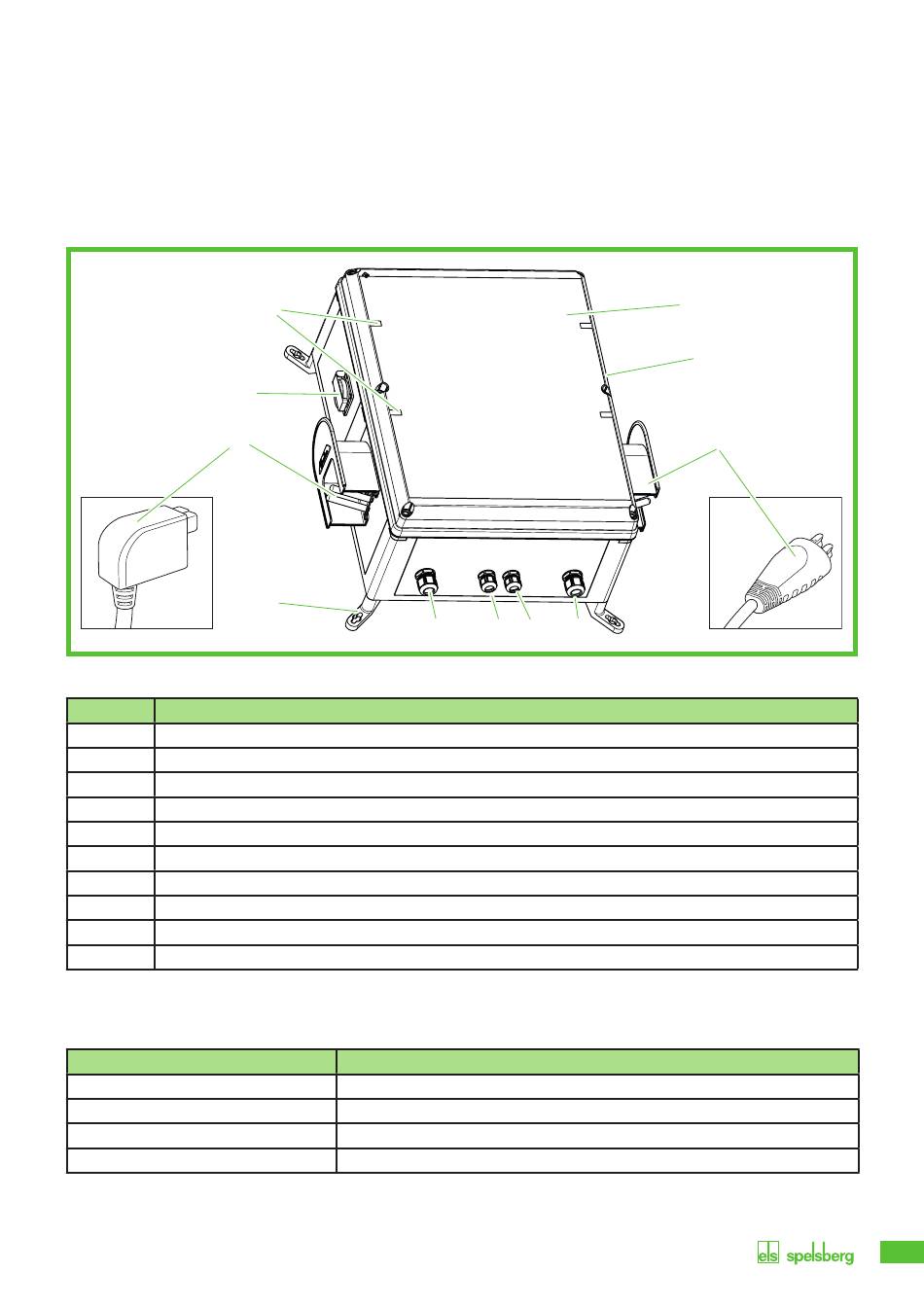

Abb. 1: Gesamtansicht
Pos.-Nr.. Beschreibung
1 Gehäusedeckel mit Sonderkopfschrauben (Werkzeug beiliegend)
2 230 V Steckdose mit Kindersicherung (eine an jeder Seite)
3 Bosch-Stecker
4 Nur BCS Smart: Zuleitung für LAN-Verbindung
5 Zuleitung für Bosch-Stecker
6 Zuleitung für Shimano-Stecker
7 Netzanschluss
8 Shimano-Stecker
9 LED Statusanzeige
10 Außenbefestigungslaschen
Unter dem Gehäusedeckel befinden sich LEDs, die den Status des jeweiligen Ladepunkts anzeigen.
LED
aus
grün
grün blinkend
rot
9
10
Status
Ladepunkt aus
Ladepunkt bereit oder Ladevorgang beendet
Ladevorgang läuft
Störung am Ladepunkt
7 6 5 4
1
2
3
5
