Befestigung mit Außenbefestigungslaschen
Zur Befestigung der Ladestation benötigen Sie:
„
4 Außenbefestigungslaschen ABL-10 (Wandabstand 10 mm) oder ABL-40 (Wandabstand 40 mm)
„
4 Schrauben für die Außenbefestigungslaschen (beiliegend)
„
4 Schrauben (Durchmesser maximal 6 mm, Schraubenkopf maximal 12 mm)
„
4 passende Dübel

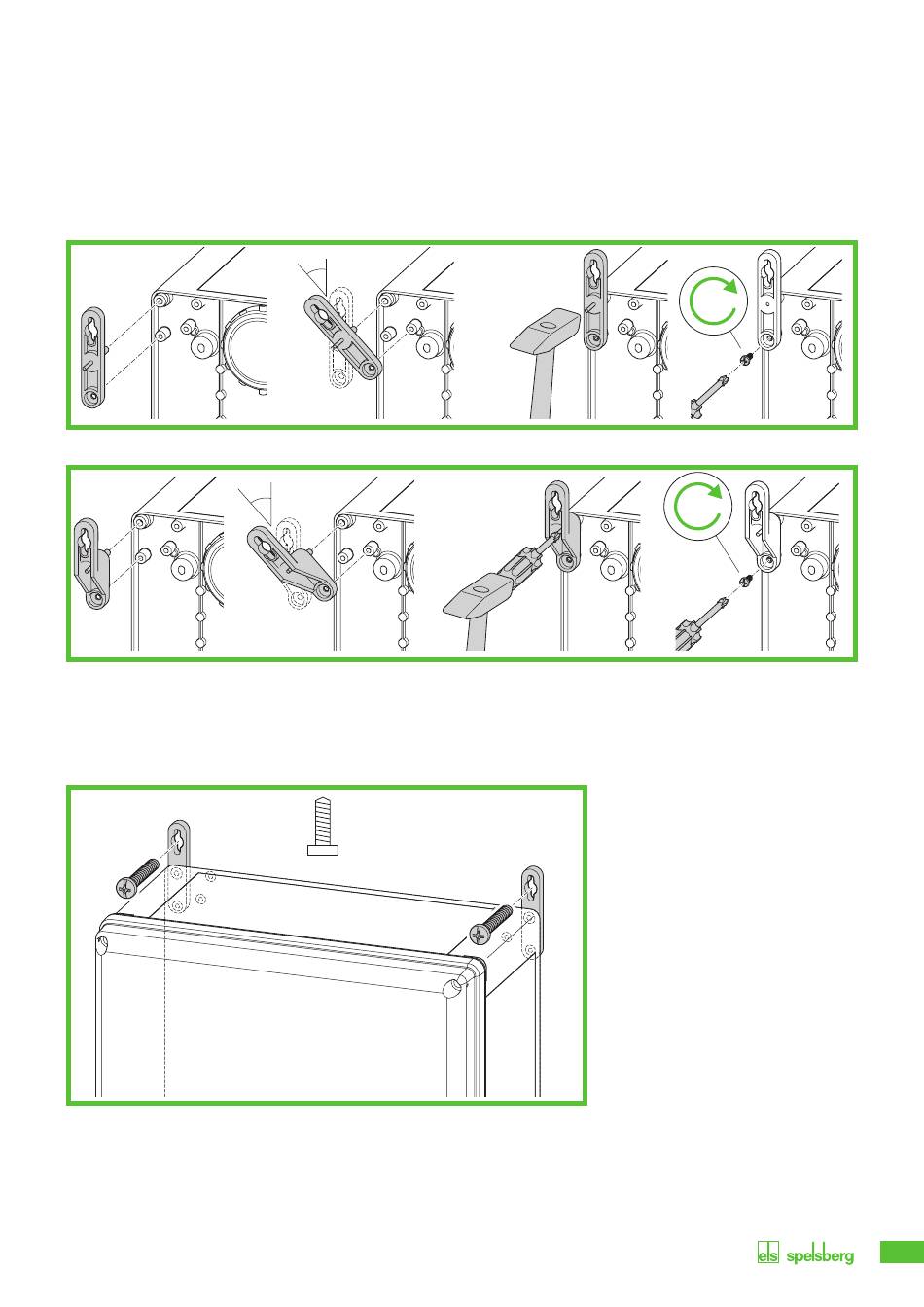

Abb. 10: Montage ABL-10
Abb. 11: Montage ABL-40
►
Montieren Sie die Außenbefestigungslaschen (Abb. 10 oder Abb. 11).
►
Markieren Sie die Befestigungspunkte.
►
Bohren Sie die Löcher für die Befestigungspunkte.
►
Setzen Sie die Dübel in die Bohrungen ein.
Abb. 12: Wandmontage
►
Schrauben Sie die Ladestation fest, indem Sie jeweils eine Schraube durch die Bohrungen in den
Außenbefestigungslaschen schrauben (Abb. 12).
45°
45°
4x Ø max. 6 mm
Ø max. 12 mm
3 Nm
3 Nm
9
