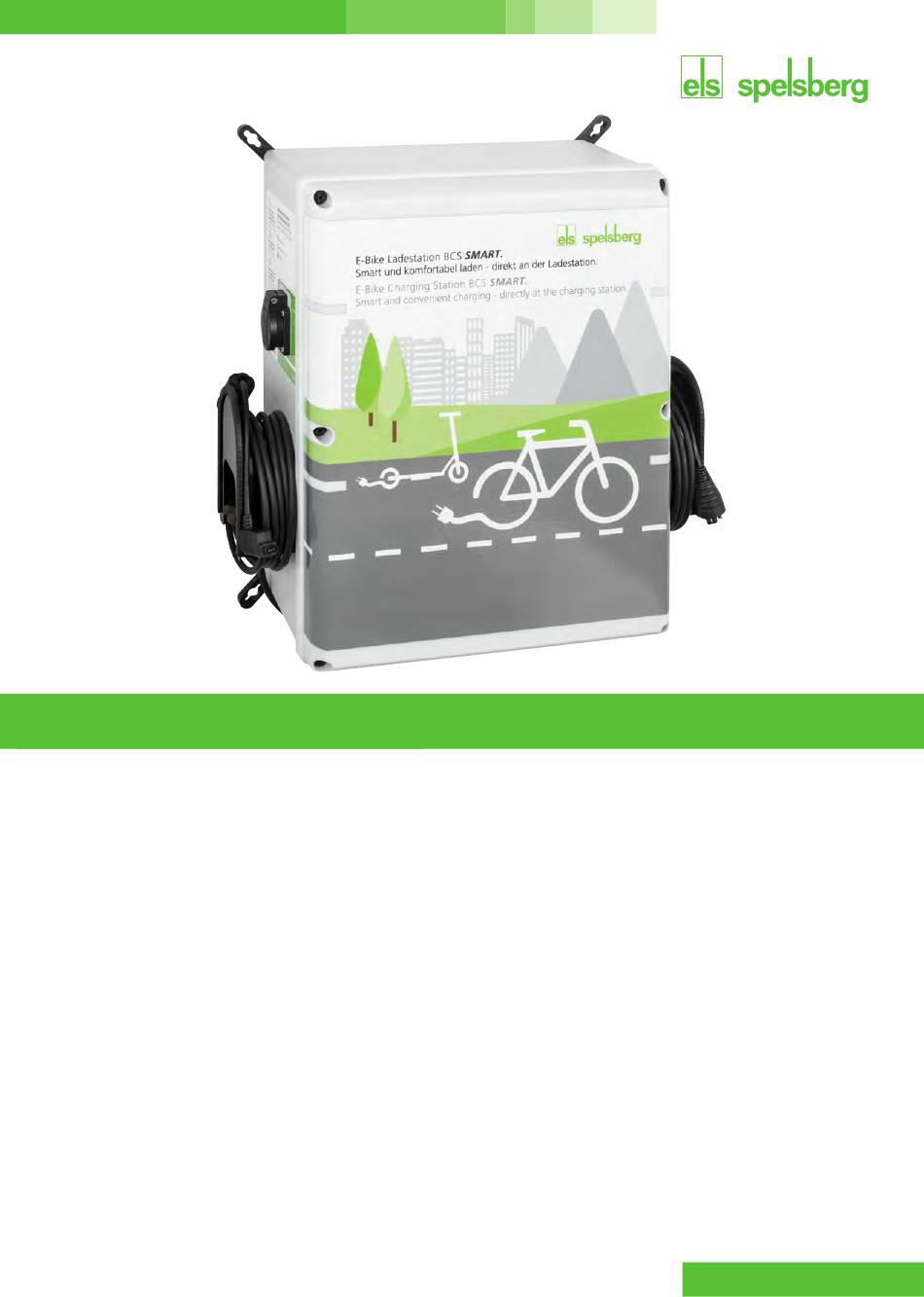

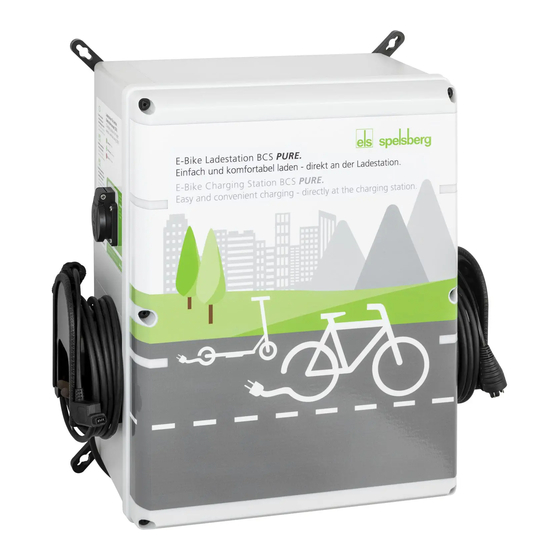

- Seite 1 Montageanleitung I Betriebsanleitung E-Bike Ladestation BCS Pure / BCS Smart Assembly instructions I Operating instructions E-Bike Charging Station BCS Pure / BCS Smart...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Zu dieser Anleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 Erklärung der Symbole . -
Seite 3: Zu Dieser Anleitung
Die Variante BCS Smart erlaubt zusätzlich überwachtes und kontrolliertes Laden für E-Biker und Betreiber der Ladestation mittels optionaler Cloud-Anbindung über LAN, WLAN oder Mobilfunk zur Verwendung mit dem Managementportal https://bcs.spelsberg.com und der kostenlosen App BCS Finder für Android & iOS. Die App bietet weiterhin ein Navigationsmenü, mit der angemeldete Ladestationen gefunden werden können. -
Seite 4: Bestimmungsgemäßer Gebrauch
Warnung Gesundheitsgefahr ► Betreiben Sie die Ladestation nicht bei Außentemperaturen unter –25 °C oder über +40 °C. ► Im Falle von Feuer lösen Sie nicht den Deckel der E-Bike-Ladestation. Verwenden Sie für elektronische Geräte zugelassene Löschmittel. Verwenden Sie kein Wasser zum Löschen. ►... -
Seite 5: Bedienelemente Und Anschlüsse
Die Ladestation schaltet die Ladepunkte bei folgenden Umgebungsbedingungen ab: „ Überlast „ Zu hohe Temperatur „ Zu niedrige Temperatur „ Zu hohe Luftfeuchtigkeit „ Sabotageversuch (nur BCS Smart) Bedienelemente und Anschlüsse Abb . 1: Gesamtansicht Pos .-Nr . . Beschreibung Gehäusedeckel mit Sonderkopfschrauben (Werkzeug beiliegend) 230 V Steckdose mit Kindersicherung (eine an jeder Seite) Systemstecker z.B. -
Seite 6: Montage
Montage Vorsicht Verletzungsgefahr Der Benutzer kann durch beschädigte Komponenten verletzt werden. ► Montieren Sie die Ladestation nicht: – in der Nähe brennbarer Materialien. – in explosionsgefährdeten Bereichen. – in salzhaltiger oder nasser Umgebung. – in der Nähe von aggressiven Dämpfen. –... - Seite 7 700 min. 1400 min. 700 min. Abb . 3: Abstände Wandmontage (in mm) Montagemaße in mm...
-
Seite 8: Befestigung Ohne Außenbefestigungslaschen
Befestigung ohne Außenbefestigungslaschen Zur Befestigung der Ladestation benötigen Sie: „ 4 Schrauben (Durchmesser maximal 6 mm, Schraubenkopf mindestens 8,5 mm, maximal 10,5 mm) „ 4 passende Dübel Abb . 5: Gewindeeinschub heraushebeln Abb . 6: Gewindeeinschub heraushebeln Abb . 4: Befestigungspunkte (Ecke) (Seite) ►... -
Seite 9: Befestigung Mit Außenbefestigungslaschen
Befestigung mit Außenbefestigungslaschen Zur Befestigung der Ladestation benötigen Sie: „ 4 Außenbefestigungslaschen ABL-10 (Wandabstand 10 mm) oder ABL-40 (Wandabstand 40 mm) „ 4 Schrauben für die Außenbefestigungslaschen (beiliegend) „ 4 Schrauben (Durchmesser maximal 6 mm, Schraubenkopf maximal 12 mm) „ 4 passende Dübel 45°... -
Seite 10: Ladestation Elektrisch Anschließen
Ladestation elektrisch anschließen Warnung Lebensgefahr durch Stromschlag Durch Fehler beim Anschluss an die elektrische Versorgungsleitung besteht die Gefahr eines elektrischen Schlags. ► Lassen Sie den Anschluss an die elektrische Versorgungsleitung nur von einer örtlich zugelassenen Elektro-Fachkraft ausführen. ► Installieren Sie einen geeigneten Fehlerstromschutzschalter (RCD) und eine geeignete Leitungsabsicherung in der Zuleitung. -
Seite 11: Inbetriebnahme Der Bcs Smart
Inbetriebnahme der BCS SMART Die Inbetriebnahme darf nur durch eine autorisierte Fachkraft erfolgen. Die smarte BCS Fahrradladestation kann mit dem Spelsberg BCS Portal online verbunden werden, um alle Dienste nutzen zu können. Sie ist im Auslieferungszustand bereits mit einem LTE Zugang ausgestattet, für den separate Kosten entstehen. -
Seite 12: Verbindung Mittels Wlan
► Das Ethernet Kabel durch die Verschraubung führen – geeignete Kabel verwenden und Drehmoment beachten (Drehmomente Verschraubung 8 Nm). ► Das Ethernet Kabel am vorgesehenen Anschlusspunkt anschließen, siehe Abb. 1 - Anschluss LAN Leitung. Achten Sie auf ausreichende Biegeradien bei der Verlegung des Ethernet Kabels. ►... -
Seite 13: Led Zustände / Fehlersuche
► Verbinden Sie sich mittels Smartphone oder Computer mit dem neuen WLAN der Ladestation. Verwenden Sie die Zugangsdaten des Registrierungsaufklebers im Innenraum des Gehäuses. (SSID = BCS / passwort = bcs2smart). ► Rufen Sie im Webbrowser auf dem Smartphone oder Computer die Seite bcs.smart auf Es öffnet sich die Konfigurationsseite der Ladestation. -
Seite 14: Verbindung Mittels Mobilfunk
Führen Sie die folgenden Schritte durch: ► Rufen Sie die folgende URL auf, um sich als Benutzer zu registrieren: bcs.spelsberg.com/spelsberg/registration (Hinweis: die angegebene eMail Adresse ist gleichzeitig der Benutzername für die Anmeldung) Füllen Sie das Online-Formular aus und bestätigen Sie die Datenschutzerklärung. -
Seite 15: Station Zur Organisation Hinzufügen
Station zur Organisation hinzufügen In einer bestehenden Organisation kann eine neue Ladestation hinzugefügt werden. Für das Hinzufügen einer Ladestation benötigen Sie: „ Ein Benutzerkonto in einer bestehenden Organisation „ Die Registrierungs-ID auf dem Aufkleber innerhalb der Ladestation Führen Sie folgende Schritte aus, um eine BCS SMART Ladestation an einer Organisation anzumelden: „... -
Seite 16: Reinigung
Sabotage-Warnung per E-Mail zu deaktivieren. Alle Funktionen bleiben aktiv. Der Wartungsmodus beendet sich nach 4h selbst. Ansonsten Modus im Portal zurücksetzen. Hinweis Um einen ordnungsgemäßen Betrieb zu gewährleisten, verwenden Sie nur Original-Ersatzteile von Spelsberg (Kontaktdaten siehe letzte Seite). Ersetzen der Feinsicherung Warnung Lebensgefahr durch Stromschlag Beim Arbeiten an den elektrischen Komponenten der Fahrradladestation besteht die Gefahr eines elektrischen Schlags. -
Seite 17: Fehlerbehebung
Abb . 15: Position der Sicherungen ► Identifizieren Sie die Sicherungen anhand der Bezeichnungen E1(Schaltschrankheizung optional), X4 (Ladepunkt von vorne gesehen oben links), X5 (Ladepunkt von vorne gesehen oben rechts), T2 (Ladepunkt von vorne gesehen unten links) und T3 ( Ladepunkt von vorne gesehen unten rechts) auf der Elektronikplatine (Abb. -
Seite 18: Gewährleistung
Fehler Mögliche Ursache Abhilfe ► Die LED am system- Zyklische Prüfung auf Überlast Entfernen Sie die Überlast. spezifischen Lade- punkt leuchtet rot ► Die LED am system- Fehler an der Ladestation Trennen Sie das Ladekabel vom Fahrzeug. ► spezifischen Lade- Schalten Sie die Ladestation spannungsfrei. -
Seite 19: Entsorgung
Entsorgung ► Geben Sie das Verpackungsmaterial möglichst in den entsprechenden Recycling-Müll. Hinweis ► Wenn Sie das Produkt endgültig außer Betrieb nehmen, informieren Sie sich bitte beim nächsten Recyclingcenter oder bei Ihrem Fachhändler über die zutreffenden Entsorgungsvorschriften. Technische Daten Allgemeine technische Daten E-Bike-Ladestation Eingangsspannung 230/400 V AC 50 Hz... - Seite 40 Günther Spelsberg GmbH + Co. KG Visit us on Facebook! Im Gewerbepark 1, D-58579 Schalksmühle Änderungen, die dem technischen Postfach 15 20, D-58571 Schalksmühle www.facebook.com/spelsberg.de www.facebook.com/spelsberg.de Fortschritt dienen, bleiben vorbehalten. Telefon: +49 (0) 23 55 / 8 92-0 Telefax: +49 (0) 23 55 / 8 92-299...
