Befestigung ohne Außenbefestigungslaschen
Zur Befestigung der Ladestation benötigen Sie:
„
4 Schrauben (Durchmesser maximal 6 mm, Schraubenkopf mindestens 8,5 mm, maximal 10,5 mm)
„
4 passende Dübel

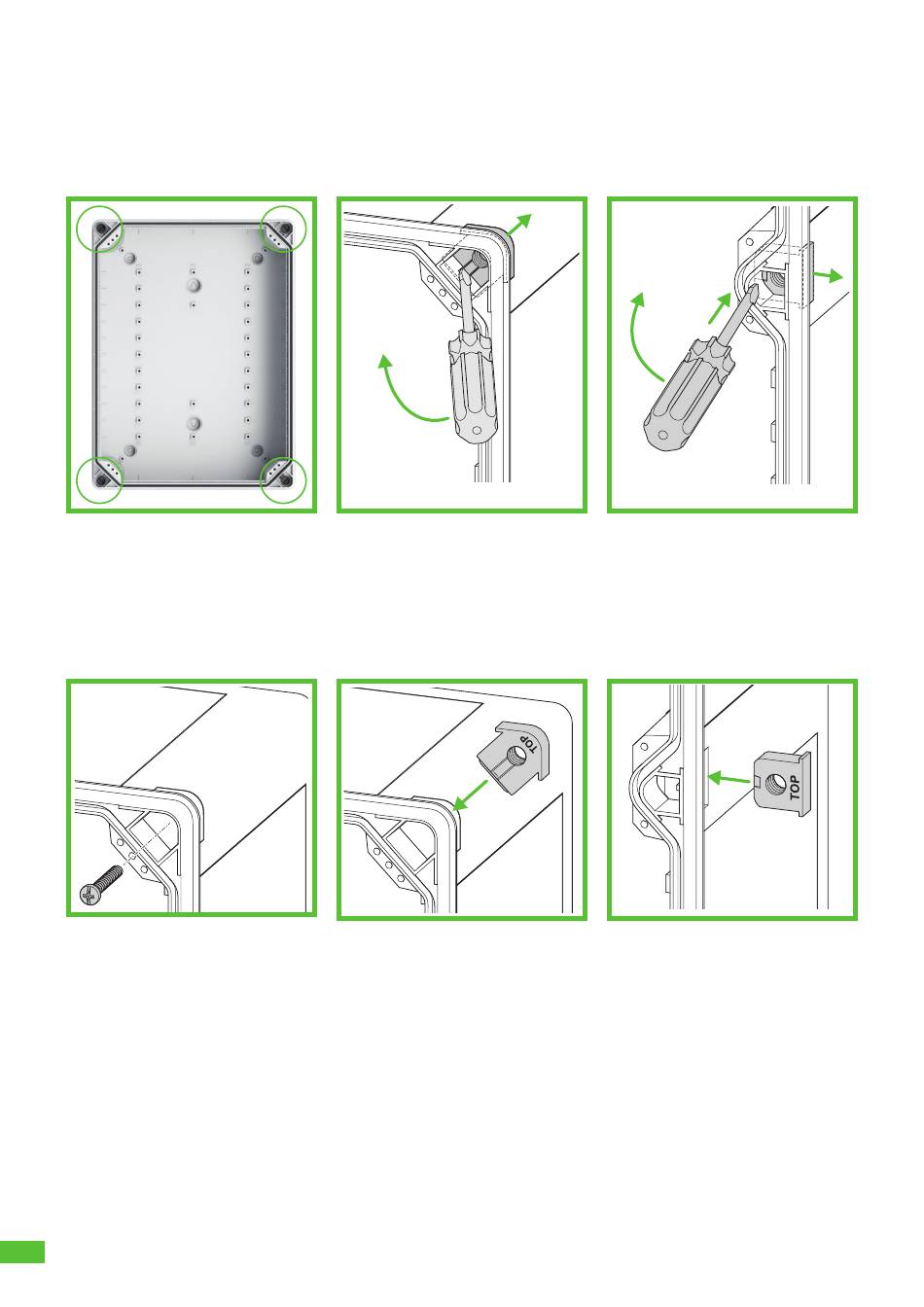

Abb. 4: Befestigungspunkte
►
Markieren Sie die Befestigungspunkte (Abb. 4).
►
Schrauben Sie den Gehäusedeckel ab.
►
Hebeln Sie mit dem Schraubendreher die Gewindeeinschübe heraus (Abb. 5 und Abb. 6).
►
Bohren Sie die Löcher für die Befestigungspunkte.
► ►
Stecken Sie die Dübel in die Bohrungen.
Abb. 7: Ladestation an der Wand
montieren
►
Schrauben Sie die Ladestation fest, indem Sie jeweils eine Schraube durch die Bohrungen schrauben
(Abb. 7).
►
Montieren Sie die Gewindeeinschübe (Abb. 8 und Abb. 9). Die Aufschrift „TOP" muss zum Gehäusedeckel
zeigen.
►
Verschrauben Sie den Gehäusedeckel der Ladestation.
8
Abb. 5: Gewindeeinschub
heraushebeln (Ecke)
Abb. 8: Gewindeeinschub
montieren (Ecke)
Abb. 6: Gewindeeinschub
heraushebeln (Seite)
Abb. 9: Gewindeeinschub
montieren (Seite)
