Ladestation elektrisch anschließen
Warnung
Lebensgefahr durch Stromschlag
Durch Fehler beim Anschluss an die elektrische Versorgungsleitung besteht die Gefahr eines
elektrischen Schlags.
►
Lassen Sie den Anschluss an die elektrische Versorgungsleitung nur von einer örtlich
zugelassenen Elektro-Fachkraft ausführen.
►
Installieren Sie einen geeigneten Fehlerstromschutzschalter (RCD) und eine geeignete
Leitungsabsicherung in der Zuleitung.
►
Beachten Sie vor jeder Arbeit an elektrischen Komponenten folgende Sicherheitsregeln:
–
Freischalten.
–
Gegen Wiedereinschalten sichern.
–
Spannungsfreiheit allpolig feststellen.
–
Erden und kurzschließen.
–
Benachbarte, unter Spannung stehende Teile abdecken oder abschranken.
►
Beachten Sie die örtlichen Vorschriften und Gesetze.
►
Achten Sie vor dem Anschluss darauf, dass Zuleitung, Stecker und Anschlussbuchsen sauber
und trocken sind.
►
Hantieren Sie nie mit Steckern, wenn Sie nasse Hände haben oder mit den Füßen in der
Nässe stehen.
►
Stellen Sie beim Anschließen der Zuleitung sicher, dass das Anschlusskabel nicht beschädigt
wird.
►
Öffnen Sie den Gehäusedeckel.
1

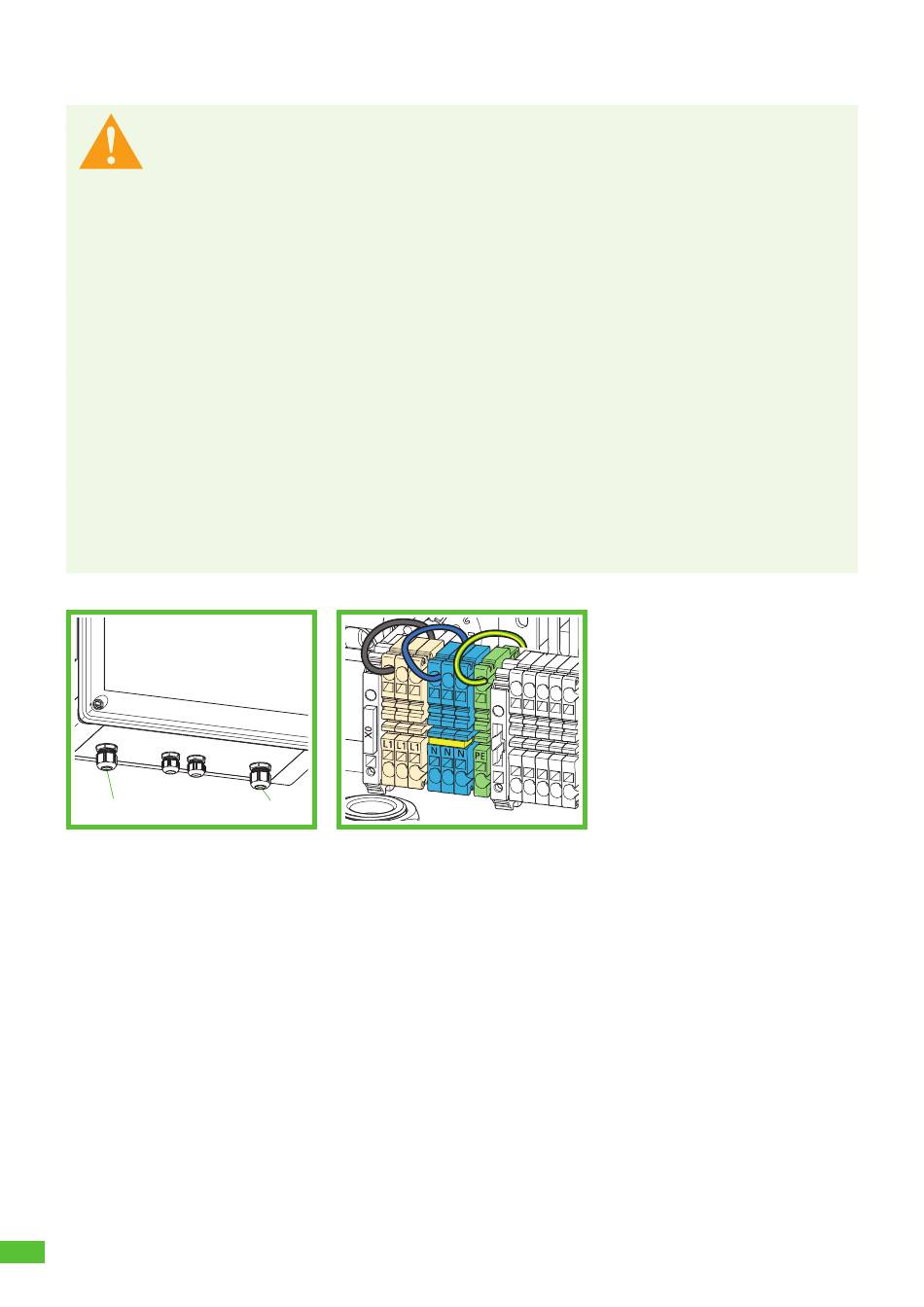

Abb. 13: Anschlüsse
►
Führen Sie die elektrische Versorgungsleitung durch die Kabelverschraubung (Abb. 13, Pos. 1).
►
Ziehen Sie die Kabelverschraubung fest. Empfohlenes Anzugsdrehmoment: 6 Nm
►
Schließen Sie die elektrische Versorgungsleitung an (Abb. 14). Die Fahrradladestation bietet eine
optionale Durchschleifmöglichkeit bei 3-phasigen Zuleitungen. Es sind Zusatzklemmen zum Auflegen
von 3 Phasen im Anschlussbereich vorhanden. Die Station selbst darf nur 1-phasig mit 230 V betrieben
werden.
►
Verschließen Sie alle nicht verwendeten Kabelverschraubungen mit Blindstopfen oder
Blindverschraubungen.
►
Verschrauben Sie den Gehäusedeckel der Ladestation. Empfohlenes Anzugsdrehmoment: 1,2 Nm
►
Schalten Sie die Versorgungsspannung ein.
10
2
Abb. 14: 230 V Anschluss
