Die Ladestation schaltet die Ladepunkte bei folgenden Umgebungsbedingungen ab:
„
Überlast
„
Zu hohe Temperatur
„
Zu niedrige Temperatur
„
Zu hohe Luftfeuchtigkeit
„
Sabotageversuch (nur BCS Smart)
Bedienelemente und Anschlüsse
2
8

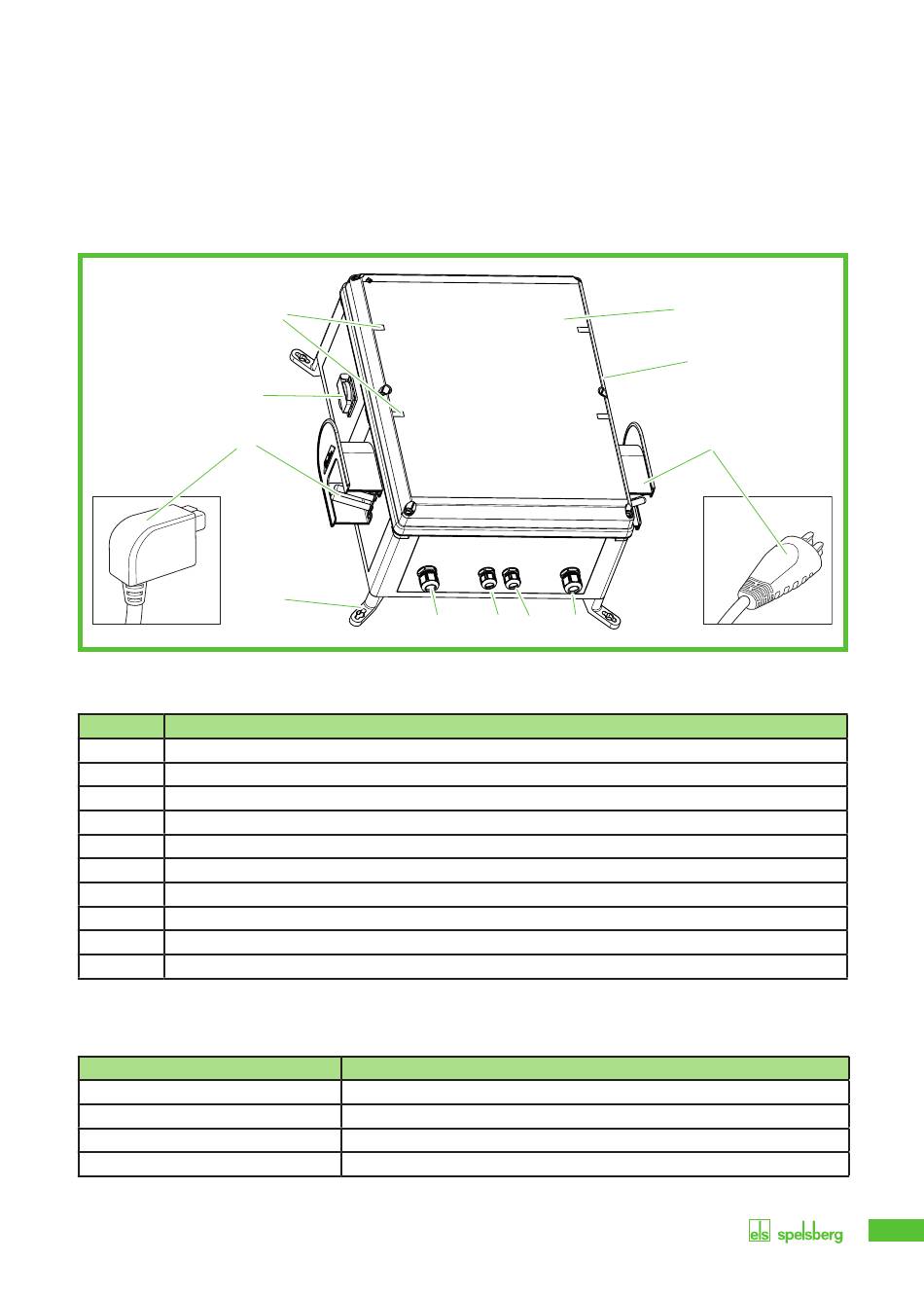

Abb . 1: Gesamtansicht
Pos .-Nr . . Beschreibung
1 Gehäusedeckel mit Sonderkopfschrauben (Werkzeug beiliegend)
2 230 V Steckdose mit Kindersicherung (eine an jeder Seite)
3 Systemstecker z.B. Bosch oder Shimano, je nach Ausstattung
4 Nur BCS Smart: Zuleitung für LAN-Verbindung
5 Zuleitung für Akku-spezifischen Systemstecker
6 Zuleitung für Akku-spezifischen Systemstecker
7 Netzanschluss
8 Systemstecker z.B. Bosch oder Shimano, je nach Ausstattung
9 LED Statusanzeige
10 Außenbefestigungslaschen
Unter dem Gehäusedeckel befinden sich LEDs, die den Status des jeweiligen Ladepunkts anzeigen.
LED
aus
grün
grün blinkend
rot
9
10
7
Status
Ladepunkt aus
Ladepunkt bereit oder Ladevorgang beendet
Ladevorgang läuft
Störung am Ladepunkt
6 5 4
1
2
3
5
