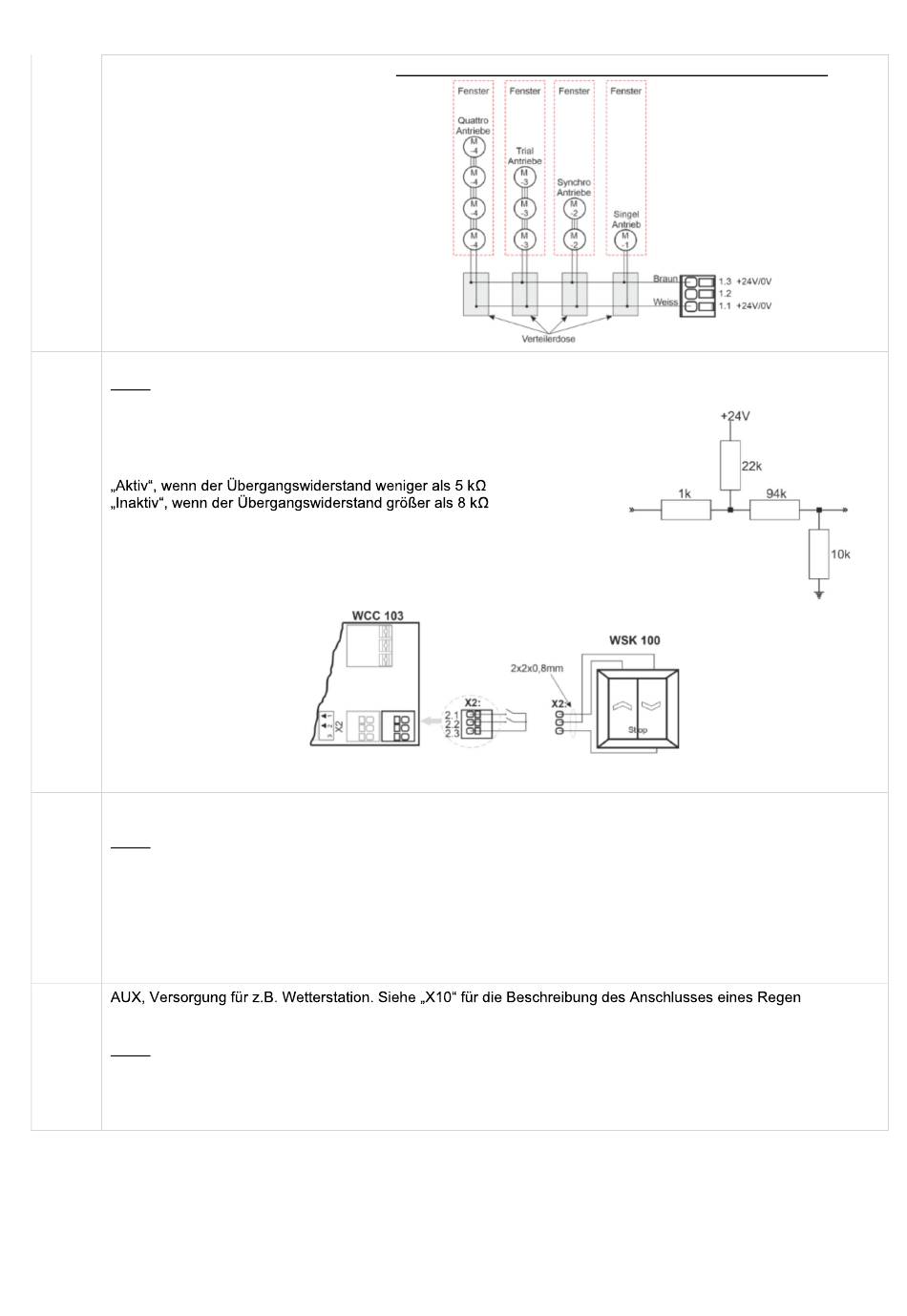

Schließen - Window Master WCC103 Installationsanleitung

Standard
±24V
Beispiel mit max. 3A
Stromaufnahme
a) 3 Stk. WMX 826-1
b) 2 Sätze à 3 Stk. WMX 504-3
c) 1 Stk. WMU 883-1
d) 2 Stk. WMU 861-2
Eingang zum Anschluss des Lüftungstasters
X2
Daten:
2.1 Öffnen
2.2 Schließen
2.3 GND / 0 V
Bei den werkseitig eingestellten Werten ist der Eingang:
Der Eingang hat einen Pullup-Strom von ca. 1 mA. (min. 0,9 mA, max. 1,1
mA), wenn der Eingang kurzgeschlossen ist.
Beispiel: Lüftungstaster an Eingang X2 angeschlossen
Lang drücken (> 500ms): Motor ein-/ausschalten, Motor läuft bis zum Anschlag
Kurz drücken:
X3 Eingang für automatische Steuerung.
Daten:
3.1 Öffnen
3.2 Schließen
3.3 GND / 0 V
X3 ist potentialfrei.
X3 hat eine niedrigere Priorität als X2.
X3 ist 30 Minuten lang gesperrt, nachdem X2 einen Befehl erhalten hat.
X7
/Windsensors.
Daten:
7.1 24 V
7.2 0 V
Maximal 500 mA
-Motoren
Motor stoppt
Anschluss von Varianten an Standardmotoren an der Motorlinie 1
beträgt
ist.
21
Eingangsschaltung
(vereinfacht)
-
