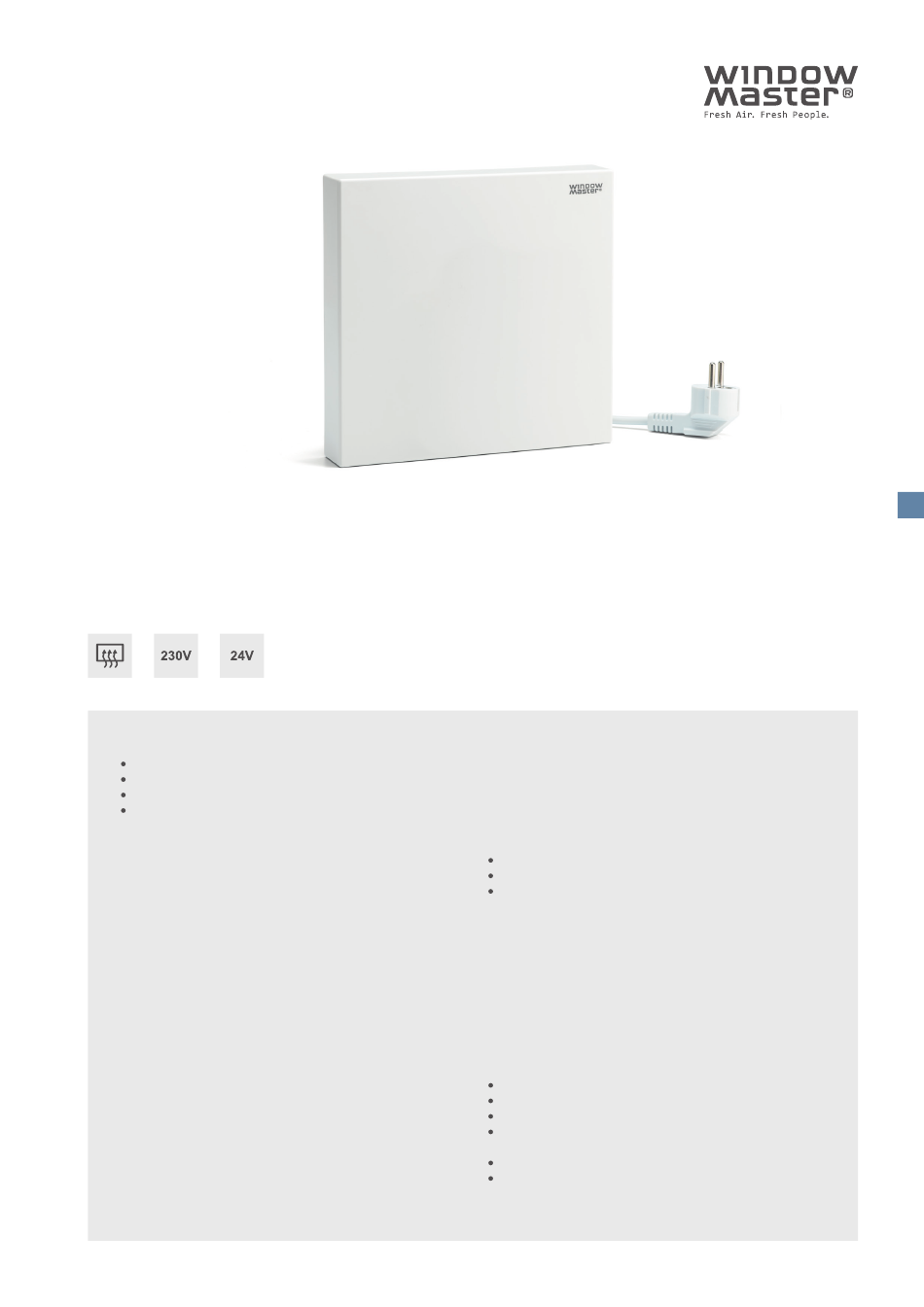

Steuerungen für die natürliche Lüftung
WCC 103

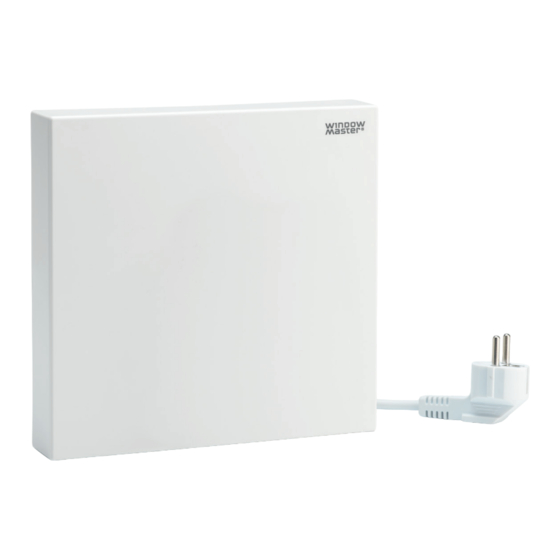

MotorController
Natürliche
Betriebs-
±24 V DC
Lüftung
spannung
Antriebe
Anwendungsbereich
für tägliche Lüftung
zur Steuerung von ± 24 V DC-Standard-Fensterantrieben
1 Komfortlüftungsgruppe von max. 3 A
kombinierbar mit externer Temperatur- und Zeitautomatik
GLT
MotorController für die Ansteuerung von ± 24 V DC-
Standardantrieben für die tägliche Lüftung. Der
MotorController kann auch Verriegelungsantriebe ansteuern.
Die Anzahl der Motoren, die an den MotorController
angeschlossen werden können, hängt vom Motortyp ab. Die
Anzahl der Motoren pro MotorController finden Sie in der
Tabelle „Maximale Anzahl der Motoren pro MotorController".
Beschreibung
Der MotorController steuert (öffnet/schließt) die
Fensterantriebe anhand des Signals der angeschlossenen
Komponente(n), z. B. Lüftungstaster (Bedienfeld),
Raumsensor und Wettersensor.
Es wird empfohlen, einen Lüftungstaster anzuschließen, wenn
Sensoren und andere Bedienelemente angeschlossen sind,
damit ein Benutzer jederzeit auch über den Lüftungstaster die
Signale steuern und selbst die Fenster öffnen und schließen
kann, wenn mehr oder weniger Frischluft gewünscht wird.
Bis zu 10 MotorController können über ein gemeinsames
Signal (z.B. Taster, Wind-Regenmelder usw.) angesteuert
werden.
Der MotorController ist auch in einer 3A-Version mit
Fernbedienung für die Steuerung der Fenster und in einer
6A-Version auch mit Fernbedienung erhältlich.
Prioritätseingänge
Die Motoren können über drei Prioritätseingänge angesteuert
werden. Alle Kontakte müssen potentialfrei sein.
Alles Schliessen (Regen-) Höchste Priorität
manuelle Bedienung der Motorlinie
automatische Regelung der Motorlinie (niedrigste Priorität)
Versorgung für externe Sensoren
Eine Hilfsspannung von 24VDC/ 500mA steht für externe
Sensoren zur Verfügung.
Konfiguration
Über einen DIP-Schalter kann beim Lüftungstastereingang
zwischen Automatik- und Totmannbetrieb gewechselt werden.
Spezifikationen
1 Motorgruppe mit bis zu 3A
max. Ausgangsspannung 24 V DC bei 230 V AC
einfache und schnelle Installation
bis zu 10 MotorController können zusammengekoppelt
werden
Regen-/Windsensor kann angeschlossen werden
3 Prioritätseingänge
Der MotorController kann horizontal oder vertikal an einer
Wand montiert werden.
