Window Master WCC103 Installationsanleitung Seite 10

X10 Anschluss eines Wind-/Regensensors Typ WLA 330 oder WLA 331.
Der Wind-/Regensensor muss sowohl an X10 als auch an X7 angeschlossen werden.
Daten:
10.1 24 V
10.2 Regen
10.3 GND / 0 V
Bei den werkseitig eingestellten Werten ist der Eingang:
Bei Werten zwischen 4 und 8 k hängt das Ergebnis von der Versorgungsspannung ab.
Der Eingang hat einen Pullup-Wert von ca. 1 mA (min. 0,9 mA, max. 1,1 mA)

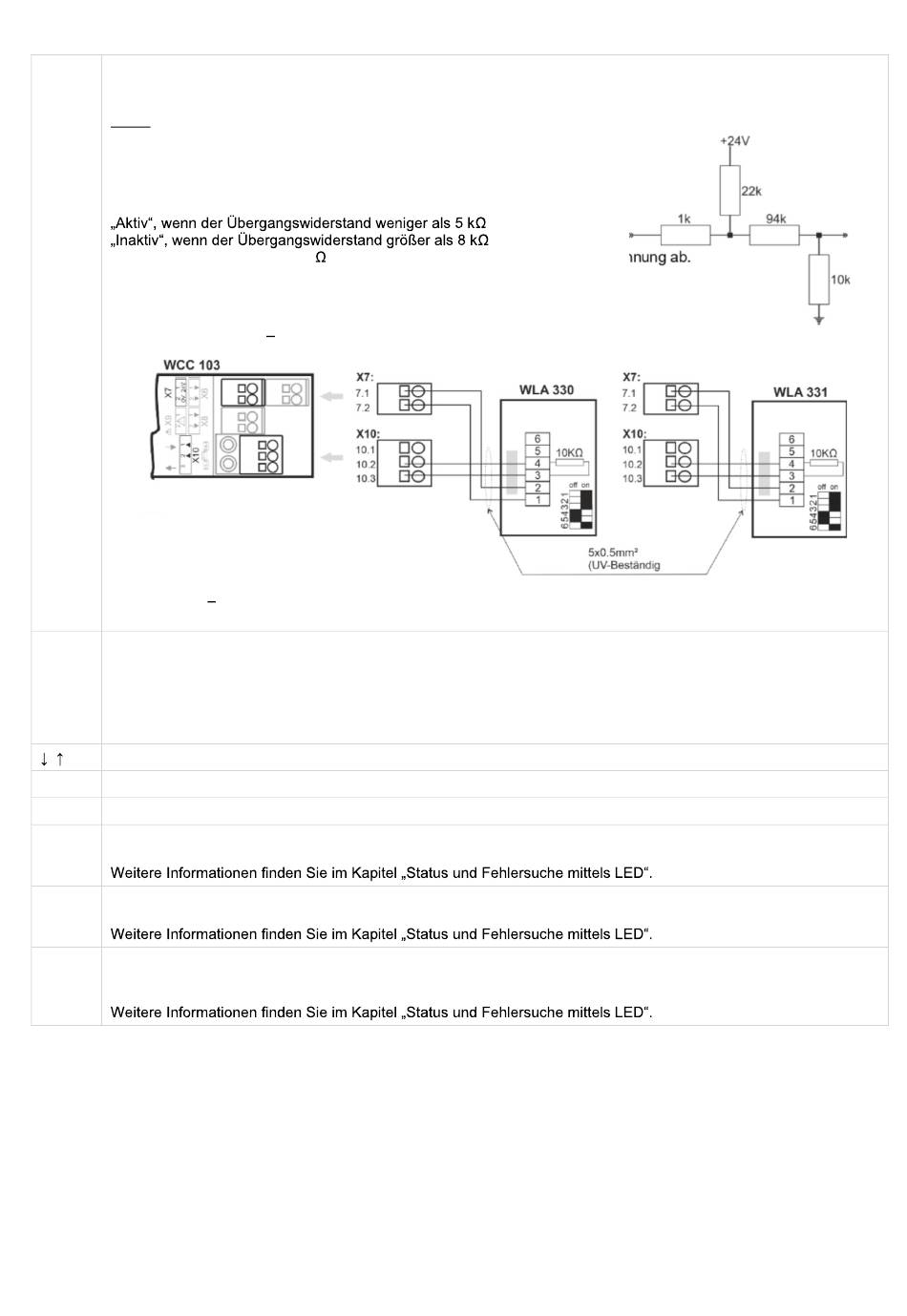

Anschluss von Wind-/Regen- und Regensensor
WLA 330 und WLA 331 Die Einstellungen der Sensoren werden am Sensor vorgenommen.
DIP-Schalter 1 3 am WLA 330 müssen auf die gewünschten Windgeschwindigkeiten eingestellt werden.
Informationen zu den Einstellungen der DIP-Schalter finden Sie im Handbuch des WLA 330.
DS DIP-Schalter zur Konfiguration der Selbsthaltung bei angeschlossenem Lüftungstaster am X2.
ON = Selbsthaltung aktiviert
OFF = Selbsthaltung deaktiviert
Werkseinstellung = OFF
Alle Fenster schließen/öffnen
Reset - Zurücksetzen
K1
FW update - Wird im Zusammenhang mit Firmware-Updates verwendet
K2
Gelbe LED zur Anzeige eines Fehlers am MotorController.
LED 1 Wenn die LED nicht leuchtet, liegt kein Fehler vor.
Grüne LED, die den Status des MotorControllers anzeigt.
LED 2 Wenn die LED konstant leuchtet, liegt kein Fehler vor.
Grüne LED, die den Status der Motorlinie anzeigt.
Wenn die Diode 2,4 Sekunden lang leuchtet und 0,8 Sekunden lang nicht leuchtet (unbegrenzt wiederholt), liegt
LED 4
kein Fehler in der Motorlinie vor.
beträgt
ist.
22
Eingangsschaltung (vereinfacht)
