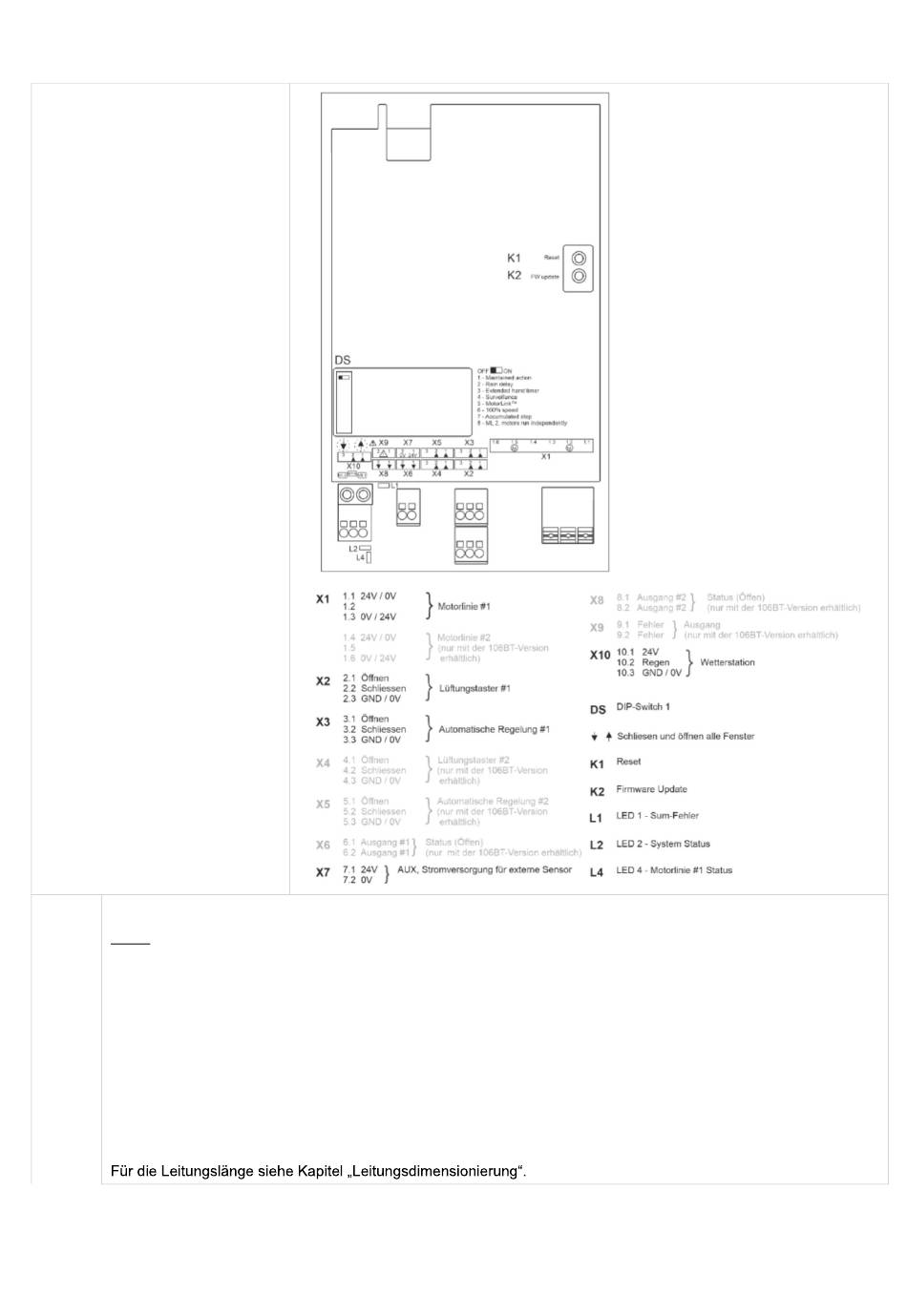

Anschlussbeschreibung

9
Am WCC 103 können ± 24-V-
Standardmotoren,
Lüftungstaster, Thermostate und
dergleichen sowie Wind-
/Regensensoren angeschlossen
werden.
X1 Die WCC 103 enthält eine Motorlinie, an die nur ±24V-Standardmotoren angeschlossen werden dürfen.
Daten
1.1 24 V / 0 V
1.2
1.3 0 V / 24 V
Die Anzahl der in der Motorlinie zugelassenen Motoren hängt vom Motortyp ab. Die Gesamtstromaufnahme der
Motorlinie darf 3A nicht überschreiten. Neben den Motoren können auch Verriegelungsantriebe vom Typ WMB
8xx angeschlossen werden. Die Stromaufnahme der Verriegelungsantriebe wird in die 3A nicht mit eingerechnet,
da Motoren und Verriegelungsantriebe nicht gleichzeitig laufen.
Alle Motoren derselben Motorlinie laufen gleichzeitig / werden gleichzeitig betrieben.
Alle Motoren in einer Motorlinie müssen vom gleichen Typ sein.
Leitungsquerschnitt: flexibel bis 6 mm², massive Ader bis 10 mm².
