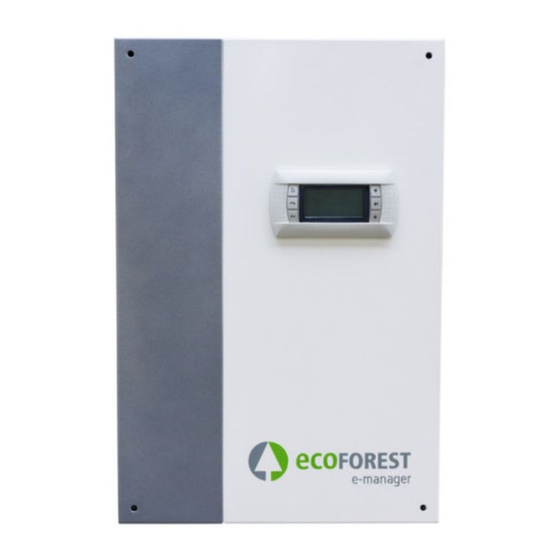

GEFAHR! Vorgehensweisen zu warnen. Das ecoSMART e-manager-Gerät wurde für die Verwendung mit ecoGEO-, ecoGEO HP- und ecoAIR-Wärmepumpen sowohl in Einzel- als auch Kaskadenkonfigurationen sowie mit einer Reihe von kommerziellen Geräten in Eigenverbrauchsanlagen für die Produktion und Nutzung von Energie aus erneuerbaren Quellen.
2.1. Auspacken des e-managers Entfernen Sie den Verpackungsdeckel von Ihrem ecoSMART e-manager. Im Inneren befindet sich eine Schaltung, wie auf der Abbildung zu sehen ist. Schrauben Sie vorsichtig die vier Innensechskantschrauben M4 von der vorderen Abdeckung heraus und öffnen Sie sie wie nachfolgend gezeigt: Abbildung 2.1.
Installerhandbuch ecoSMART e-manager 2.2. Abmessungen und platzierung der e-manager Die allgemeinen Dimensionen des e-manager Sind in der folgenden Abbildung dargestellt. Abbildung 2.2. e-manager Abmessungen in mm. Stellen Sie den e-manager auf eine senkrechte Fläche und lassen Sie den Platz für den Frontalzugang zur Box frei. Die Installation muss innen erfolgen und darf keinen extremen Temperaturen, feuchten Umgebungen Oder Schwebeteilchen ausgesetzt werden.
Installerhandbuch ecoSMART e-manager 2.3. Allgemeine Anweisungen Nachfolgend werden die Einbauorte der wichtigsten Komponenten des ecoSMART e-managers aufgeführt. CHiNT NH4-2-32 POWER SUPPLY COIL J10 FBUS1 J11 BMS2 J14 pLAN pCOOEM+ 24 Vac FBus BMS2 pLAN Beschreibung Anschluss Spannungsversorgung Schalter der Steuereinheit...
Installerhandbuch ecoSMART e-manager 2.4. Stromversorgung des Energiemanagers Die Stromversorgung des ecoSMART e-managers ist einphasig mit 230 V / 50 Hz, 1/N/PE. Für die Stromkabel wird ein Querschnitt von 1,5 mm empfohlen. Zur Durchführung der elektrischen Installation führen Sie das Stromkabel zum oberen linken Teil des Steuerkastens und dann zur Klemmenleiste, wie nachfolgend beschrieben.
2.5. Digitale Steuereingänge (DIxx) Der ecoSMART e-manager erlaubt den Anschluss von vier digitalen Eingängen zur Fernabschaltung unkritischer Lasten (von DI1 bis DI4) und zwei digitalen Eingängen für die Aktivierung der Zustände “SMART GRID” (DI6 und DI7). Die Eingänge müssen potenzialfrei sein.
Installerhandbuch ecoSMART e-manager 2.6. Kommunikationsschnittstellen (FBus, BMS2 und pLAN) Der Manager verfügt in der unteren Schiene über drei Anschlüsse, die mit den verschiedenen Kommunikationsschnittstellen der Steuereinheit verbunden sind. Die Kommunikation mit der Steuereinheit wird über Modbus Protokoll RTU gem. Standard nach RS485-Norm ausgeführt.
Seite 57
Vorrichtungen als Slave eines Modbus-Netzes ermöglicht. Diese Schnittstelle ist frei und ihre Verbindung ist für die ordnungsgemäße Funktion des Systems nicht erforderlich. Wenn Sie ein externes Gerät an Ihren ecoSMART e-manager, anschließen möchten, wenden Sie sich an den technischen Service von ECOFOREST.
Installerhandbuch ecoSMART e-manager 2.7. Digitale Ausgänge zu Relais (DOxx) Die Software der Steuereinheit ermöglicht im Fall eines Energieüberschusses die Steuerung von bis zu vier unkritischen Lasten. Die vier Relais, die diese Lasten aktivieren, sind in der Box des ecoSMART e-managers enthalten. Die Versorgung von jedem Relais ist unabhängig, d.
2.8. Software-Update für die Wärmepumpe Sollten Sie Ihren ecoSMART e-manager nach Ihrer Wärmepumpe ecoGEO erworben haben, ist es möglich, dass ein Software- Update der Wärmepumpe erforderlich ist. Auf dem Bildschirm Version im Menü INFORMATION (um einen schnellen Zugriff von dem Hauptbildschirm zu erhalten, drücken Sie ) können Sie die Softwareversion Ihres e-managers sowie Ihrer Wärmepumpe ecoGEO überprüfen.
Installerhandbuch ecoSMART e-manager 3. Anleitung der Steuereinheit Je nach Softwareversion und der vom technischen Kundendienst eingerichteten Konfiguration, besteht die Möglichkeit, dass gewisse Bildschirme bzw. Inhalte nicht angezeigt werden. HINWEIS Wenn bei Aufruf eines Menüs der folgende Bildschirm angezeigt wird, bedeutet dies, dass der Dienst, auf den zugegriffen werden soll, nicht verfügbar ist oder vom technischen Kundendienst nicht eingerichtet wurde.
Installerhandbuch ecoSMART e-manager 3.2. Hauptmenüfenster Der Startbildschirm der Anwendung besteht aus verschiedene Bereichen, in denen Informationen über den Betrieb des e-managers erfasst werden. Datum und Uhrzeit Zustand 06/11/2016 F 1425 Energiezähler 0.0 kW 3.8 kW Regelmodus aktiviert Aktivierter Tarif/Zustand SG Regelausgang Vorgabeänderungen...
Installerhandbuch ecoSMART e-manager 3.4. Betriebsarten Die im ecoSMART e-manager aktivierten Betriebsarten werden auf dem Startbildschirm angezeigt und geben uns jederzeit einen schnellen Überblick über das Verhalten der Steuerung. Betriebsart ÜBERSCHUSSMANAGEMENT Wenn die Komfortbedingungen erfüllt sind, regelt die Steuerung den Verbrauch der Wärmepumpe, um die Stromüberschüsse zu nutzen.
Installerhandbuch ecoSMART e-manager 3.5. In der Steuereinheit aktivierte Ausgangssignale Auf dem Startbildschirm werden im unteren Bereich auch die von der Steuereinheit gesendeten Signale in den aktivierten Ausgängen angezeigt. Signal REGELUNG Es wurde ein Ausgang zur Drehzahlregelung des Verdichters der Pumpe aktiviert.
Installerhandbuch ecoSMART e-manager 3.6. Liste der Installateurmenüs Befolgen Sie die folgenden Anweisungen, um durch die verschiedenen Installateurmenüs zu navigieren. In jedem Menü stehen eine Reihe von Bildschirmen zur Verfügung, über die Sie den STATUS und die BETRIEBSART der Steuerung ändern, Parameter einstellen und sich Informationen anzeigen lassen können.
Installerhandbuch ecoSMART e-manager 14. Mit dem Cursor erneut an der Position 1 die Tasten betätigen, um in das vorherige oder nächste Menüfenster zu wechseln, oder mit der Taste zur Liste der Installateurmenüs zurückkehren. Position 1 Position 2 WW Wt ktv...
Installerhandbuch ecoSMART e-manager at 4 Last x b? bauch 1.0kW Auf diesen Bildschirmen können wir jede der 4 unkritischen Lasten einzeln aktivieren. Für ctv. vo 100% jede Last wählen wir den maximalen Stromverbrauch und den Prozentsatz dieses z zu ktv....
Installerhandbuch ecoSMART e-manager 3.14. Konfiguration ÜBERSCHUSSMANAGEMENT taatu m Etug b.Sytm a.bchukoto c.Etug b.bauchkoto .Fuktott c.Tafkoto ktv./Daktvug Aktivierung/Deaktivierung ktvug 0.5kW Auf diesem Bildschirm können wir die Grenzwerte für die Aktivierung und Deaktivierung ktvug Z. 25 der Regelung der Wärmepumpe bei Überschuss festlegen. Es ist notwendig, eine Daktvug...
Installerhandbuch ecoSMART e-manager 3.16. Konfiguration Tarifmanagement taatu m Etug b.Sytm b.bauchkoto c.Etug c.Tafkoto .Fuktott .SG Mou Wtptztaf Nieder-/Hochtarif im Winter/Sommer Tag MONTG Kop. ach Wir können bis zu vier Zeitabschnitte pro Tag in vier Zeitplänen konfigurieren, um die Hoch- und Niedertarifzeiten der Strompreise im Winter (vom 21. Dezember bis 21. Juni) 1...
Installerhandbuch ecoSMART e-manager 4. Technische Daten Technische Daten Wert Stromversorgung 1/N/PE 230 V / 50 Hz Elektrische Daten Maximale Betriebsleistung 63 W Maximale Stromstärke 0,5 A Höhe x Breite x Tiefe 600x400x155 mm Abmessungen und Leergewicht (ohne Gewicht 14,7 Kg Verpackung) Der zulässige Spannungsbereich für einen korrekten Betrieb des Gerätes beträgt ±...
Vorschriften im Land, wo das Produkt verkauft wurde. Diese Garantie gilt nur in dem Land, wo der Verkauf des Produkts erfolgte. Mit vorheriger Zustimmung von ECOFOREST kann Ihnen Ihr Vertragshändler vor Ort eine Erweiterung der Garantie anbieten, die in den gesetzlichen Vorschriften gefordert sein kann.
