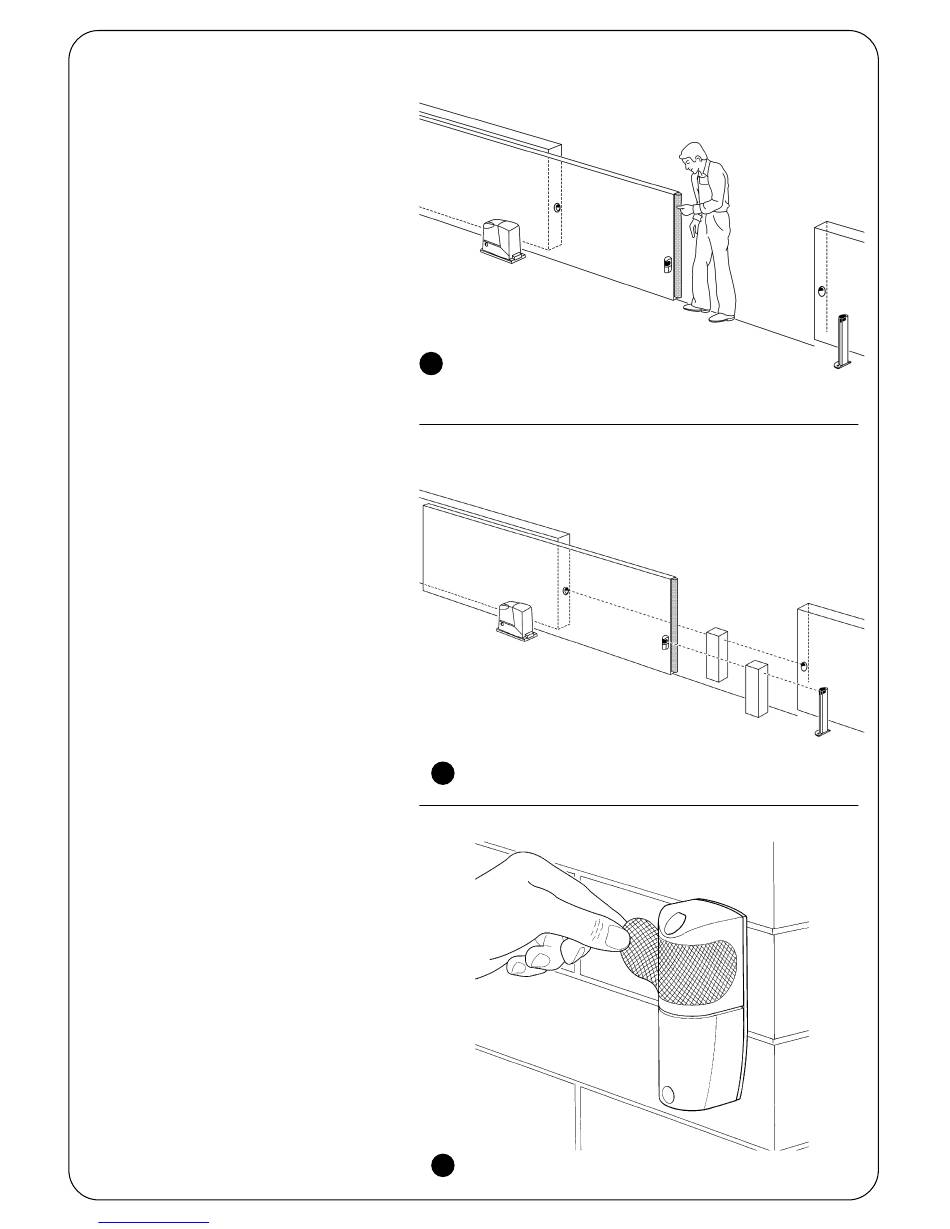

17. Para comprobar FT210 en la parte correspon-
diente al dispositivo sensible a la presión PSPE, pre-
sione y suelte la banda sensible tal como se muestra
en la figura 23; compruebe que el led L4 se apague
y que el led L3 se encienda y viceversa.
18. Si esta es la programación preferida, conecte el
puente de conexión JP3 en el TX de manera que,
después de algunos segundos después de la con-
clusión del movimiento, la transmisión se conmute a
modo LENTO.
19. Si se ha efectuado la operación descrita en el
punto anterior, controle que, transcurrido el tiempo
previsto (véase JP2 en la tabla 1), el transmisor se
conmute a modo LENTO. La transmisión en modo
LENTO se reconoce porque el led L1 parpadea bre-
vemente cuatro veces seguido de una pausa.
20. Enganche mecánicamente la hoja al motor y
accione una maniobra de la cancela. Mientras tan-
to, controle que al comienzo de la maniobra, el led
L2 se apague, indicando que el test del sensor, que
detecta las vibraciones de la cancela en movimien-
to, haya concluido.
21. Accione varias maniobras de la cancela y con-
trole que la apertura y el cierre se realicen correcta-
mente y sin inversiones del movimiento.
22. Efectúe otras maniobras y, durante la maniobra
de cierre, active el detector de presencia óptico, tal
como indicado en el punto 15, y controle que pro-
voque la accione prevista, por ejemplo, la inversión
del movimiento.
23. Efectúe otras maniobras y, durante la maniobra
de cierre, active la banda sensible, tal como indica-
do en el punto 16, y controle que provoque la accio-
ne prevista, por ejemplo, la inversión del movimiento.
24. Según la norma EN 12445, el control de la par-
te correspondiente al detector de presencia óptico
(tipo D) de FT210 debe hacerse con el paralelepípe-
do de ensayo de 700x300x200mm, con 3 lados de
color negro mate y 3 lados de color blanco brillante
o bien pulidos, tal como indicado en la figura 24 y
según lo mencionado en el capítulo7 de la norma
EN 12445:2000 (o bien en el anexo A de
prEN12445:2005).
25. Según la norma EN 12445, el control de la par-
te correspondiente al dispositivo sensible a la pre-
sión PSPE de FT210, si las situaciones peligrosas
causadas por el movimiento de la hoja han sido pre-
venidas limitando la fuerza de impacto (tipo C), hay
que medir la fuerza con el instrumento específico en
los puntos previstos, según el capítulo 5 de la nor-
ma EN 12445.
26. Después de haber comprobado todos los pun-
tos anteriores, quite el filtro atenuador del cristal del
receptor RX, tal como indicado en la figura 25.
27. Al final del ensayo, recuerde cerrar todas las
cajas de los dispositivos.
