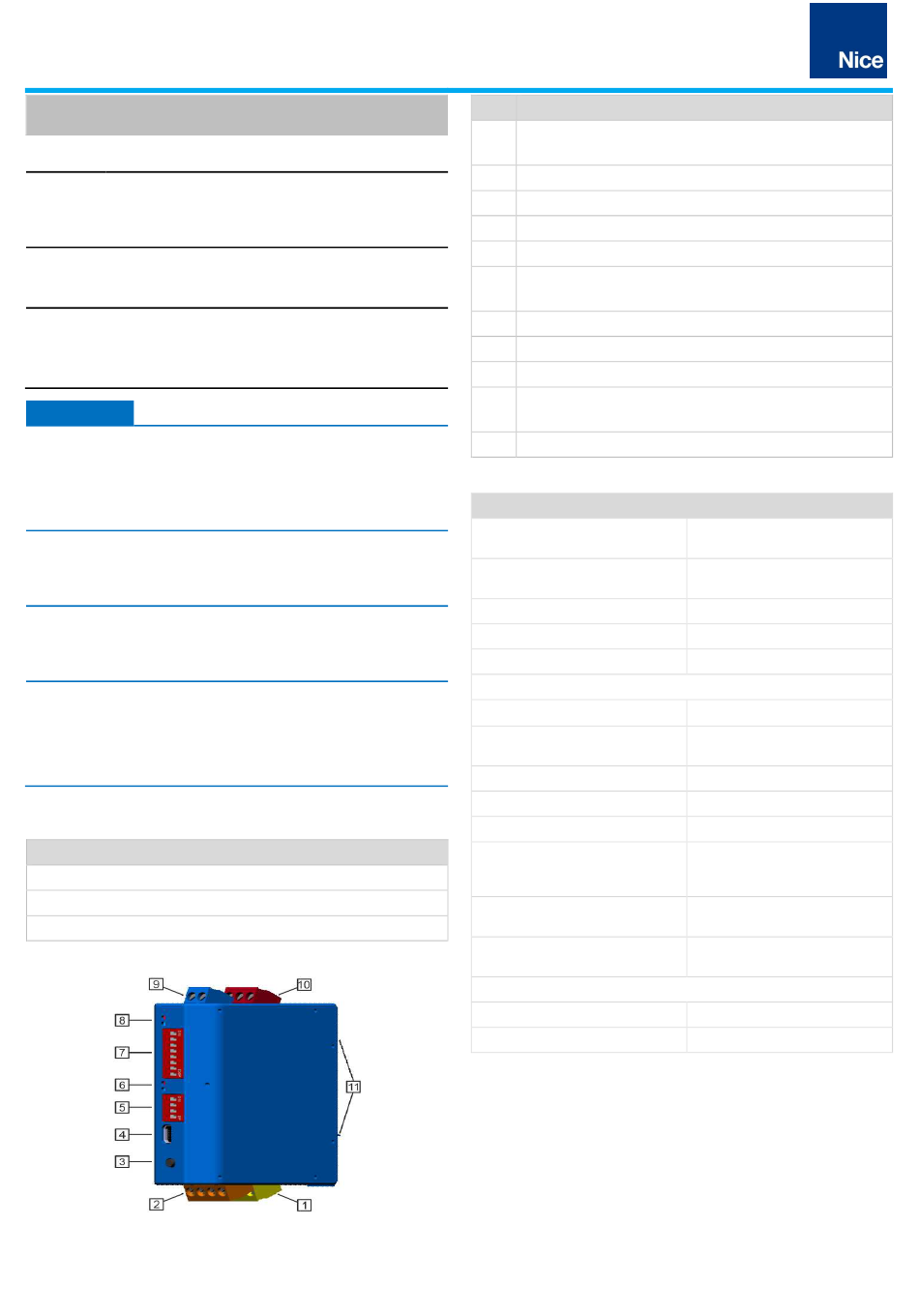

LP21/LP22
DE - Kurzanleitung
HINWEIS
Betriebsanleitung lesen
Detaillierte Anweisungen und ausführliche Informationen finden Sie in
der vollständigen Betriebsanleitung zum Produkt. Das Dokument steht
auf der Homepage
:www.niceforyou.com
Anleitung lesen und aufbewahren
Lesen Sie das Dokument vor der ersten Verwendung des Produkts
und bewahren Sie es für späteres Nachschlagen auf!
Wartung und Reparaturen
Für dieses Produkt ist keine Wartung und Instandhaltung erforderlich.
Bei Störungen und Defekten wenden Sie sich bitte an den Verkäufer
oder Hersteller.
ACHTUNG
Unsachgemäße Verwendung
Für das Gerät gelten die Gewährleistungsbestimmungen des
Herstellers in der zum Zeitpunkt des Kaufs gültigen Fassung. Für eine
ungeeignete, falsche manuelle oder automatische Einstellung von
Parametern für ein Gerät bzw. ungeeignete Verwendung eines
Gerätes wird keine Haftung übernommen.
Unzulässige Reparaturen
Reparaturen dürfen nur vom Hersteller durchgeführt werden. Bei
Zuwiderhandeln ist die Sicherheit gefährdet und führt zu einem Verfall
der Gewährleistung.
Zulässige Spannungsquellen
Die Spannungsversorgung muss die Anforderungen für
Schutzkleinspannungen (SELV, „Stromkreise und Stromquellen
begrenzter Leistung") erfüllen.
Erforderliche Sicherheitseinrichtungen
Das Gerät darf nicht als Sicherheitsbauteil im Sinne der
Maschinenrichtlinie 2006/42/EG, der Bauproduktenverordnung
305/2011/EU oder anderer Sicherheitsvorschriften verwendet werden.
In Anlagen mit Gefährdungspotential sind zusätzliche
Sicherheitseinrichtungen erforderlich!
1 Produktübersicht
Produktbestandteile
Verkehrsdetektor LP21/LP22
Steckklemmenblöcke (1x Versorgung, 1x Schleifen)
Kurzanleitung
Tab. 1: Lieferumfang

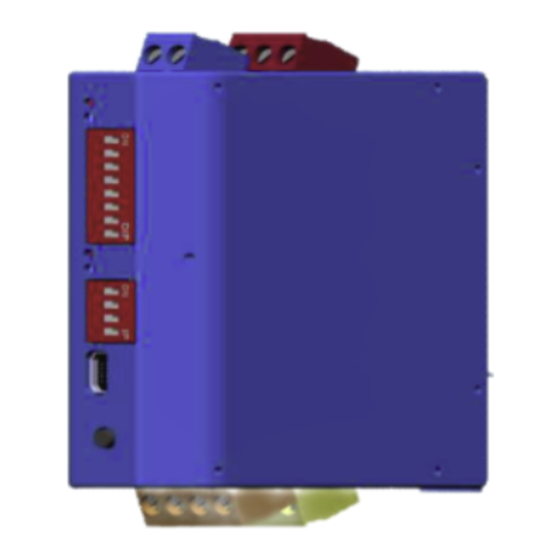

Abb. 1: Produktabbildung LP21/LP22
LP21/LP22 Kurzanleitung 1.1 DE
Index Komponente
1
Klemmenblock Ausgang 1:
Relais 1 (gelb)
2
Klemmenblock Schleifeneingänge (orange)
3
Reset-Taste
4
USB-Anschluss
5
DIP-Schalter 2 (LP22)
6
LEDs Schleifenkanal 1 (rot + blau) LP21
LEDs Schleifenkanal 2 (rot + blau) LP22
7
DIP-Schalter 1
8
LEDs Schleifenkanal 1 (rot + blau) LP22
9
Klemmenblock AC/DC (blau)
10
Klemmenblock Ausgang 2:
Relais 2 (rot)
11
Montagevorrichtung für DIN-Schiene
Tab. 2: Komponentenliste LP21/LP22
Technische Daten
Abmessungen
Spannungsversorgung (1x blau)
Schutzart
zulässige Betriebstemperatur
relative Luftfeuchtigkeit
Schleifeneingänge (1x orange, 2-polig, 4-polig bei 2-Kanal)
max. Induktivitätsbereich
empfohlener
Induktivitätsbereich
Arbeitsfrequenz
max. Zuleitungslänge
max. Innenwiderstand
2 Relais (1x gelb + 1x rot)
Konfigurationsschalter 1 (alle
Varianten)
Konfigurationsschalter 2 (2-Kanal-
Varianten)
LED (1x blau + 1x rot je Schleifenkanal)
Reset
PC-Schnittstelle
Tab. 3: Technische Daten
1|4
22,5 x 79,0 x 81,0 mm (BxHxL,
ohne Klemmen)
10 – 30 VDC / 10 – 26 VAC,
max. 2 W (SELV)
IP20
-37 – +70 °C
< 95 % (nicht betauend)
20 – 700 µH (siehe Hinweis 1)
100 – 300 µH
30 – 130 kHz
200 m
20 Ω (einschließlich Zuleitung)
max. 48 V (AC/DC), 2 A, 60 W,
125 VA (SELV)
min. 1 mA / 5 V
8-poliger DIP-Schalter
4-poliger DIP-Schalter
Drucktaster
USB-Buchse, Typ Mini-AB
Sensors
