5.5) Résolution des problèmes
Dans le tableau N°6 on peut trouver des indications utiles pour affronter les éventuels problèmes de fonctionnement pouvant
se vérifier durant l'installation ou à cause d'une panne.

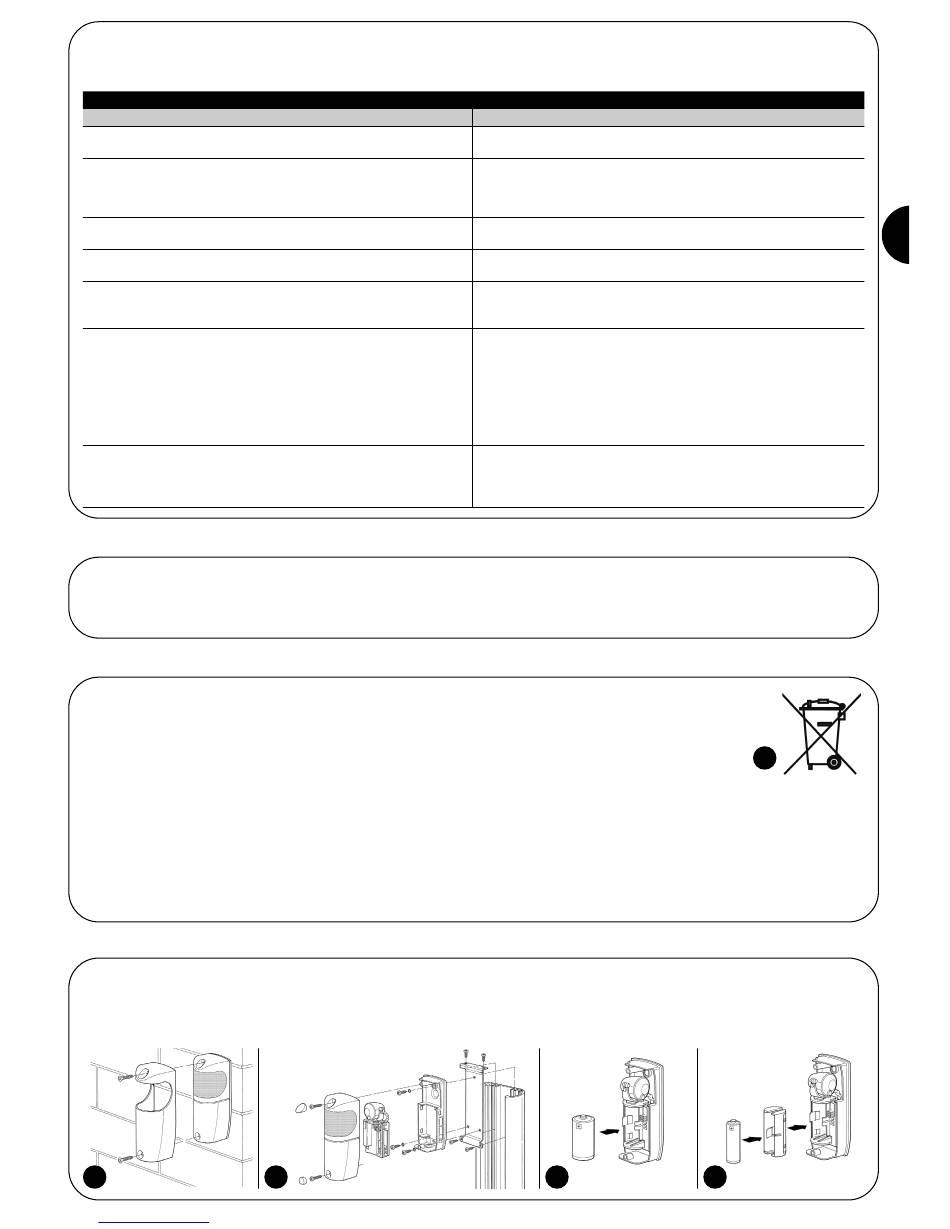

Tableau N°6: recherche des pannes
Symptômes
Il n'est pas possible de commander le portail;toutes les leds
sur le récepteur de FT210 sont éteintes.
le portail commence la manœuvre mais s'arête au bout d'1
seconde; la led 2 (jaune) est allumée.
Durant la course, le portail s'arrête ou inverse la manœuvre;la
led L1 (rouge) est allumée fixe.
Durant la course, le portail s'arrête ou inverse la manœuvre; la
led L3 (rouge est allumée et la led L4 (verte) est éteinte
De temps en temps, durant la course le portail s'arrête ou
inverse la manœuvre ;avec le portail ouvert la led L1 (rouge) cli-
gnote rapidement.
À l'allumage du dispositif, le récepteur présente la led L2 jau-
ne allumée et la led L1 rouge clignotante. Si le faisceau infra-
rouge est masqué, la led L1 rouge s'allume fixe, mais on ne
sent le déclenchement d'aucun relais.
De temps en temps, durant la course le portail s'arrête ou
inverse la manœuvre;parfois il se bloque complètement et il
n'est pas possible de le commander; la led L (rouge) fait
continuellement 2 clignotements brefs.
6) Maintenance
La maintenance de FT210 ne nécessite pas de soins particuliers, mais il faut effectuer un contrôle au moins tous les 6 mois pour
vérifier l'état du dispositif à photocellules FT210 (présence d'humidité, oxydation, etc.); à cette occasion, il faut nettoyer le boî-
tier et refaire l'essai suivant les indications du chapitre 4 «Essai». FT210 a été étudié pour fonctionner dans des conditions nor-
males au moins 10 ans, il est donc bon d'intensifier la fréquence des contrôles de maintenance passée cette période.

7) Mise au rebut

Comme pour l'installation, à la fin de la durée de vie de ce produit, les
opérations de démantèlement doivent être effectuées par du personnel
qualifié. Ce produit est constitué de différents types de matériaux dont
certains peuvent être recyclés et d'autres devront être mis au rebut;
informez-vous sur les systèmes de recyclage ou d'élimination prévus
par les normes locales en vigueur pour cette catégorie de produit.
Attention: certains composants du produit peuvent contenir des
substances polluantes ou dangereuses qui pourraient avoir des
effets nuisibles sur l'environnement et sur la santé des personnes
s'ils n'étaient pas adéquatement éliminés.
Comme l'indique le symbole de la figure 31, il est interdit de jeter ce
produit avec les ordures ménagères. Procéder par conséquent à la
«collecte différenciée» des composants pour leur traitement confor-
mément aux méthodes prescrites par les normes locales en vigueur
8) Accessoires
Le dispositif est disponible avec les accessoires suivants:
• FA1: boîtier métallique antivandale à monter comme indi-
qué sur la figure 32.
• FA2: patte de fixation sur les colonnettes «MOCF», à monter
comme indiqué sur la figure 33.
32
Downloaded from www.Manualslib.com
33
manuals search engine
Vérifications conseillées
Vérifier si le récepteur est alimenté en mesurant la tension sur
les bornes 12/24 V.
Le test au début de la manœuvre ne s'est pas conclu positive-
ment et il y a probablement une erreur dans les connexions ou
dans la programmation ou bien il y a une panne dans le cap-
teur de mouvement du portail présent dans le TX.
Vérifier les éventuels obstacles ou l'alignement entre TX et RX
sur toute la course du portail.
Le bord sensible est intervenu. Éliminer l'éventuel obstacle ou
contrôler le fonctionnement correct du bord.
Vérifier l'alignement entre TX et RX sur toute la course du por-
tail.
Le récepteur est sélectionné en mode Phototest (JP1 connecté),
mais n'a pas encore exécuté le test au début de la manœuvre. Si
la logique de commande dispose de phototest, laisser connecté
le cavalier JP1 du récepteur, vérifier les connexions et faire faire
une manœuvre à l'automatisme. Si la logique de commande ne
dispose pas de sortie Phototest, le cavalier JP1 est sûrement
connecté par erreur. Déconnecter le cavalier et vérifier que les
relais se déclenchent en masquant le faisceau infrarouge.
La batterie du TX est épuisée et dans les conditions plus défa-
vorables, il n'y a pas de communication entre TX et RX. Le cli-
gnotement de la led L (rouge) indique qu'il faut la changer.
ou restituer le produit au vendeur lors de l'a-
chat d'un nouveau produit équivalent. Cer-
tains règlements locaux peuvent appliquer
de lourdes sanctions en cas d'élimination
prohibée de ce produit.
Attention: le produit fonctionne avec des batteries qui pourraient
contenir des substances polluantes et qui ne doivent donc pas être
jetées avec les ordures ménagères. Une fois qu'elles ont été reti-
rées du produit (voir le paragraphe «Remplacement de la batterie»,
dans le chapitre «Instructions et recommandations destinées à l'u-
tilisateur de FT210B»), il faut les traiter selon les méthodes prévues,
pour les batteries, par les normes locales en vigueur.
• FTA1: batterie 3,6 V, 7 Ah type C, à monter comme sur la
figure 34.
• FTA2: batteries 3,6 V, 2 Ah type AA, à monter comme sur
la figure 35.
34
31
35
