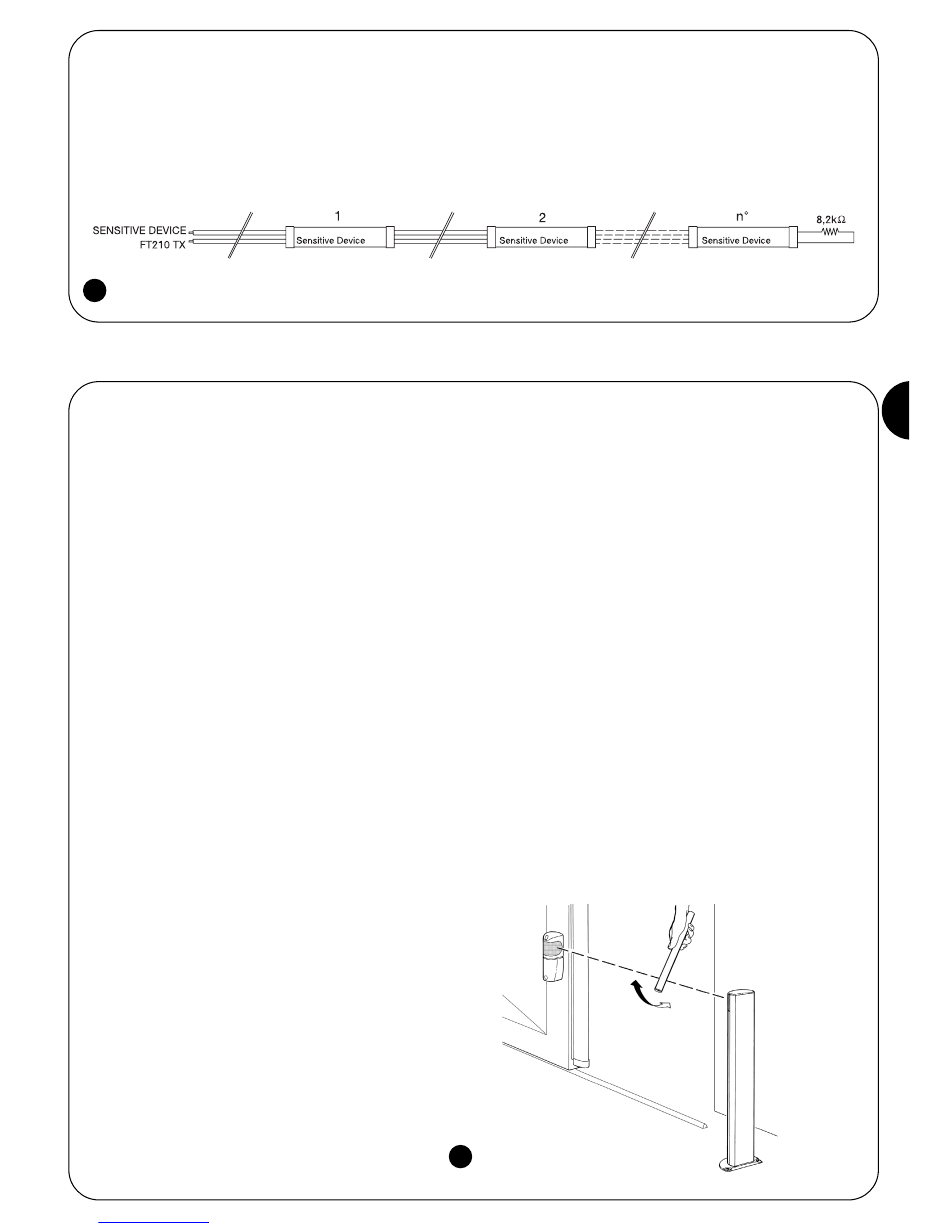

3.3.4) Conexión de 2 o varias bandas sensibles
El transmisor de FT210 dispone de una sola entrada para bandas sensibles; sin embargo, dos o varios dispositivos sensibles,
que cumplan la misma función, pueden conectarse en cascada, uno después de otro, como se muestra en la figura 21,
poniendo una sola resistencia de 8,2kΩ de terminación.
Atención: los dispositivos de resistencia constante deben conectarse en cascada y nunca en serie ni en paralelo entre sí.
21
4) Ensayo
Cada componente de la automatización requiere una etapa de ensayo específica. Para el ensayo de "FT210", efectúe la
E
siguiente secuencia de operaciones. Si hubiera 2 dispositivos, uno en la parte delantera de la hoja y otra en la parte trasera
(véase la figura 3), habrá que repetir la secuencia para cada dispositivo.
Atención: en algunos puntos podría ser necesario efectuar controles con la cancela en movimiento; dado que la automatiza-
ción PODRÍA ser INSEGURA; tenga mucho cuidado cuando efectúe dichos controles.
1. Controle que se hayan respetado estrictamente las indicaciones dadas en este manual y especialmente aquellas de los capítulos
1 "Advertencias" y 3 "Instalación".
2. Desbloquee y abra completamente la hoja de la cancela para que el TX se encuentre lo más lejos posible del RX.
3. Controle que no haya ningún obstáculo entre TX y RX.
4. Desconecte la alimentación eléctrica del receptor y quite la batería del transmisor.
5. Desconecte el dispositivo sensible de los bornes del TX y, con un ohmímetro, mida el valor de la resistencia del dispositivo
y controle que el valor esté comprendido entre 7700Ω y 8700Ω (nominal 8200Ω).
6. Presione la banda sensible para activarla y mida nuevamente el valor de la resistencia; controle que el valor sea menor que
1000Ω o bien superior que 16500Ω.
7. Conecte nuevamente el dispositivo sensible a los bornes del TX.
8. Conecte la alimentación eléctrica al receptor y controle que los leds L1 (Ir Level), L2 (Fototest Ko) y L3 (Sensitive Device Ko)
estén encendidos; controle que el led L4 (Sensitive Device Ok) esté apagado (véase la figura 30).
9. Corte el puente de conexión JP3 en el TX para que éste transmita siempre en modo RÁPIDO.
10. Si la distancia entre TX y RX supera 7 m, controle que el puente de conexión JP1 en el TX esté conectado (es decir pro-
gramado para distancias de hasta 15m).
11. Introduzca la batería FTA1 o bien FTA2 en el TX (véanse las figuras 33 ó 34).
12. En el receptor RX, controle que el led L1 (Ir Level) parpadee; que los leds L2 (Fototest Ko) y L4 (Sensitive Device Ok) estén
encendidos y que el led L3 (Sensitive Device Ko) esté apagado.
13. Si hubiera que mejorar la alineación, modifique la orientación de las lentes del TX y del RX, tal como indicado en la figura
14. Siga las señales del led L1 (Ir Level): cuanto menor es la velocidad de parpadeo mejor es la alineación; la regulación ideal
se obtiene cuando el led L1 parpadea lentamente, máximo 3 parpadeos por segundo.
14. Repita la prueba colocando las tapas de protección superiores tanto en TX como en RX. Nótese de que en la tapa del RX
hay un filtro atenuador que simula las condiciones climáticas adversas que podrían producirse durante el uso.
15. Desplace la hoja de la cancela a lo largo de toda
su carrera y controle con el parpadeo del led L1 que
la alineación siempre sea excelente.
16. Para controlar FT210, en la parte correspondiente
al detector de presencia óptico (tipo D), y especial-
mente para que no haya interferencias con otros dis-
positivos, pase un cilindro de 50mm de diámetro por
el eje óptico, primero cerca del TX, después cerca del
RX y por último por el centro entre los dos puntos
(véase la figura 22). Controle que el dispositivo siem-
pre se accione pasando del estado activo al estado de
alarma (led L1 encendido) y viceversa.
22
